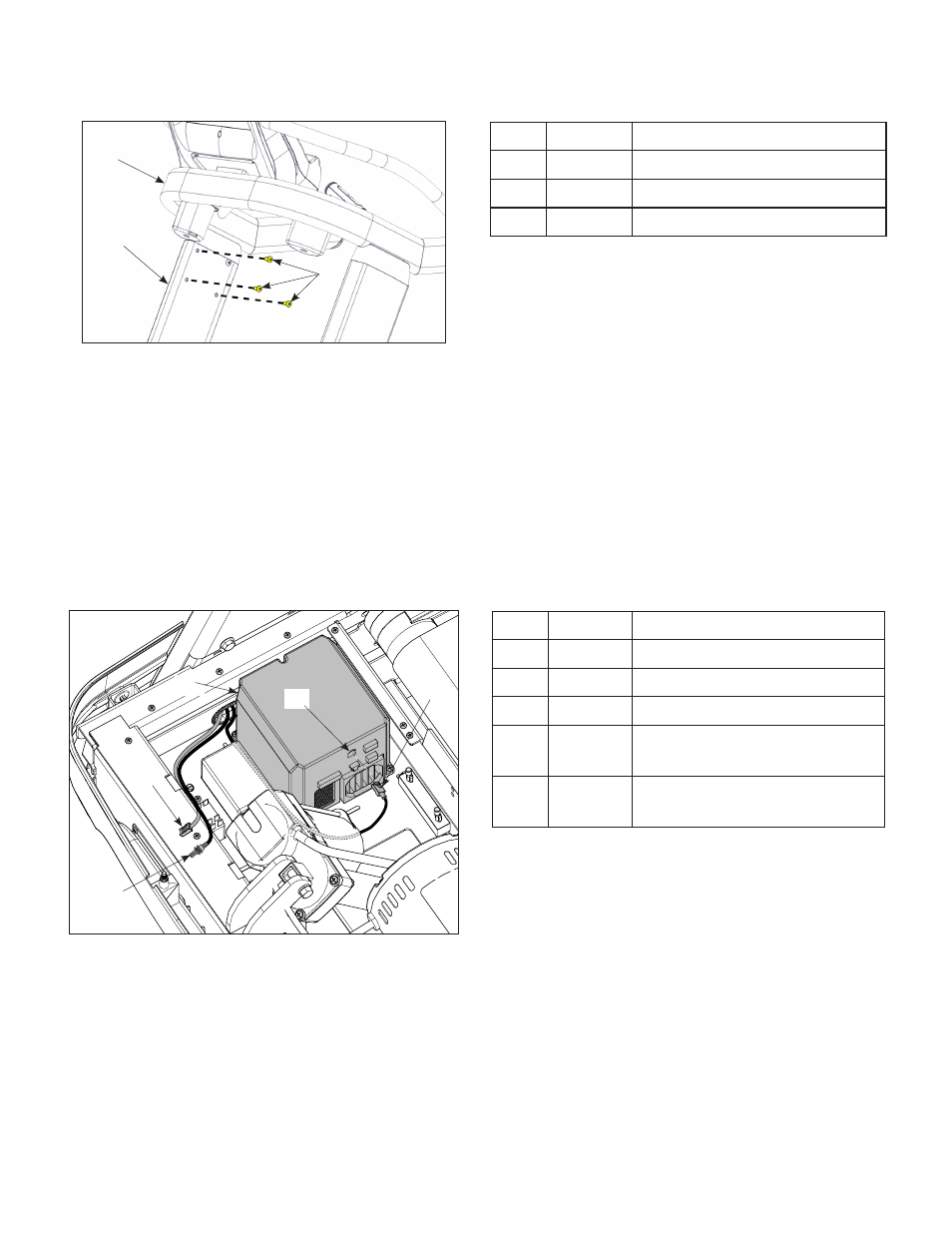

4. Drehen Sie sechs Schrauben in die restlichen Löcher der rechten und linken Stützen.
3
2
1
Artikel Beschreibung
1 2 Konsole
2 4 Stütze (Rechte Ansicht)
3 15 Schraube
5. Ziehen Sie alle Schrauben mit dem 7/32 Zoll Inbusschlüssel und einem 9/16 Zoll
Gabelschlüssel.
Verbinden Sie das Display-Kabel
Das Display-Kabel und das CSAFE Kabel haben die gleichen Anschlüsse. Das Display-Kabel ist
schwarz, das CSAFE Kabel ist rot.
1. Legen Sie die Kabel unter allen anderen Kabel und in Richtung der Grundplatte.
2. Stecken Sie das Bildschirmkabel am unteren Ende der Stützenanordnung in den
Kommunikationsport des Reglers.
3
4
5
2
1
Artikel Beschreibung
1 Regler
2 Kommunikationsanschluss
3 Display-Kabel, Schwarz
4 CSAFE-Kabel, rot (optional)
Koaxialkabel
5 Koaxiale
Kabelverbindungsstücke
