Cybex Benutzerhandbuch

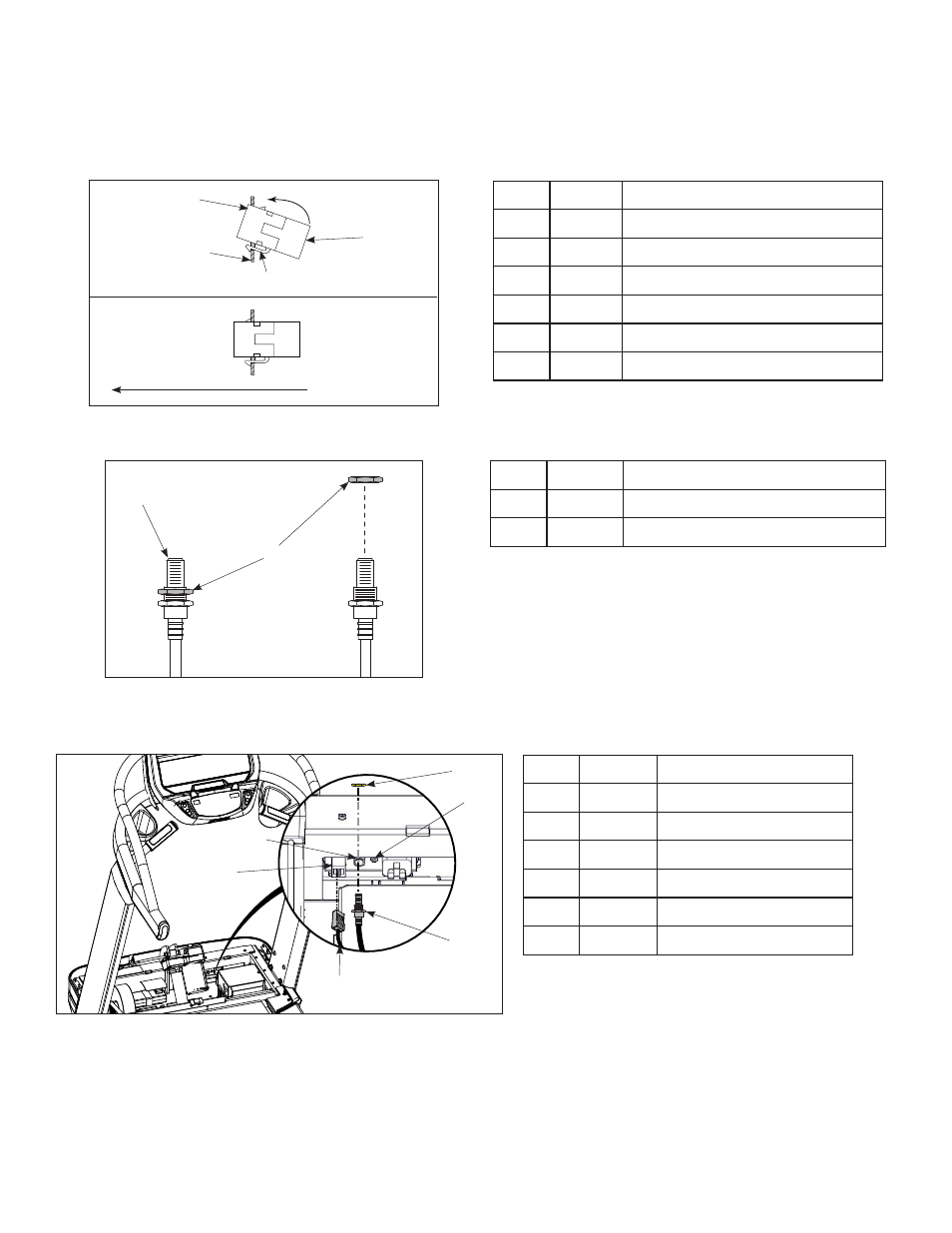

Installieren Sie optionales A/V oder CSAFE-Kabel
1. Legen Sie den CSAFE-Koppler in die Montageplatte durch Einhaken der unteren Lasche in die
Halterung und lassen Sie sie in der oberen Lasche einrasten.
2
1
4
3
5
6
Artikel Beschreibung
1 Untere Lasche
2 Befestigungsplatte
3 6 CSAFE-Koppler
4 Untere Lasche
5 Installiert
6 Gerätevorderseite
2. Schrauben Sie die Mutter am Ende des A/V-Kabels ab.
1
2
Artikel Beschreibung
1 A/V-Kabel
2 Mutter
3. Legen Sie das A/V-Kabel in die D-förmige Öffnung in der Befestigungsplatte auf der
Vorderseite des Geräts.
5
6
3
4
2
1
Artikel Beschreibung
1 A/V-Kabelloch
2 6 CSAFE-Koppler
3 Mutter
4 Befestigungsplatte
5 A/V-Kabel
6 CSAFE-Kabel, rot
4. Drehen Sie die in Schritt 2 entfernte Mutter von Hand auf das A/V-Kabel.
5. Installieren Sie das A/V-Kabel an der Befestigungsplatte auf der Vorderseite des Geräts mit
einem 14 mm Gabelschlüssel.
6. Stecken Sie das CSAFE-Kabel in den CSAFE-Koppler auf der Vorderseite des Geräts.
