Elektrischer Anschluss
Fortsetzung

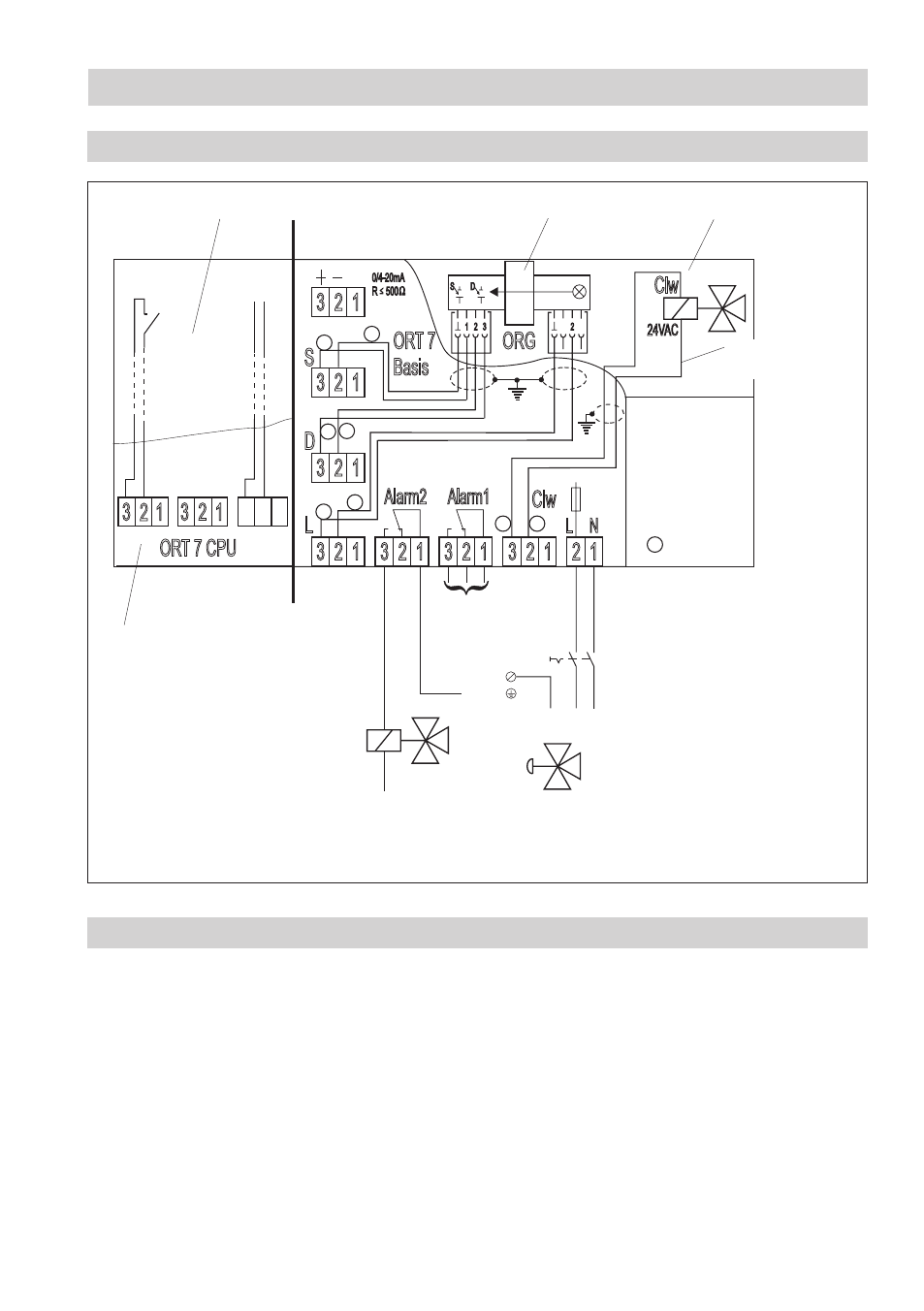

Anschlussplan OR 52-7
Fig. 4
Gezeichnete Kontaktstellung: Alarm 1 und 2, Separator off und Spannungsausfall
Hinweise für die Anwendung
Mit dem in
Fig. 4 dargestellten Anschlussbeispiel ist gewährleistet, dass bei Ausfall der Hilfsenergien
oder im Alarmfall (Ölgehalt > 5 ppm) das Wasser zurück in die Bilge geleitet wird.
Mit unterschiedlich eingestellten Grenzwerten kann z.B. Alarmkontakt für einen Voralarm und der
Alarmkontakt 2 für den Hauptalarm genutzt werden.
Für die Bilgewasserüberwachung kann so durch den Alarmkontakt 2 über ein Magnetventil ein pneu-
matisches Dreiwegeventil angesteuert werden, das im Fall zu hoher Trübung (Alarm durch Öleinbruch
oder Anfahrschmutz) das verunreinigte Wasser wieder in die Bilge leitetet. Die Separation wird dann
solange fortgesetzt bis der Ölgehalt unter 5 ppm abgesunken ist und das gereinigte Wasser über Bord
gegeben werden kann.
