Betrieb
Automatikbetrieb
Wird der Stellantrieb angesteuert und verfährt das Ventil, blinkt die gelbe LED , Fig. 5.
Die LED  leuchtet, wenn der Antrieb die Endlage erreicht hat.
Handbetrieb
Öffnen Sie das Gehäuse und schalten Sie den Kodierschalter G S in die Position ON Handbetrieb.
Die grüne LED  blinkt schnell. Drücken Sie je nach gewünschter Richtung entweder die blaue Taste
(Stellantrieb fährt zu) oder die rote (Stellantrieb fährt auf). Während des Tastendrucks blinkt die gelbe
LED , Fig. 5 und leuchtet nach Erreichen der Endlage.
LED 3
(rot)
LED
(gelb)
LED
(grün)
LED 4
(grün)
LED 5
(rot)
LED 1 – 4, Bedeutung der Anzeigen
Anzeige Status
LED  leuchtet Steuereinheit befindet sich in Betrieb
LED  blinkt Rückführpotentiometer wird kalibriert
LED  blinkt schnell Steuereinheit befindet sich im Handbetrieb
LED  blinkt Stellantrieb wird angesteuert und verfährt das Ventil
LED  leuchtet Antrieb hat Endlage erreicht
LED 4 leuchtet CAN Node gestartet

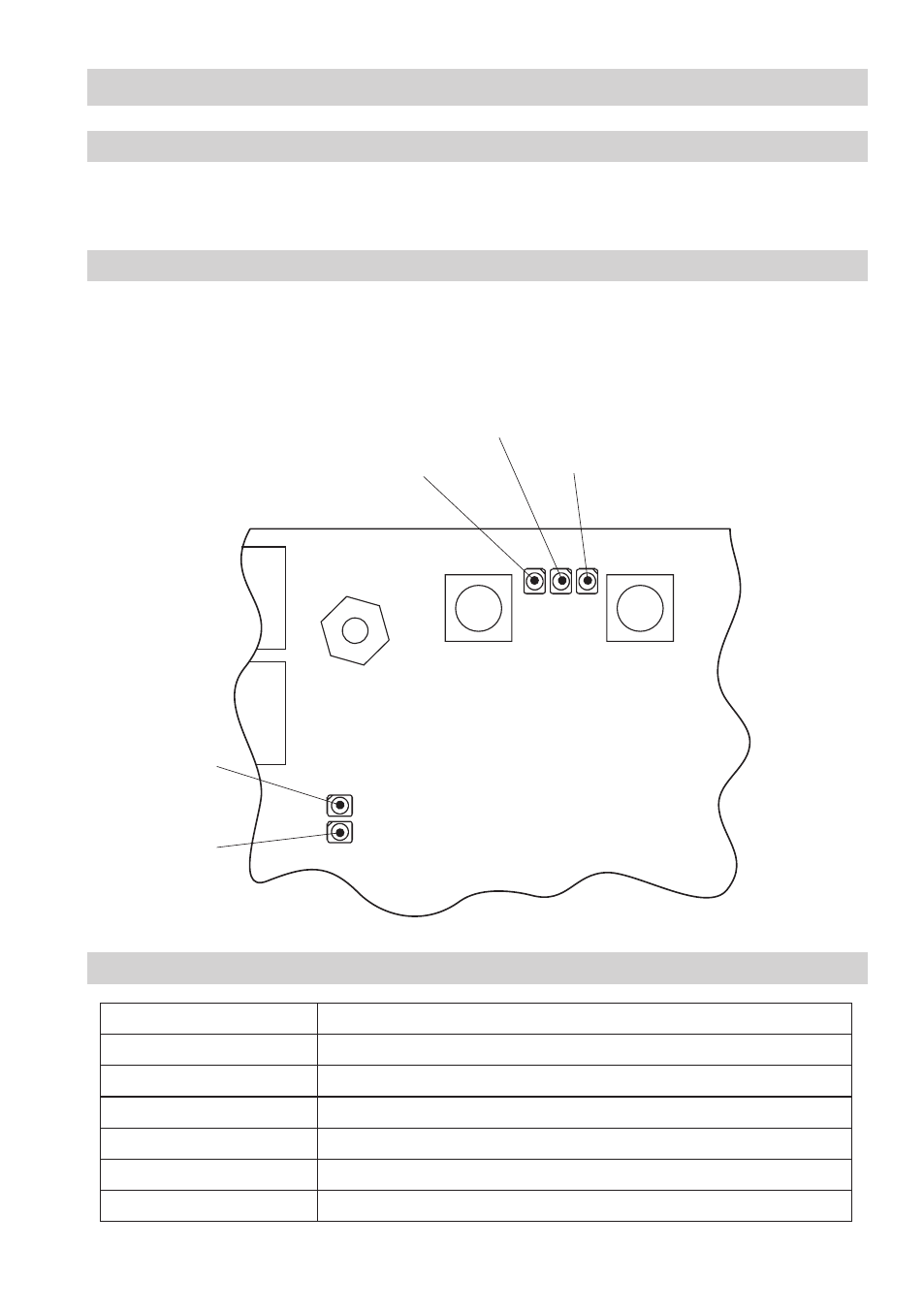

Fig. 5
