Abbildung 3: X-Y-Z-Achsen-Richtung

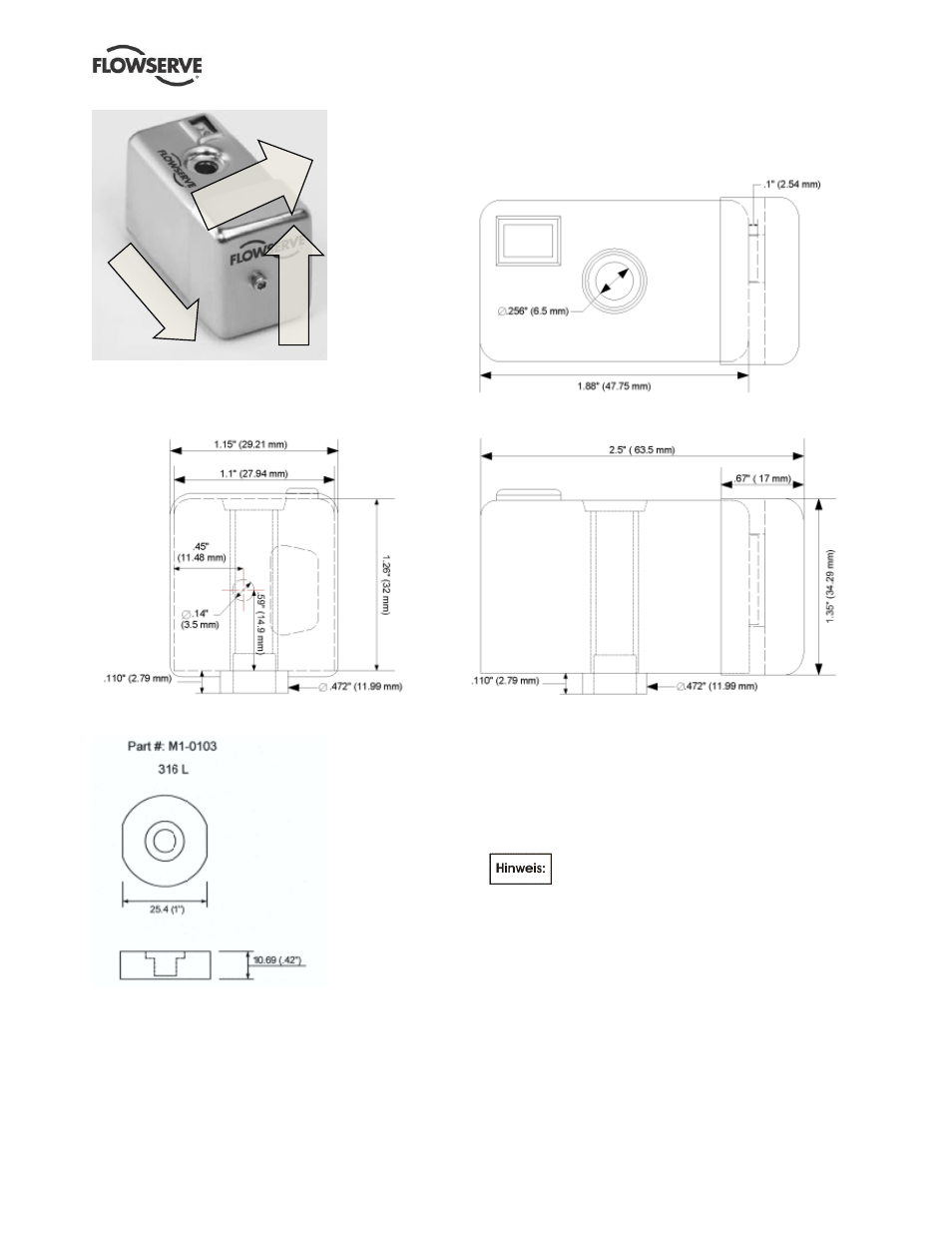

Abbildung 2: IPS Beacon Zeichnung
Abbildung 3: IPS Beacon Montagesockel
6.1 Erforderliche Werkzeuge

Maulschlüssel-Set

Kreuzschlitzschraubenzieher, eingestellt auf
0.
7 Nm (6 in.•lb) Drehmoment.
6.2 Auspacken
Dieser Abschnitt ist nur relevant, wenn der
IPS Beacon nicht schon im Werk an der Pumpe
installiert worden ist.
Das vom Werk erhaltene Paket vorsichtig öffnen und
die schützende Verpackung vom IPS Beacon und
Zubehör abnehmen. Alle Hardware auf
Beschädigungen untersuchen. Etwaige Schäden
sind umgehend dem Spediteur zu melden.
Z
X
Y
