IPS BEACON DEUTSCH 26999952 03-13
Seite13 von 17
flowserve.com
Kontrollieren, dass die grüne LED-Leuchte am IPS
Beacon dreimal schnell hintereinander blinkt, um
anzuzeigen, dass die Einheit eingeschaltet ist.
7.2 Abnehmbares Speichermodul (TAM -
Take away memory module)
Das optionsweise lieferbare abnehmbare
Speichermodul (TAM) schaltet den Beacon ein und
lädt Daten von der Einheit herunter. Wenn es an den
IPS Beacon angeschlossen bleibt, protokolliert das
TAM die Sensordaten, die nach jedem Intervall
erfasst werden.
Um das TAM anzubringen, wird einfach
dasEinschaltmodul (PUM) vom IPS Beacon
abgenommen (falls es angebracht ist) und das TAM
in den DB9 Port am IPS Beacon gesteckt. Nachdem
es angebracht worden ist, warten Sie, bis die LED-
Leuchte viermal geblinkt hat (das erste 3malige
Aufblinken ist einfaches Blinken, während das letzte
3 malige Aufblinken Doppel-Blinken sind), was
bedeutet, dass das TAM die aktuellen Sensordaten
und die letzten Alarmwerte vom IPS Beacon
heruntergeladen hat. Das TAM kann nun entweder
vom IPS Beacon abgenommen werden, oder daran
gelassen werden, um alle Sätze der abgelesenen
Sensordaten kontinuierlich zu erfassen.
Das TAM Modul hat ausreichend eingebauten
Speicher für ca. 28 000 Sensordaten-Ablesungen.
Für wie lange das TAM Sensorablesungen erfassen
kann, hängt davon ab, wie oft der IPS Beacon seinen
Einstellungen entsprechend die Daten erfasst. Siehe
Abschnitt 5, Kundenkonfiguration Programmierung,
um das Datenerfassungsintervall für den IPS Beacon
einzustellen.
8 TEILELISTEN UND ZEICHNUNGEN

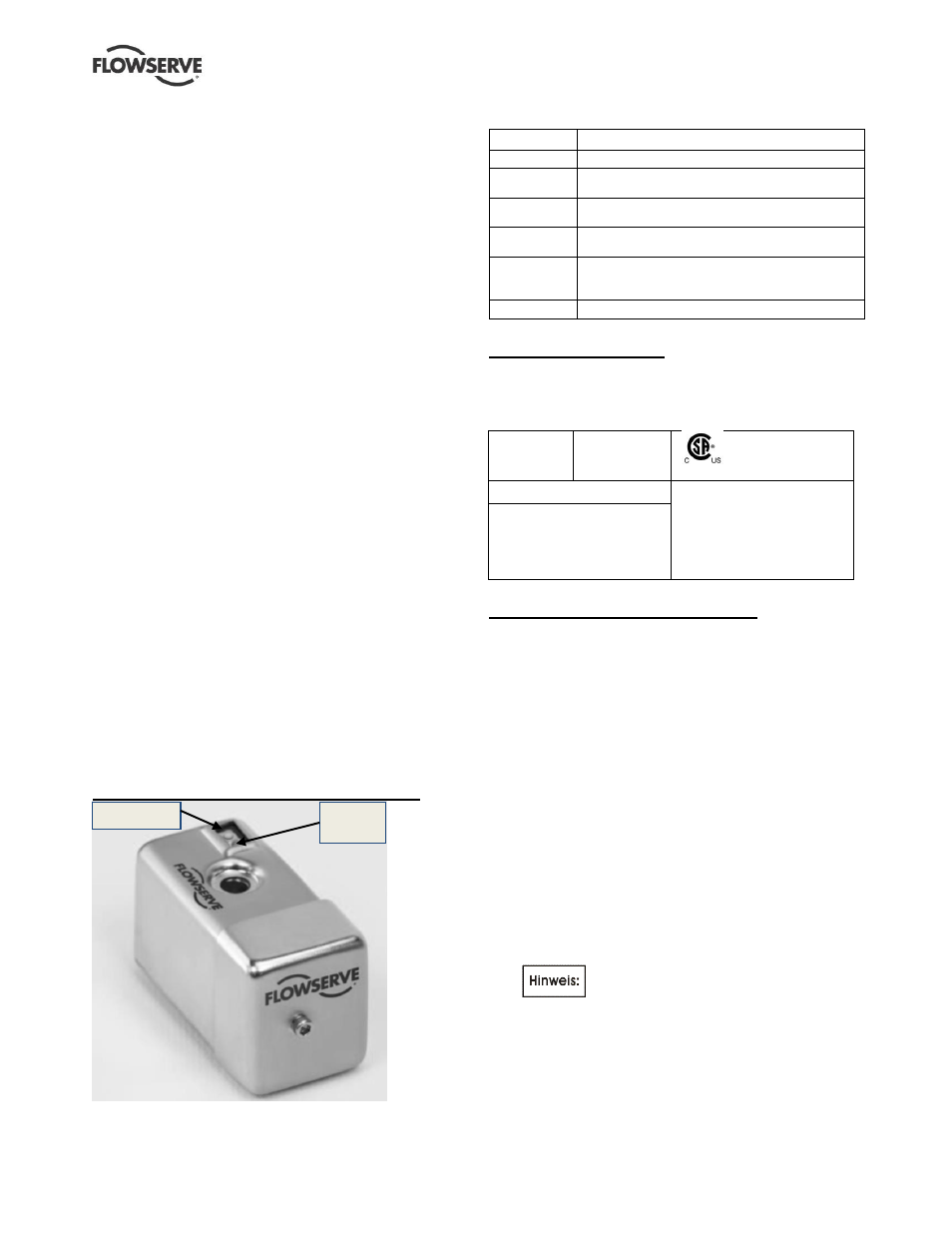

Abbildung 6: Beacon LED-Leuchten
Tabelle 7: Beacon Teileliste
Teilenummer Teilbeschreibung
VB-105 IPS Beacon
VB-105 TAM
Abnehmbares Speichermodul zum Protokollieren
von Sensordaten an der IPS Beacon Einheit
VB-105
Montagesatz Montagesockel und Bolzen zur Installation des
IPS Beacon in einem Gewindeloch
VB-105
Schraube Kopfschraube zur Installation des PUM oder TAM
am IPS Beacon
VB-101 Dock
Programmierungsdock zum Anschluss des
Beacon an einen PC und zur Änderung der
Konfigurationseinstellungen
DockTalk Konfigurationssoftwareprogramm
9 ZERTIFIZIERUNG
Für den IPS Beacon gelten die folgenden
Zertifizierungen:
Modell: VB-105

0518

II 1 G D
Ex ia
CSA 2012 2554102
IECEx SIR.12.0074 Cl I, Division 1, Grps A, B,
C, D; T4
Cl I, Zone 0, Ex ia IIC T4
Cl I, Zone 0, AExia IIC T4
Tem. Code T4
-40°C ≤ Ta ≤ +85°C
Sira 12ATEX2188
Ex ia IIC T4 Ga
Ex ia IIIC T135°C DA
-40°C ≤ Ta ≤ +85°C
10 FEHLERSUCHANLEITUNG
Für den Fall, dass Sie Probleme mit Ihrer Einheit
haben:
10.1 Keineblinkenden LED-Anzeigen
Es kann aus mehreren Gründen passieren, dass die
LED-Anzeigen des IPS Beacon nicht blinken:

Die Einheit ist nicht eingeschaltet

Die Einheit ist nicht richtig konfiguriert
Siehe Lösungen unten für jede der möglichen
Ursachen.
Die Einheit ist nicht eingeschaltet
1.
Kontrollieren, dass das Einschaltmodul (PUM)
voll in den DB9 Port der IPS Beacon Einheit
eingeschraubt ist (und die Schraube auf das
richtige Drehmoment angezogen ist). (Siehe
Abschnitt 4, Wartung, für Anweisungen für das
Einschalten der Einheit.)
Wenn das Problem nicht gelöst ist, und
das optionsweise erhältliche IPS Dock und
DockTalk Software gekauft worden ist, gehen
Sie zu Schritt 2.
Grünes
Licht Rotes Licht
