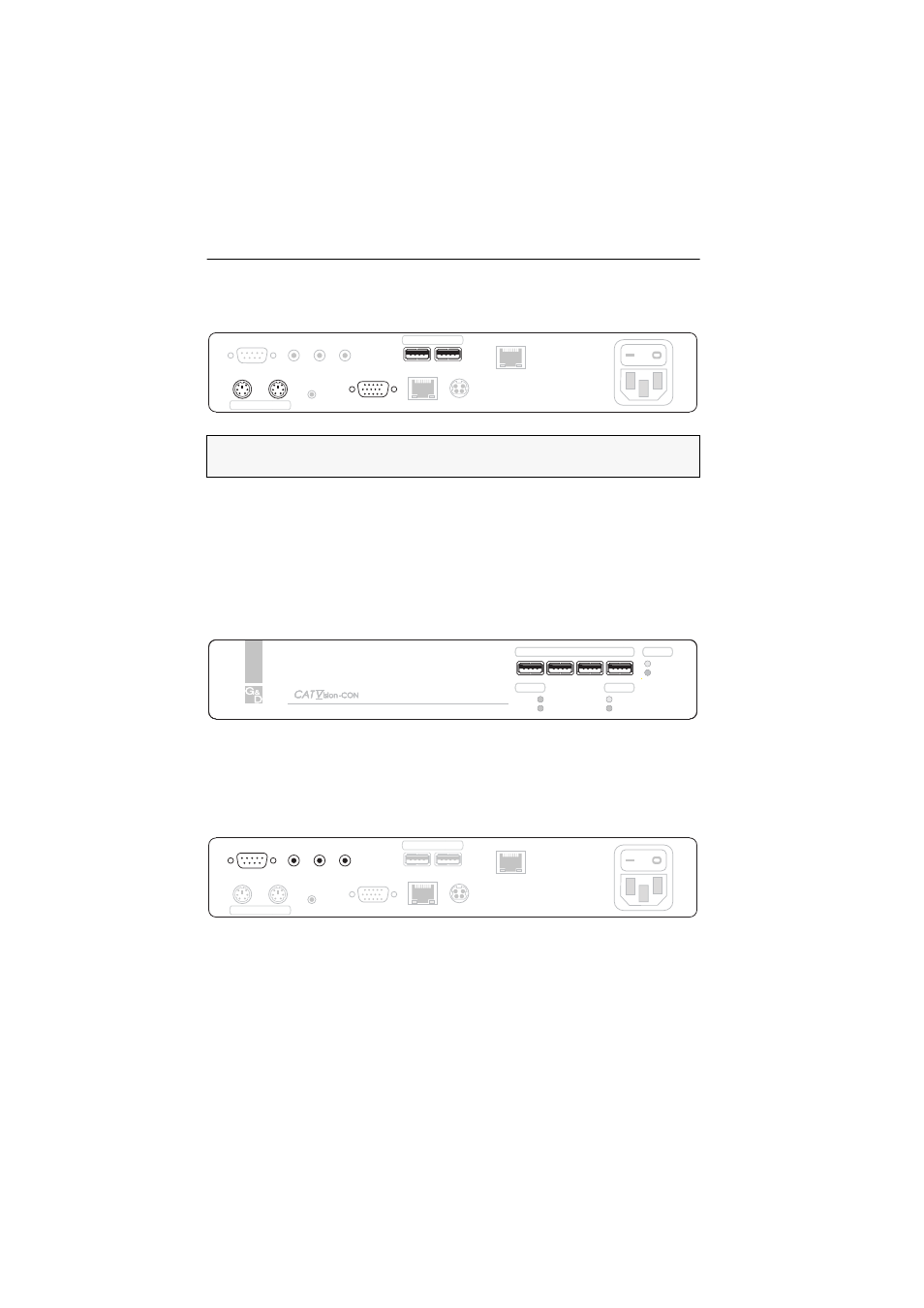

Installation des Arbeitsplatzmoduls
Anschluss des entfernten Arbeitsplatzes
PS/2 Keyb.:
Schließen Sie hier die PS/2-Tastatur des Arbeitsplatzes an.
PS/2 Mouse:
Schließen Sie hier die PS/2-Maus des Arbeitsplatzes an.
USB Keyb.:
Schließen Sie hier die USB-Tastatur des Arbeitsplatzes an.
USB Mouse:
Schließen Sie hier die USB-Maus des Arbeitsplatzes an.
Monitor:
Schließen Sie hier den Monitor des Arbeitsplatzes an.
Anschlüsse für USB 2.0-Geräte
USB 2.0 Devices:
Stecken Sie an diese Schnittstellen bis zu vier USB-Geräte an.
Der am Rechnermodul CATVision-CPU angeschlossene Recher kann diese USB-
Geräte – zusätzlich zu den direkt am Rechner angeschlossenen USB-Geräten – nutzen.
Zusätzliche Schnittstellen der erweiterten Varianten
RS232:
Verbinden Sie das serielle Endgerät mit dieser Schnittstelle.
Line In:
Schließen Sie hier eine beliebige Audioquelle (z. B. einen MP3-Player) an.
Micro In:
Schließen Sie hier ein Mikrofon an.
Speaker:
Schließen Sie hier die Lautsprecher des Arbeitsplatzes an.
HINWEIS:
Die Maus sowie die Tastatur des entfernten Arbeitsplatzes können
wahlweise als PS/2- oder USB-Gerät angeschlossen werden.
