Installation
G&D CATVision-USB 2.0 · 8

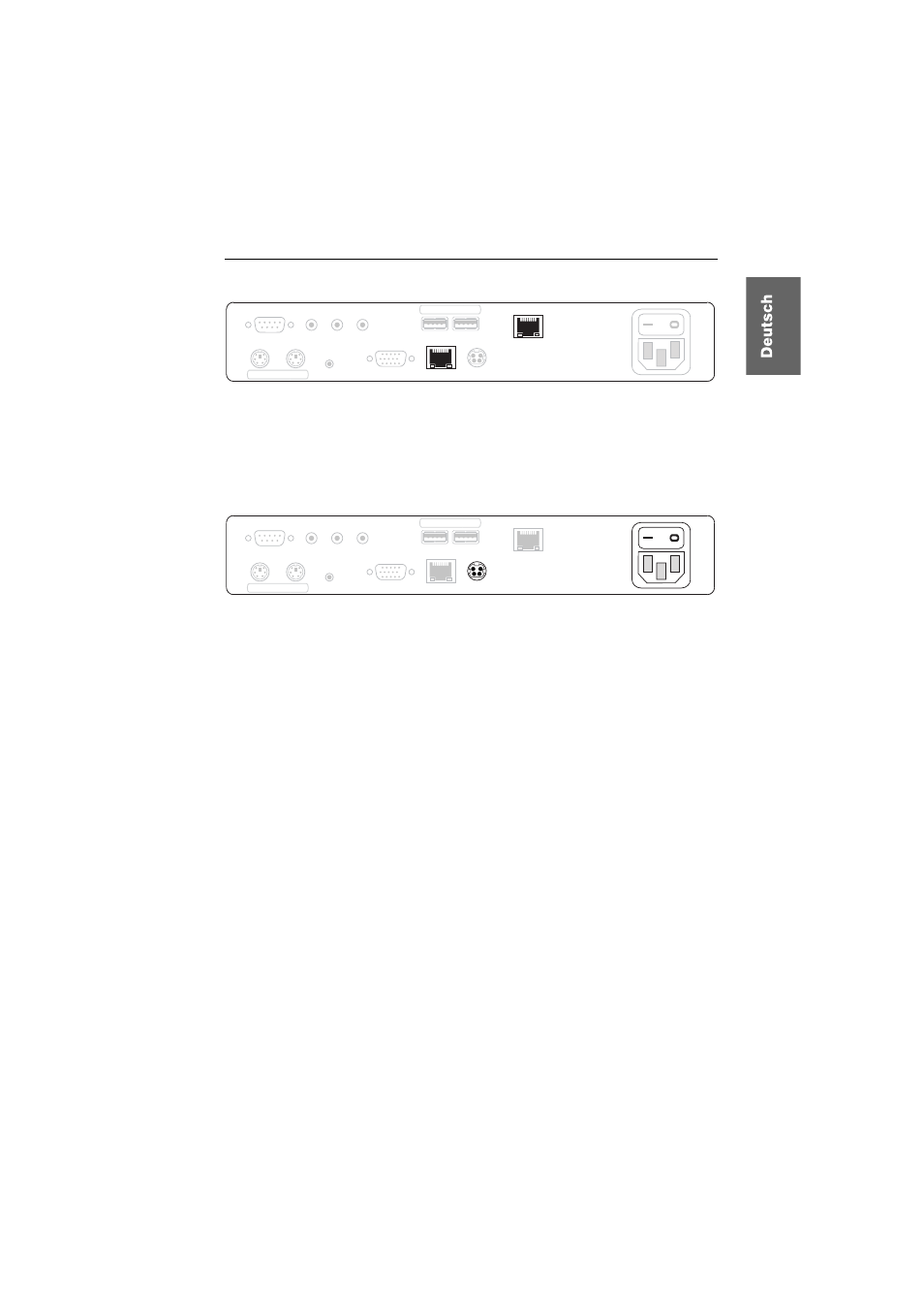

Anschlüsse für Datenübertragung
Transmission:
Stecken Sie hier das mit der Transmission-Schnittstelle des Rechner-
moduls verbundene Twisted-Pair-Kabel ein.
USB 2.0 Trans.:
Stecken Sie hier das mit der USB 2.0 Trans.-Schnittstelle des Rechner-
moduls verbundene Twisted-Pair-Kabel ein.
Anschlüsse für Stromversorgung
Power:
Stecken Sie hier das mitgelieferte Kaltgerätekabel PowerCable-2 Standard ein.
Red. Power:
Optional kann über diese Buchse das Netzteil Power-Set 12-Typ 1 ange-
schlossen werden. Hierdurch wird eine zweite, redundante Stromversorgung des-
Rechnermoduls erreicht.
Transmission
USB 2.0 Trans.
Power
Red. Power
RS 232
Micro In
Line In
Monitor
Speaker
Service
Keyb.
Mouse
PS/2
Keyb.
Mouse
USB
Red. Power
Power
USB 2.0 Trans.
Transmission
RS 232
Micro In
Line In
Monitor
Speaker
Service
Keyb.
Mouse
PS/2
Keyb.
Mouse
USB
