Installation

5 · G&D CATVision-USB 2.0

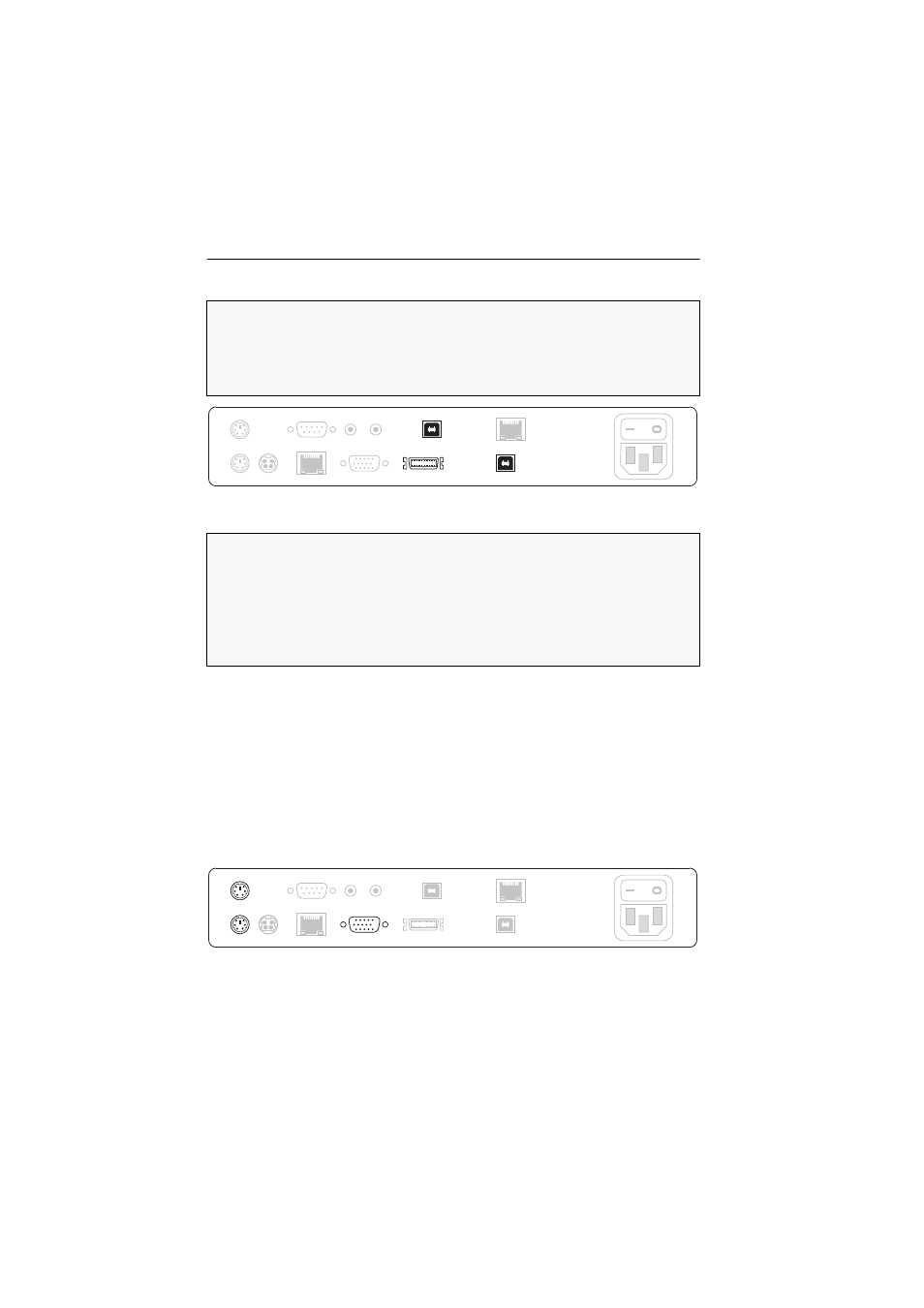

Anschluss des Rechners

VGA Keyb. Mouse CPU:

Schließen Sie hier das Rechneranschlusskabel CPU-2 an.

USB K/M CPU:

Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnitt-

stelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2.

USB 2.0 CPU:

Verbinden Sie eine »High-Power« USB-Schnittstelle des Rechners mit

dieser Schnittstelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2.

Optional: Anschluss der Geräte des lokalen Arbeitsplatzes

Am Standort des Rechnermoduls können Sie optional eine weitere Zugriffsmög-

lichkeit auf den Rechner einrichten.

Schließen die Tastatur und die Maus sowie den Monitor des lokalen Arbeitsplatzes

an die nachfolgend aufgeführten Schnittstellen an.

Keyb.:

Schließen Sie die PS/2-Tastatur des lokalen Arbeitsplatzes an.

Mouse:

Schließen Sie die PS/2-Maus des lokalen Arbeitsplatzes an.

Monitor:

Schließen Sie den Monitor des lokalen Arbeitsplatzes an.

HINWEIS:

Die Maus- und Tastatursignale beider Arbeitsplätze können wahlweise

an die PS/2-Schnittstellen oder eine USB-Schnittstelle des Rechners gesendet

werden.
Verbinden Sie wahlweise die PS/2-Stecker des Rechneranschlusskabels oder die

Schnittstelle USB K/M CPU – wie unten beschrieben – mit dem Rechner.

Verbinden Sie die nachfolgend genannten Stecker des Rechneranschlusskabels

mit den entsprechenden Schnittstellen des Rechners:



VGA:

Stecken Sie diesen Stecker in den Videoausgang des Rechners.



PS/2 violett:

Stecken Sie diesen Stecker in die PS/2-Tastatur-Schnittstelle des

Rechners.



PS/2 grün:

Stecken Sie diesen Stecker in die PS/2-Maus-Schnittstelle des

Rechners.

USB 2.0 CPU

USB K/M CPU

Keyb.

Mouse

Power

Monitor

Transmission

USB 2.0 Trans.

RS 232

Line Out

Line In

Red. Power

VGA Keyb. Mouse CPU
