Installation
G&D DVIMUX4-DL-USB · 3
Deutsch
Installation
Übersicht der Schnittstellen
Frontseite des KVM-Switches
An der Frontseite des KVM-Switches sind zwei USB 2.0-Schnittstellen zum
Anschluss beliebiger USB 2.0-Geräte vorhanden.
Zusätzlich ist hier die Service-Buchse zu finden. Diese Buchse wird zur Bedienung
des Setup-Menüs (siehe Bedienung des Setup-Menüs ab Seite 16) und zum Ausführen
von Firmware-Updates verwendet.
Neben den Schnittstellen sind vier Taster zur Auswahl des aktiven Kanals und
einige LEDs (siehe Statusanzeigen auf Seite 8) an der Frontseite platziert.
Rückseite des KVM-Switches
Auf der Rückseite des KVM-Switches sind die Schnittstellen zum Anschluss der
Geräte des Arbeitsplatzes und der Rechner angeordnet. Eine detaillierte Beschrei-
bung der Schnittstellen finden Sie auf der folgenden Seite.
Aufstellen des Geräts
1. Stellen Sie sicher, dass die an den KVM-Switch anzuschließenden Rechner aus-
geschaltet sind. Falls an die Rechner Tastaturen und/oder Mäuse angeschlossen
sind, ziehen Sie die Kabel der Eingabegeräte aus den USB-Schnittstellen.
2. Platzieren Sie den KVM-Switch zwischen den Rechnern sowie dem Arbeitsplatz.
Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem
KVM-Switch und den anzuschließenden Rechnern.
3. Entscheiden Sie vor der Installation des KVM-Switches, welcher Taster an der
Frontseite des Geräts, welchem Rechner zugewiesen werden soll.
HINWEIS: Wird ein Drucker oder ein Massenspeichergerät an eine dieser Schnitt-
stellen angeschlossen, stehen dem Rechner des jeweils aktiven Kanals diese
Geräte zur Verfügung.
Nach der Aktivierung der USB-Haltefunktion (s. Seite 33) können Sie diese USB-
Geräte permanent auf einen bestimmten Kanal schalten (s. Seite 13). Die Schaltung
der USB-Geräte wird bei der Umschaltung des KVM-Kanals beibehalten.

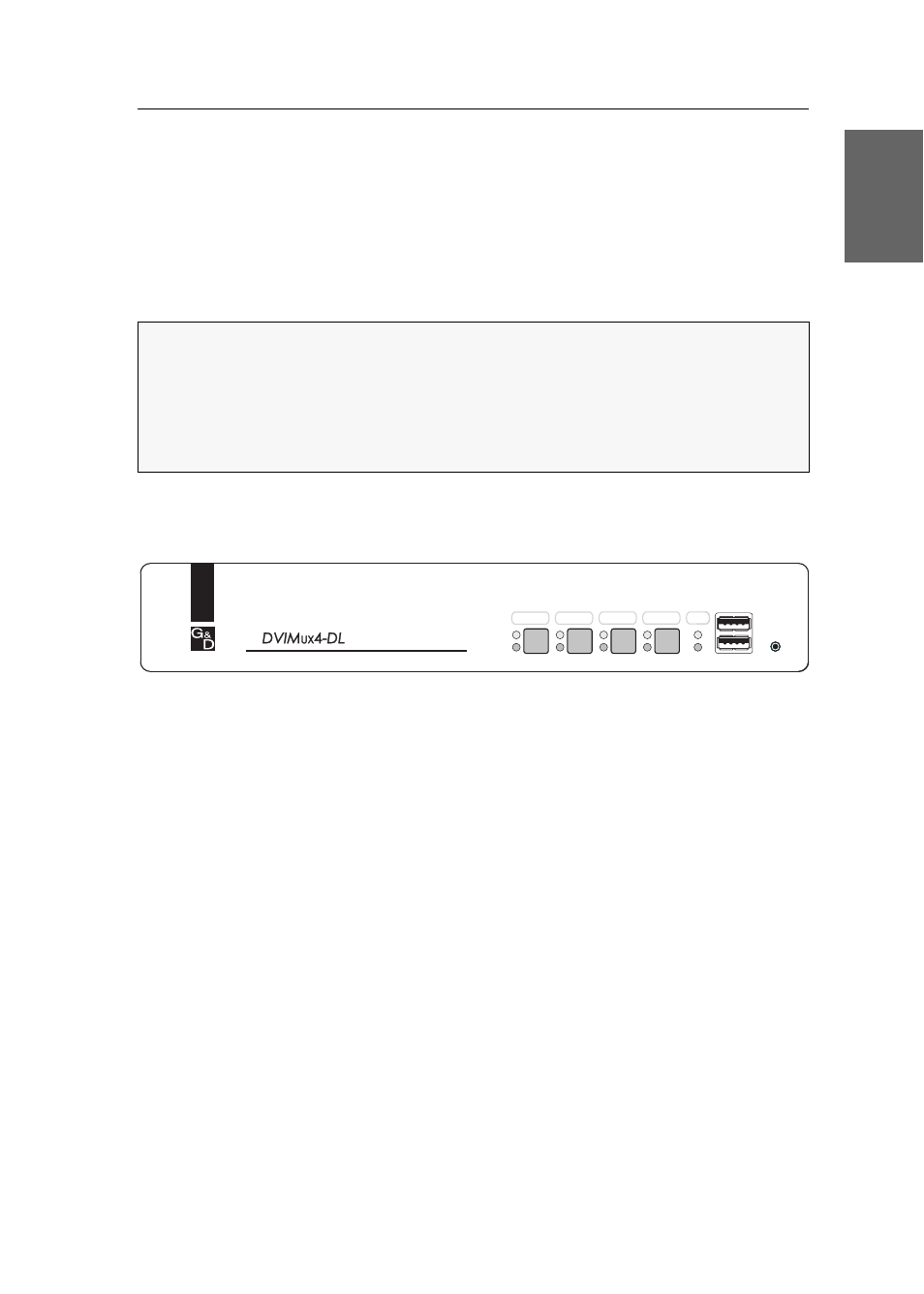

Abbildung 1: Frontansicht des KVM-Switches
Active
Status
CPU 2 CPU 3 CPU 4 CPU 1 User Service Service
USB 2.0
Devices
