Installation
4 · G&D DL-MUX4
Anschluss der Geräte des Arbeitsplatzes
Keyb.: Schließen Sie das Anschlusskabel der PS/2-Tastatur an.
Mouse: schließen Sie das Anschlusskabel der PS/2-Maus an.
USB K/M: Schließen Sie das Anschlusskabel der USB-Tastatur und/oder USB-Maus an.
Speaker: Schließen Sie die Lautsprecher zur Ausgabe der Audiosignale des aktiven
Rechners an.
Monitor: Schließen Sie das DVI-Kabel des Monitors an diese Schnittstelle an.
USB 2.0: Möchten Sie den angeschlossenen Rechnern USB-Geräte zur Verfügung
stellen, schließen Sie diese Geräte an diese Schnittstellen an der Frontseite (siehe
Abbildung 1 auf Seite 3) an.

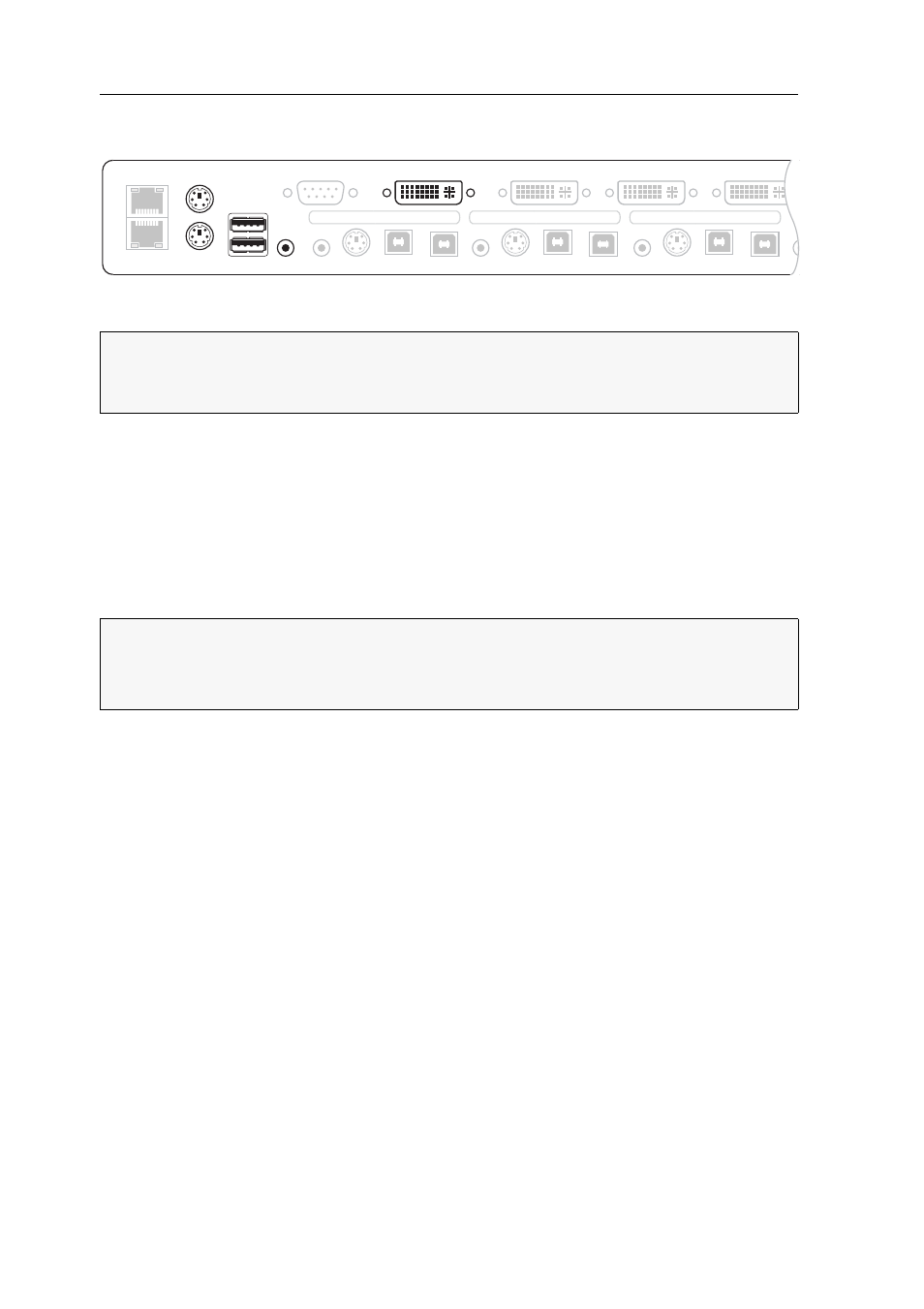

Abbildung 2: Schnittstellen zum Anschluss der Geräte des Arbeitsplatzes
HINWEIS: Die Maus sowie die Tastatur des Arbeitsplatzes können Sie wahlweise als
PS/2- (Schnittstellen Mouse bzw. Keyb.) oder USB-Gerät (Schnittstellen USB K/M)
anschließen.
HINWEIS: Bei Geräten einer Multichannel-Variante sind oberhalb dieser Schnitt-
stelle die Schnittstellen Monitor x angeordnet.
Schließen Sie die DVI-Kabel der weiteren Monitore an diese Schnittstellen an.
Monitor DVI-I CPU 1 DVI-I CPU 2 DVI-I CPU 3
Keyb. Network A
Network B Mouse
Speaker USB K/M USB 2.0 USB K/M PS/2 K/M Line In
RS232
CPU In 1 CPU In 2 CPU In 3
USB 2.0 USB K/M PS/2 K/M Line In USB 2.0 USB K/M PS/2 K/M Line In Lin
