Installation
G&D DL-MUX4 · 5
Deutsch
Anschluss der Rechner
Line In:
Falls Sie die Audio-Signale des Rechners über die am KVM-Switch ange-
schlossenen Lautsprecher ausgeben möchten, verbinden Sie die Line Out-Schnitt-
stelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierfür eines der Audio-
Anschlusskabel.
PS/2 K/M:
Schließen Sie den im Anschlusskabel-Set
PS/2 enthaltenen Adapter (MD6M-2xMD6F) an.
Verbinden Sie die Tastatur-Schnittstelle des Adap-
ters mit der violetten PS/2-Tastatur-Schnittstelle
des Rechners.
Verbinden Sie die Maus-Schnittstelle des Adapters
mit der grünen PS/2-Maus-Schnittstelle des Rech-
ners.
USB 2.0 CPU:
Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnitt-
stelle. Verwenden Sie hierfür ein USB-Anschlusskabel.
DVI-I CPU:
Ist der Rechner mit einem DVI-D-Videoausgang ausgestattet, nehmen Sie
ein digitales Videokabel zur Hand. Im Falle eines analogen VGA-Ausgangs ist ein
analoges Videokabel zu verwenden. Verbinden Sie den (ersten) Videoausgang des
Rechners mit dieser Schnittstelle.
HINWEIS:
Zum Anschluss der (maximal vier) Rechner an den KVM-Switch sind
die unten aufgeführten Schnittstellen für jeden Rechner verfügbar.
Die DVI-Schnittstellen sind am oberen Rand angeordnet. Die übrigen Schnittstel-
len sind blockweise am unteren Rand angeordnet.

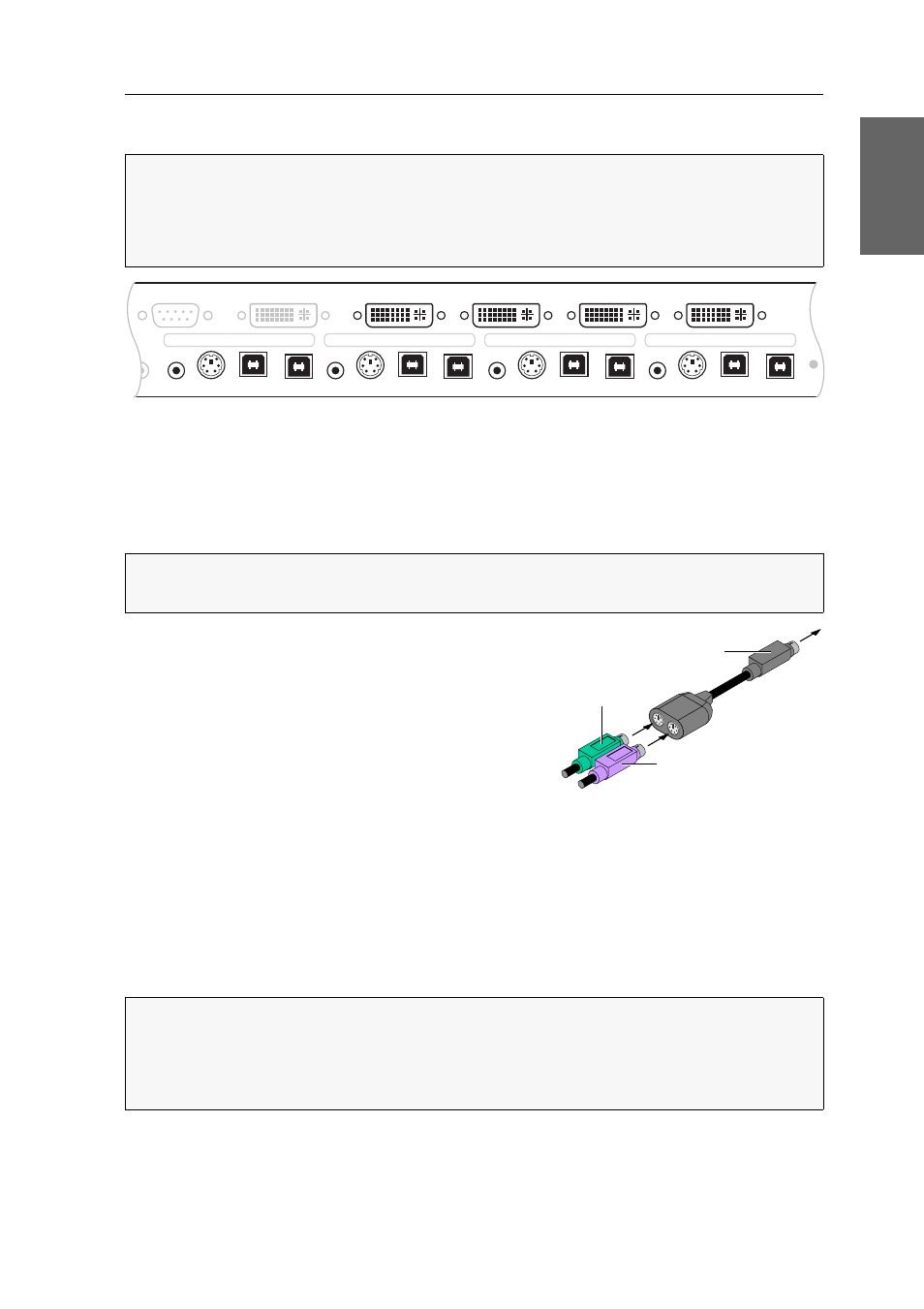

Abbildung 3: Schnittstellen zum Anschluss der Rechner
HINWEIS:
Die Maus- und Tastaturdaten des Rechners können Sie wahlweise über
die PS/2-Schnittstelle PS/2 K/M oder die USB-Schnittstelle USB K/M übertragen.
HINWEIS:
Bei Geräten einer Multichannel-Variante sind oberhalb dieser Schnitt-
stelle weitere Schnittstellen
DVI-I CPU x.y
angeordnet.
Verbinden Sie diese Schnittstelle mit den weiteren Grafikausgängen des Rechners.
Verwenden Sie hierfür weitere digitale bzw. analoge Videokabel.
RS232
Monitor
DVI-I CPU 1
DVI-I CPU 2
DVI-I CPU 3
DVI-I CPU 4
Speaker
USB 2.0
USB K/M
PS/2 K/M
Line In
CPU In 1
CPU In 2
CPU In 3
CPU In 4
USB 2.0
USB K/M
PS/2 K/M
Line In
USB 2.0
USB K/M
PS/2 K/M
Line In
USB 2.0
USB K/M
PS/2 K/M
Line In
Ident.
Mauskabel
Tastaturkabel
PS/2 (Switch)
