HPI Racing Cyclone D4 - Handbuch (Seite 21)

21
61469
Suspension Shaft 2.5x30mm
Schwingenstift 2.5x30mm
Axe de suspension 2.5x30mm
サスペンションシャフト 2.5x30ｍｍ
61460
Front Suspension Brace (Aluminum/black)
Vordere Schwinenhalterungs Strebe (Alu/Schwarz)
Renfort suspension avant (Aluminium/Noir)
フロントサスペンションブレース (アルミ/ブラック)
61467
Suspension Shaft 3x37mm
Schwingenstift 3x37mm
Axe de suspension 3x37mm
サスペンションシャフト 3ｘ37ｍｍ
Z082
Flat Head Screw M3x8mm
Senkkopfschraube M3x8mm
Vis tete plate M3x8mm
サラネジ M3x8mm
73486
Bushing Set
Lager Set
Ens. bagues
ブッシュセット
4
Left
Links Gauche
左
L
Right
Rechts Droite
右
R
Left
Links Gauche
左
L
Right
Rechts Droite
右
R
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tete M3x3mm
セットスクリューM3x3mm
Do not overtigten
Nicht zu fest anziehen.
Ne pas serrer trop
締めすぎに注意
72111
Washer M3x5x0.2mm
Unterlagscheibe M3x5x0.2mm
Rondelle M3x5x0.2mm
ワッシャー M3x5x0.2mm
x2

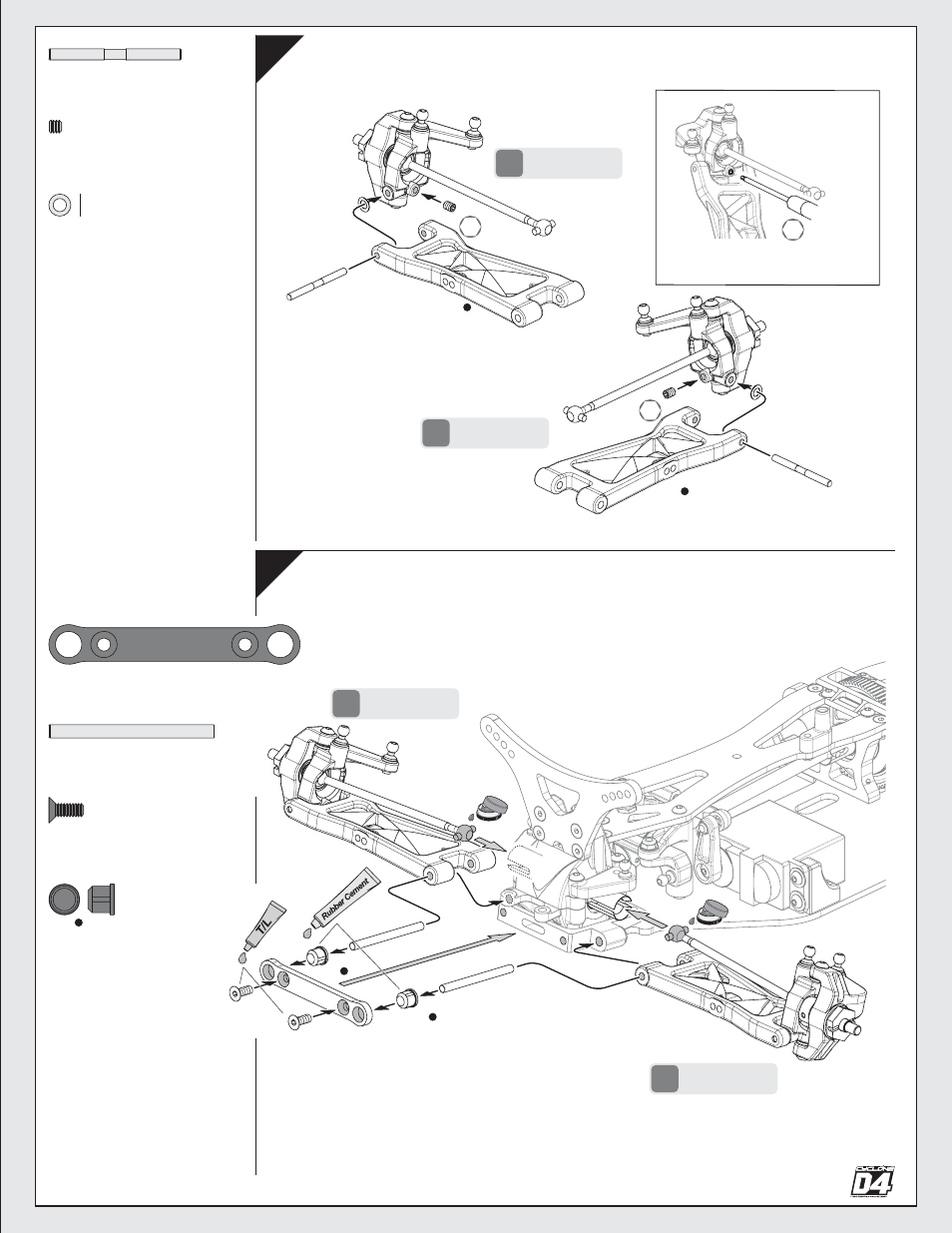

Montage du bras de suspension avant
フロントサスペンションアームの組立て
Front Suspension Arm Assembly
Montage der vorderen Schwingen
20
21
Montage en place de la suspension avant
フロントサスペンションの取付け
Front Suspension Installation
Einbau der vorderen Schwingen
x2
x2
61469
61469
Z700
Z700
61422
61422
x2
x1
x2
Z082
Z082 61460
73486
61467
61467
Z156
Z156
x2
1
1
Allen Wrench 1.5mm
Inbusschlüssel 1.5mm
Clé Allen 1.5mm
六角レンチ 1.5mm
4
73486 4
1.5
mm
1.5
mm
1.5
mm
72111
72111
