HPI Racing Cyclone D4 Benutzerhandbuch
Seite 23
23
Z264
Pin 2x10mm
Stift 2x10mm
Goupille 2x10mm
ピン 2x10mm
75188
Set Screw M3x2.5mm
Madenschraube M3x2.5mm
Vis sans tete M3x2.5mm
セットスクリューM3x2.5mm
b
75188
Coupling
Koppelung
Accouplement
カップリング
a
61471
Rear Axle Shaft
Kardan Radachse Hinten
Essieu universel arriere
リアアクスルシャフト
61473
Hard Steel Drive Shaft 62mm
Kardan Antriebsachse 62mm (Stahl)
Cardan arbre moteur 62mm
ハードスチールドライブシャフト 62mm
B121
Ball Bearing 5x10x4mm (Rubber Shield)
Kugellager 5x10x4mm (Gummidichtung)
Roulement à Billes 5x10x4mm (Protection caoutchouc)
ボールベアリング 5x10x4mm (ラバーシールド)
75116
Ball Stud 4.3x13mm
Kugelkopf 4.3x13mm
Rotule sur tige 4.3x13mm
ボールスタッド 4.3x13mm
Z234
Cap Head Screw M2x5mm
Inbusschraube M2x5mm
Vis tete cylindrique M2x5mm
キャップスクリュー M2x5mm
61490
Bearing Collar (5x7x7mm)
Lagerhalterung (5x7x7.0mm)
Collier roulement (5x7x7.0mm)
ベアリングカラー (5x7x7.0mm)
b
61475
Aluminum Rear Hex Wheel Hub (Clamp Type/Black)
Radmitnehmer Hinten (Aluminium/Schwarz)
Hexagonal aluminium p. Jante arriere. (Type Pince/Noir)
アルミリア六角ホイールハブ （クランプタイプ/ブラック）
Z815
Aluminum Washer 3x6x1mm (Purple)
Aluminium Unterlagscheibe 3x6x1mm (Lila)
Rondelle aluminium 3x6x1mm (Violet)
アルミカラー 3x6x1mm
66581
Pin 1.7x11mm
Stift 1.7x11mm
Goupille 1.7mmx11mm
ピン 1.7x11mm
F
Open Bag F
Tüte F öffnen
Ouvrir le sachet C
袋詰Cを使用します
Make 2
2 Stück
2 fois
2個作ります
2
x
Left
Links
Gauche
左
L
Right
Rechts
Droite
右
R
1.5
mm
1.5
mm

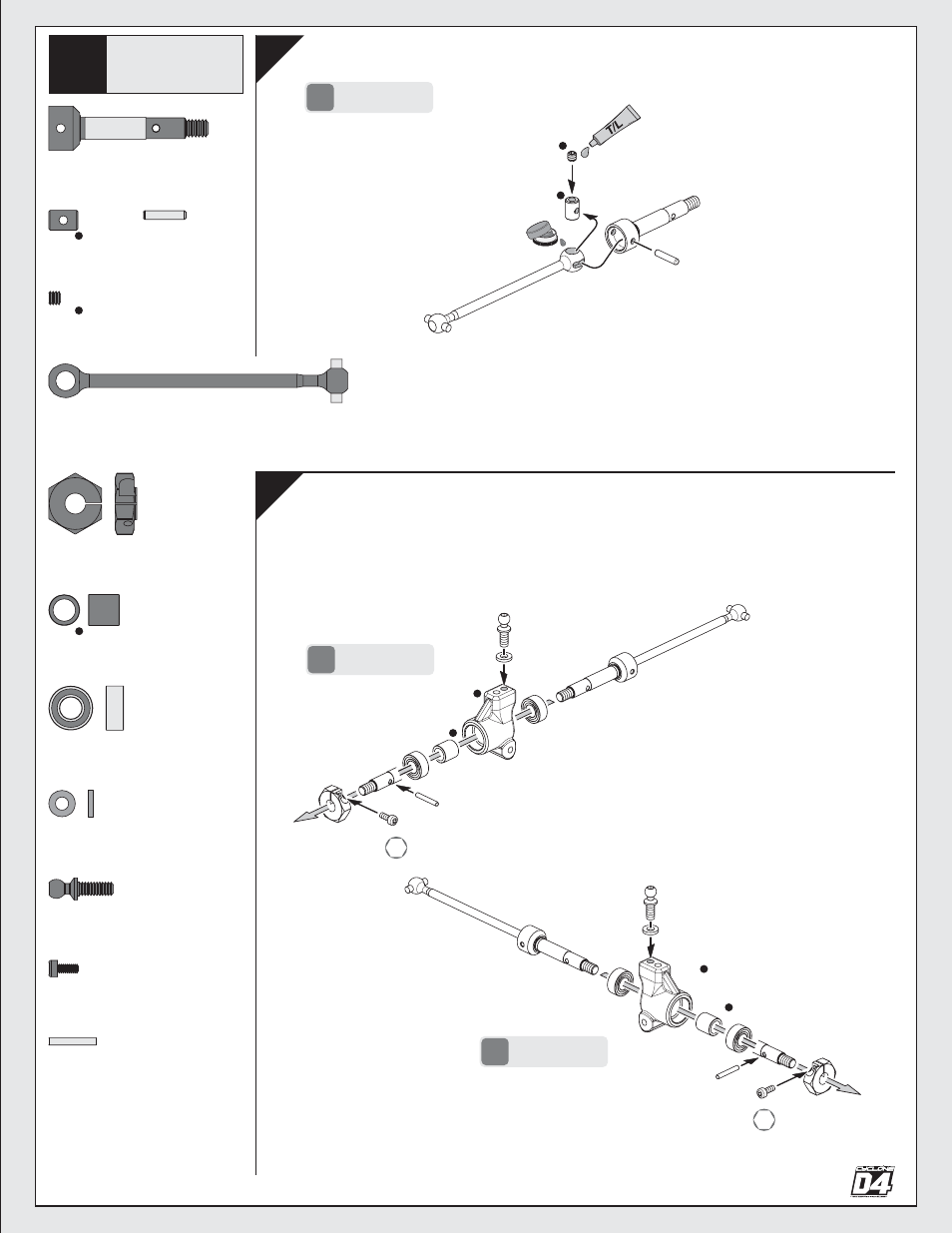

Montage de l’axe de transmission arrière
リアドライブシャフトの組立て
Rear Drive Shaft Assembly
Montage der hinteren Kardans
24
61473
61471
Z264
Z156
x2
x2
x2
x2
x2
x2
x2
x4
x2
x2
x2
61475
Z234
66581
B121
61490
B121
Z815
75116
Montage du porte-moyeu arrière
リアハブキャリアの組立て
Rear Carrier Assembly
Montage der hinteren Radträger
25
61475
Z234
66581
B121
61490
61425
B121
Z815
75116
x2
1
61425
1
b
b
75188
a
b
75188
