JUNG WS240... Benutzerhandbuch
Seite 2
22 m
20 m
16 m
16 m
2,4 m
9 m
1 m

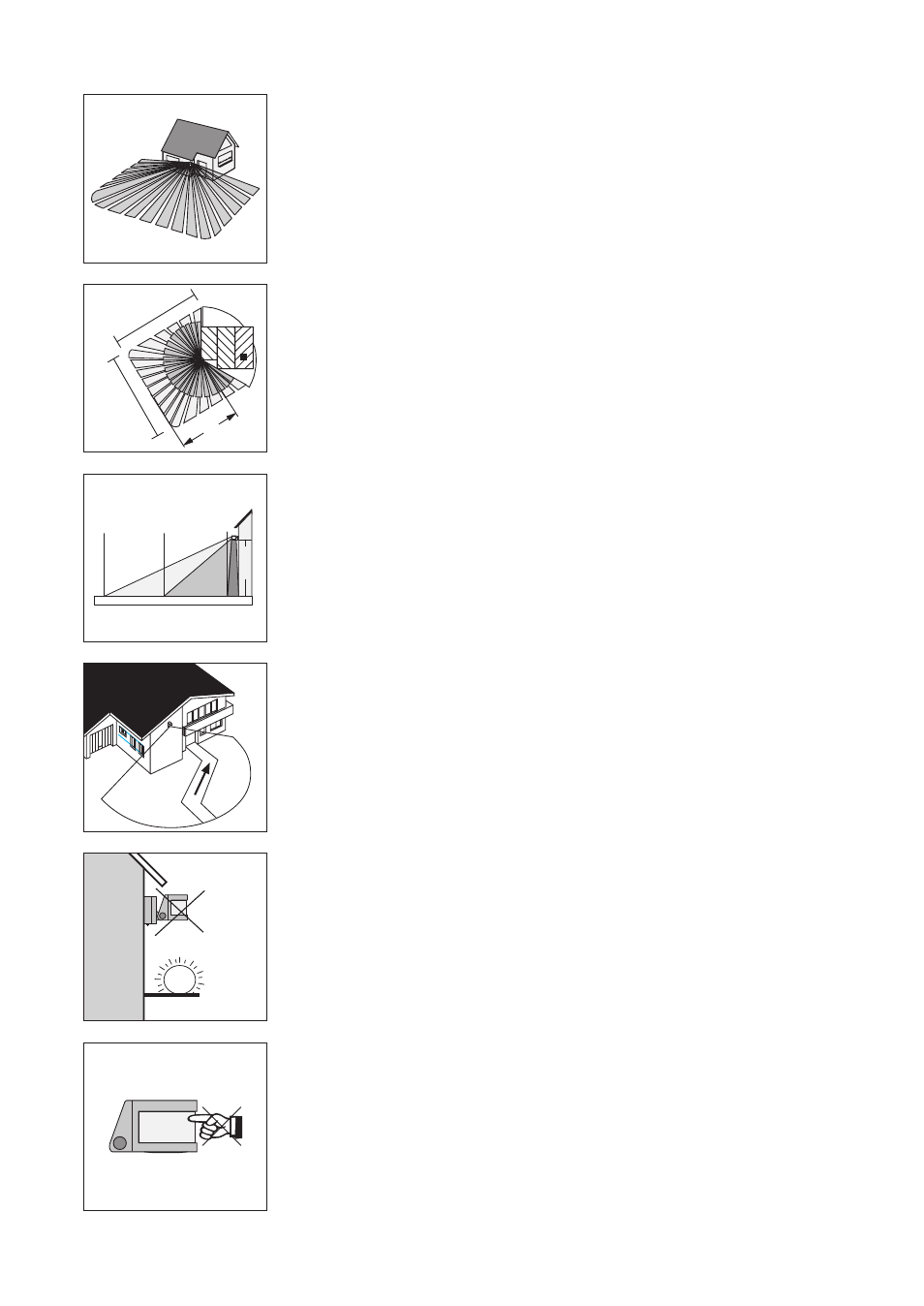

Erfassungsfeld
System-Sensor 240°
System-Sensor 240°:
besitzt ein dichtes, rechteckiges Erfassungsfeld, bestehend aus 3 Ebenen mit 168 Schaltsegmenten.
Größe des Erfassungsfeldes:
22 m x 20 m, siehe Abbildung.
Die Grauwerte im Bild kennzeichnen die 3 Überwachungsebenen.
Die 3 Überwachungsebenen sind wie folgt definiert:
Nahbereich von 0 m bis ca. 1 m
realisiert mit separatem Unterkriechschutz
Mittelbereich von ca. 1 m bis ca. 9 m
Fernbereich von ca. 9 m bis ca. 16 m
(Die angegebene Reichweite bezieht sich auf Montagehöhe 2,40 m, Sensorkopf nicht geneigt, Be-
wegungsrichtung seitlich zum Wächter und ausreichender Temperaturdifferenz zwischen bewegtem
Körper und Umgebung.)
Auswahl des Standortes
Für optimale Reichweite System-Sensoren in 2,4 m Höhe und seitlich zur Gehrichtung montieren.,
andern-falls ist mit Reichweiteneinbußen zu rechnen.
Auf Störquellen, z.B. Tiere, vom Wind bewegte Sträucher, Kraftfahrzeuge oder Lampen im Erfassungs-
bereich achten. Ggf. Erfassungsbereich des Sensors mit beiliegender Aufsteck- und Abdeck-blende
einschränken.
Montage
Alle benötigten Schrauben und Dübel sind im Lieferumfang enthalten.
Achtung: Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
erfolgen.
Nicht direkt über einer Leuchte montieren. Abkühlendes Leuchtmittel kann als Wärmeänderung er-
kannt werden und zu erneutem Einschalten führen.
Günstigen Montageort wählen. Erfassungsfeld sollte nicht durch Mauern, Zäune, Büsche etc. einge-
schränkt werden.
Nicht auf das Sensorfenster fassen.
Sensorfenster nicht in Richtung Sonne ausrichten. Sensoren werden durch die hohe Wärmeenergie
zerstört.
System-Sensoren vibrationsfrei montieren, da Sensorbewegungen ebenfalls das Schalten auslösen
können.
