JUNG WS240... Benutzerhandbuch
Seite 6
Achtung:
Jeder System-Sensor besitzt einen Helligkeitsfühler, doch innerhalb einer Anlage darf nur der Hellig-
keitsfühler eines System-Sensors angeschlossen werden, d.h. nur bei einem System-Sensor wird
die "Lx"-Klemme belegt. Nur dieser System-Sensor mißt die Helligkeit und gibt diesen Wert zur Aus-
wertung an das System-Leistungsteil weiter.

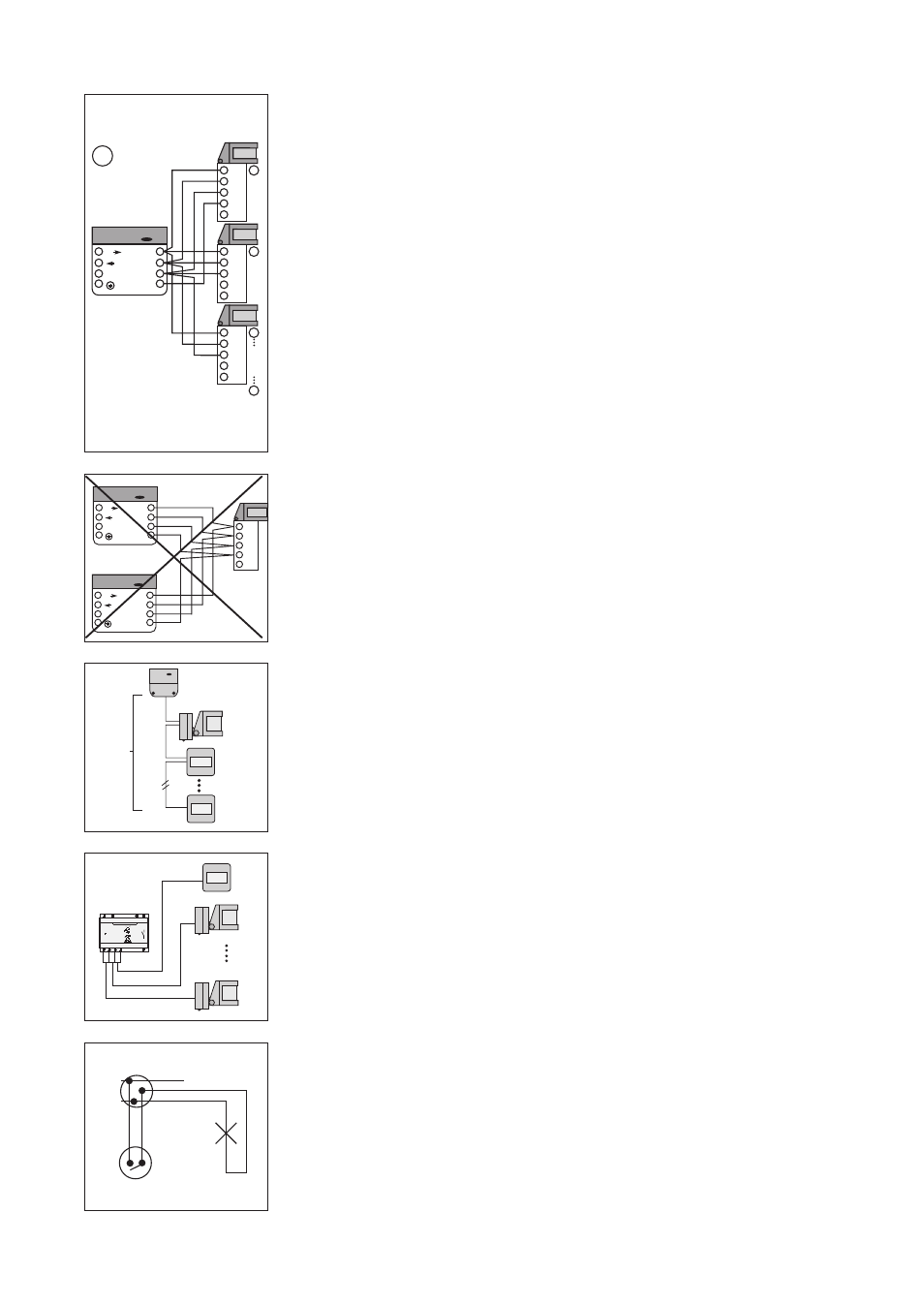

In Bild a und b ist der System-Sensor mit aktivgeschaltetem Helligkeitsfühler mit "x" gekenn-
zeichnet.
Anschluß mehrerer System-Leistungsteile an eine System-Sensor-Leitung ist nicht zulässig, es ent-
steht Fehlfunktion. Zur Erhöhung der Anschlußleistung Relais einsetzen.
Maximale Länge der System-Sensor Leitungen:
a) parallele Verdrahtung:
Leitungsverluste klein halten. Dazu max. Leitungslänge 100 m zwischen System-Leistungsteil und
letztem System-Sensor einhalten.
b) sternförmige Verdrahtung:
Leitungsverluste klein halten. Dazu max. Leitungslänge 100 m zwischen System-Leistungsteil und
jedem System-Sensor einhalten.
2. Anschließen von System-Leistungsteil und Verbrauchern.
Vorhandene Installation
+
S
L
N
+
S
L
N
Lx
Lx
+
S
Lx
Lxo
1
2
8
max.
100 m
1
2
8
max. 100 m
max. 100 m
max. 100 m
Lx S - +
N
L1
L1
15
80
4
1
L
N
+
S
Lx
Lxo
max.
3
8
+
S
Lx
Lxo
2
+
S
Lx
Lxo
1
+
S
Lx
L
N
2
X
