Einstellungen

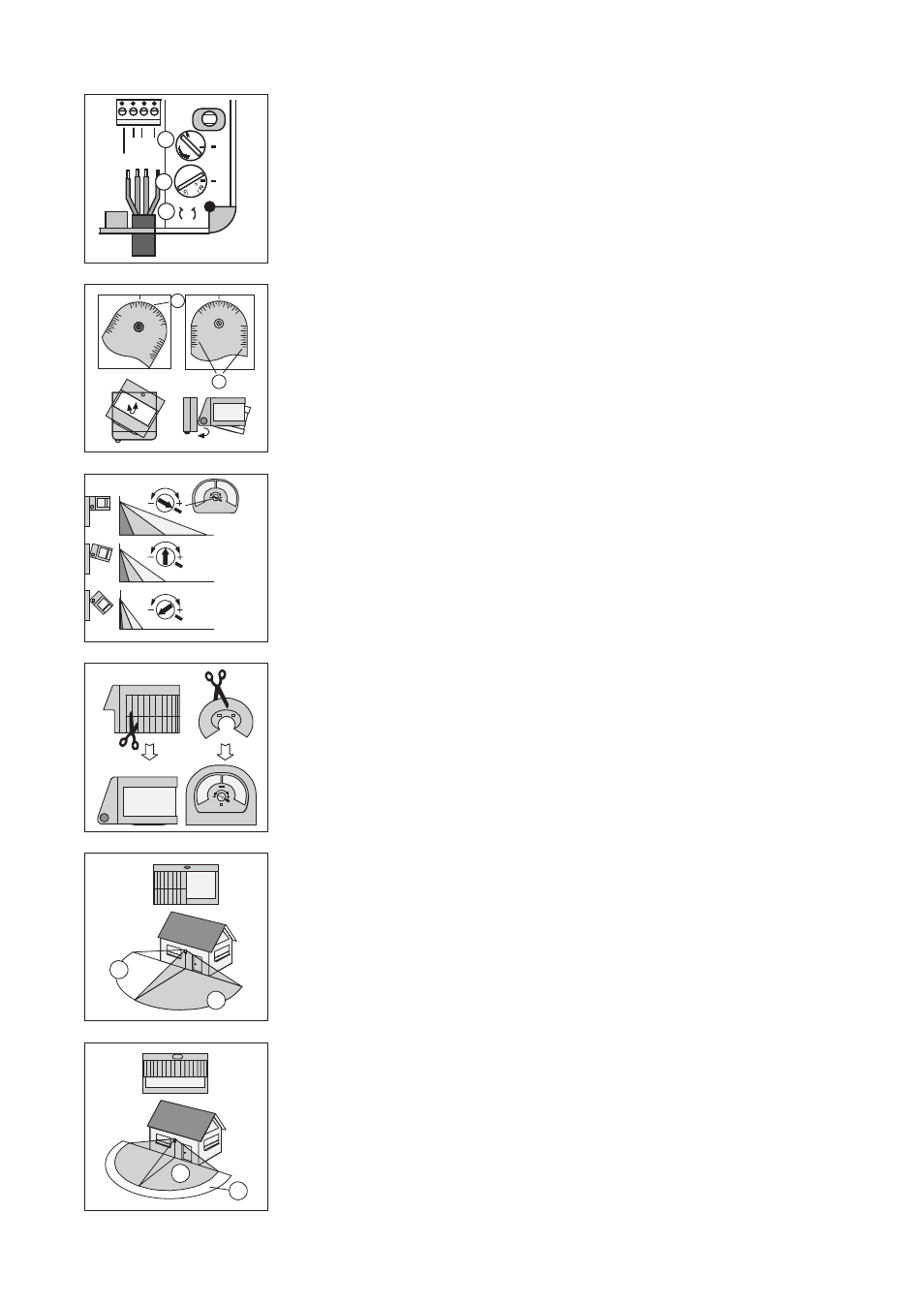

Im Anschlußraum des System-Leistungsteils, befindet sich die
Helligkeitseinstellung a
Empfehlung: Einstellung auf 10 LUX – wie im Bild dargestellt – aktiviert das Gerät bei Dämmerungs-
beginn.
Zeiteinstellung b
im Bereich von ca. 4 Sekunden bis ca. 15 Minuten.
Limit c
Es sind 2 Schaltstellungen möglich:
‘Off’ oder ‘90 Min.’
Einstellung auf Position ‘90 min’ aktiviert die Zwangsabschaltung. Die Einschaltzeit ist unabhängig
von der Umgebungshelligkeit und von Bewegungen im Erfassungsfeld auf max. 90 Minuten begrenzt.
Ein Wiedereinschalten erfolgt nur dann, wenn der voreingestellte Helligkeitswert unterschritten ist
und eine Bewegung im Erfassungsfeld erkannt wird.
Erfassungsbereich-Einstellung:
Um das Erfassungsfeld der System-Sensoren örtlichen Gegebenheiten anzupassen, kann der Sensor-
kopf geneigt und gedreht werden.
Zum Öffnen und Schließen der Sensor-Anschlußdose ist es erforderlich, den Sensorkopf zu neigen.
Hierzu ist der Dreh- a und Neigungswinkel b auf einer Skalierung am System-Sensor-Gehäuse
ablesbar und die gewünschte Stellung jederzeit reproduzierbar.
Besonderheit:
Beim System-Sensor 240° ist die Empfindlichkeit in Abhängigkeit von der Neigung des Sensorkopfes
justierbar.
Bei verkürztem Erfassungsbereich sollte die Empfindlichkeit reduziert werden. Zunächst die größte
Empfindlichkeitsstufe wählen – wie unter a dargestellt- und durch Abschreiten des Erfassungsbe-
reiches im Funktionstest (Seite 20) den gewünschten Wert festlegen und einstellen.
Anwendung der Aufsteck- und Abdeckblende
Mit den beiliegenden Blenden sind Störquellen durch Eingrenzung des Erfassungswinkels auszu-
schalten. Dazu Aufsteckblende a ausschneiden und auf den Sensorkopf schieben bzw. bei Wächter
240° zusätzlich Abdeckblende b ausschneiden und auf den Unterkriechschutz stecken.
Beispiel Wächter 180°/16:
a : ausgeblendeter Bereich
b : überwachter Bereich
Um den Fernbereich auszublenden, nur untere Blendenlamellen ausschneiden.
Beispiel Wächter 180°/16:
a : ausgeblendeter Bereich
b : überwachter Bereich
