JUNG WS240... Benutzerhandbuch
Seite 5
1
2
+
S
Lx
Lxo
max.
3
8
+
S
Lx
Lxo
2
+
S
Lx
Lxo
1
+
S
Lx
L
N
X
80
10
X
U
L
Lx
- +
S
5
N.
a.
1
L I IT
M
OFF ON

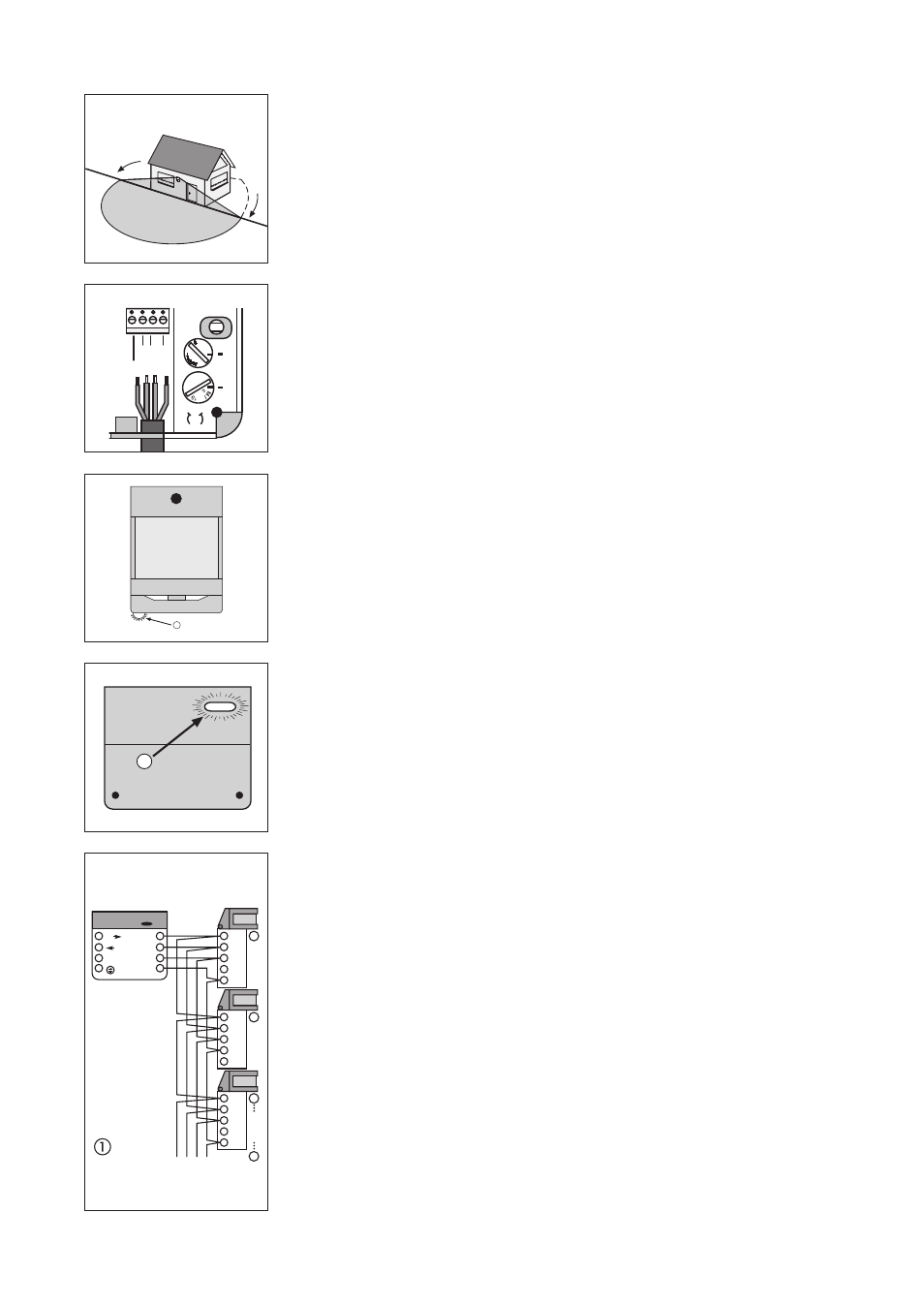

Weist der eingesetzte System-Sensor einen größeren Erfassungswinkel auf, als von den örtlichen
Gegebenheiten gefordert wird (z.B. Montage von System-Sensor 240° auf gerader Hauswand), ist
der Erfassungswinkel durch Verwendung der Aufsteck- und Abdeckblende einzuschränken. Andern-
falls führt das Erfassen der Hauswand aus kürzester Entfernung zu Fehlschaltungen.
Inbetriebnahme
System-Sensoren nacheinander gemäß Schaltplan anschließen und einzeln prüfen, um Funktion
sicherzustellen.
Zum Funktionstest müssen Aufsteck- und Abdeckblende (nur 240) entfernt oder auf gewünschten
Erfassungswinkel ausgeschnitten sein.
Funktionsprüfung durch Abschreiten des Erfassungsbereichs der einzelnen System-Sensoren im
Funktionstest (siehe Abbildung):
Zeiteinstellung
ca. 4 Sek.
Helligkeitseinstellung Tagbetrieb
Limit
off
Die optische Anzeige der System-Sensoren a signalisiert helligkeitsabhängig das Erkennen von
Wärmebewegung und das Melden dieser Information an das System-Leistungsteil.
Die optische Anzeige des System-Leistungsteils b signalisiert das Einschalten der Verbraucher.
Achtung:
Hat das System-Leistungsteil abgeschaltet, muß bis zu einer neuen Einschaltung ca. 3 Sek. abge-
wartet werden, um ein erneutes Einschalten durch Erfassung der abkühlenden Lampe zu vermeiden.
Durch Reflexion der Wärmestrahlung aus der Beleuchtung oder zu geringem Abstand zwischen
System-Sensor und Leuchte kann es zu erneuter Einschaltung kommen.
Durch Einschalten der Netzspannung wird stets ein Schaltvorgang des Leistungsteil ausgelöst (un-
abhängig von der Stellung des Helligkeits-Einstellreglers).
Ist das unerwünscht, zusätzlichen Schalter gemäß unterem Schaltbild auf installieren.
Schaltbilder
1. Anschließen der System-Sensoren:
Anschluß in Parallelschaltung gemäß Bild a oder in sternförmiger Verdrahtung gemäß Bild b .
Mischformen sind auch zulässig.
Zum Verschalten der System-Sensoren wird Fernmeldeleitung empfohlen, z.B. JY-ST-Y 2 x 2 x 0,6,
JY-ST-Y 2 x 2 x 0,8 oder YR 4 x 0,8.
Signalbedeutung:
+,-: Versorgung der System-Sensoren mit Kleinspannung
S:
Schaltsignal der System-Sensoren
Lx: Ausgangssignal der Helligkeitsfühler in den System-Sensoren.
Lxo: Nicht angeschlossene Klemme,
die zum Durchschleifen des Lx-Signals verwendet werden kann.
