JUNG WS240... Benutzerhandbuch
Seite 3
1
1
1
3
2
+
-
S
Lx
Lxo
80
10
X
U
L
Lx
- +
L
N
S
5
N.
a.
1
1
2

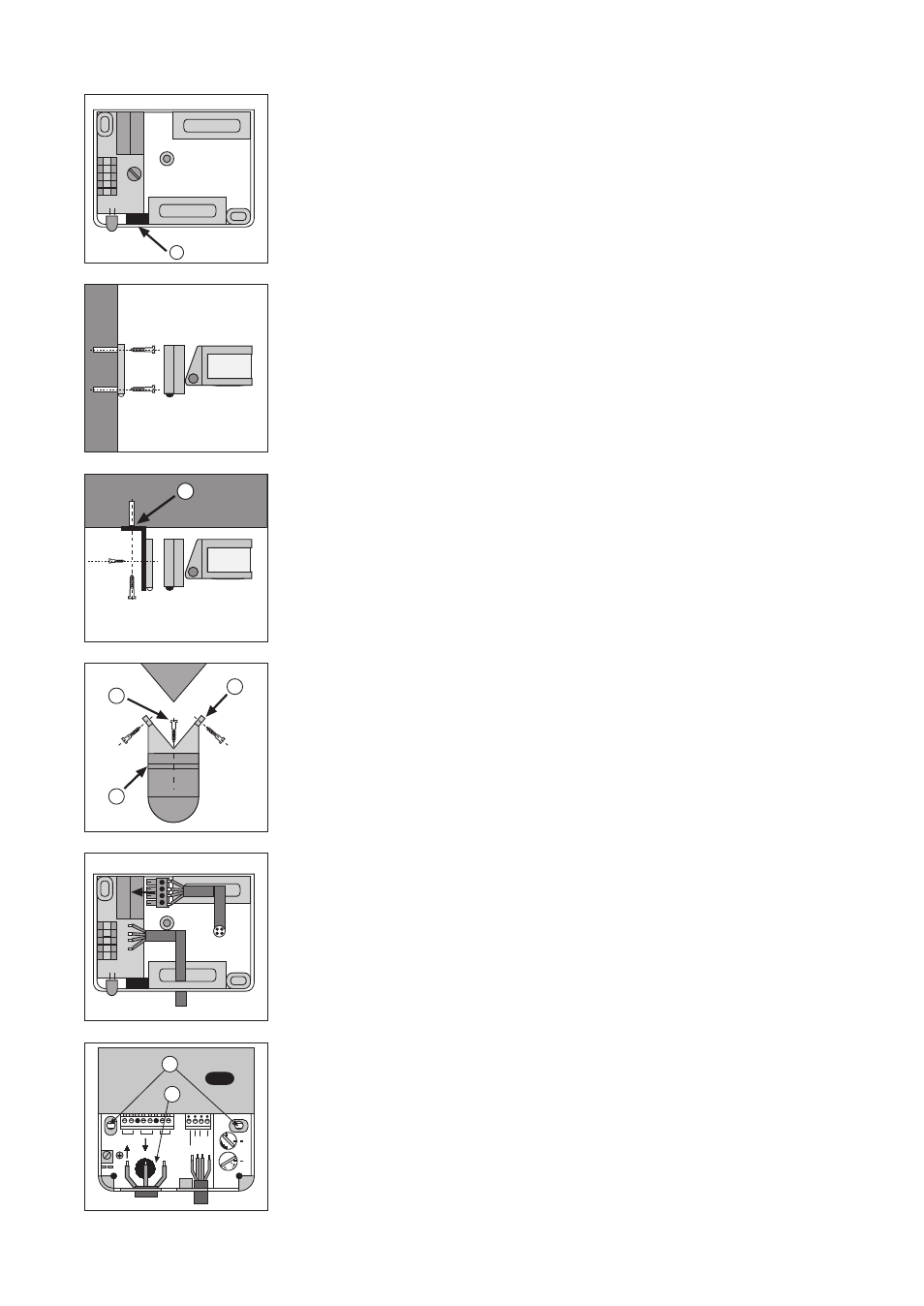

Montage der System-Sensoren :
Vor der Montage Kondenswasserloch a öffnen.
(nicht bei Montage in staubigen Räumen).
Zuführung der Leitung von oben und unten ist möglich.
Bei ungeschützter Montage empfehlen wir die Leitungseinführung von unten.
Zur Montage des System-Sensors Anschlußdose des Gerätes mit 2 Schrauben befestigen.
Zur Montage des System-Sensors unter Decken, separates Zubehörteil "Montagewinkel" a einsetzen.
Montagewinkel mit 2 Schrauben an der Decke befestigen und Sensor-Anschlußdose mit Zentral-
schraube anbringen.
Zur Montage des System-Sensors an Hausecken, "Eckstück" b einsetzen (Sonderzubehör).
Sensor-Anschlußdose a mit Eckstück b durch Zentralschraube c verbinden, dann Eckstück mit
2 Schrauben an Hausecke montieren.
1. Anschlußleitung einführen und lt. Schaltplan anklemmen.
2. Sensor-Stecker auf Kontakte in Anschlußdose stecken.
3. Sensor-Gehäuse auf Anschlußdose mit Zentralschraube befestigen.
Montage des System-Leistungsteils:
1. Deckel des Anschlußgehäuses nach Lösen beider Schrauben entfernen.
(Bei rückseitiger Leitungseinführung Gummitülle b durchstoßen und Leitung einführen).
2. Gerät mit 2 Schrauben a befestigen.
3. Leitungen ins Anschlußgehäuse einführen und nach Schaltplan anschließen.
4. Zum Durchschleifen eines Leiters liegt dem Gerät eine Verbindungsklemme bei.
5. Deckel des Gerätes schließen.
