JUNG WP180WW Benutzerhandbuch
Seite 3
ô
1
2
1
3
BK
BN
BU
BK
BU
BN
BK=L
BN=
BU=N

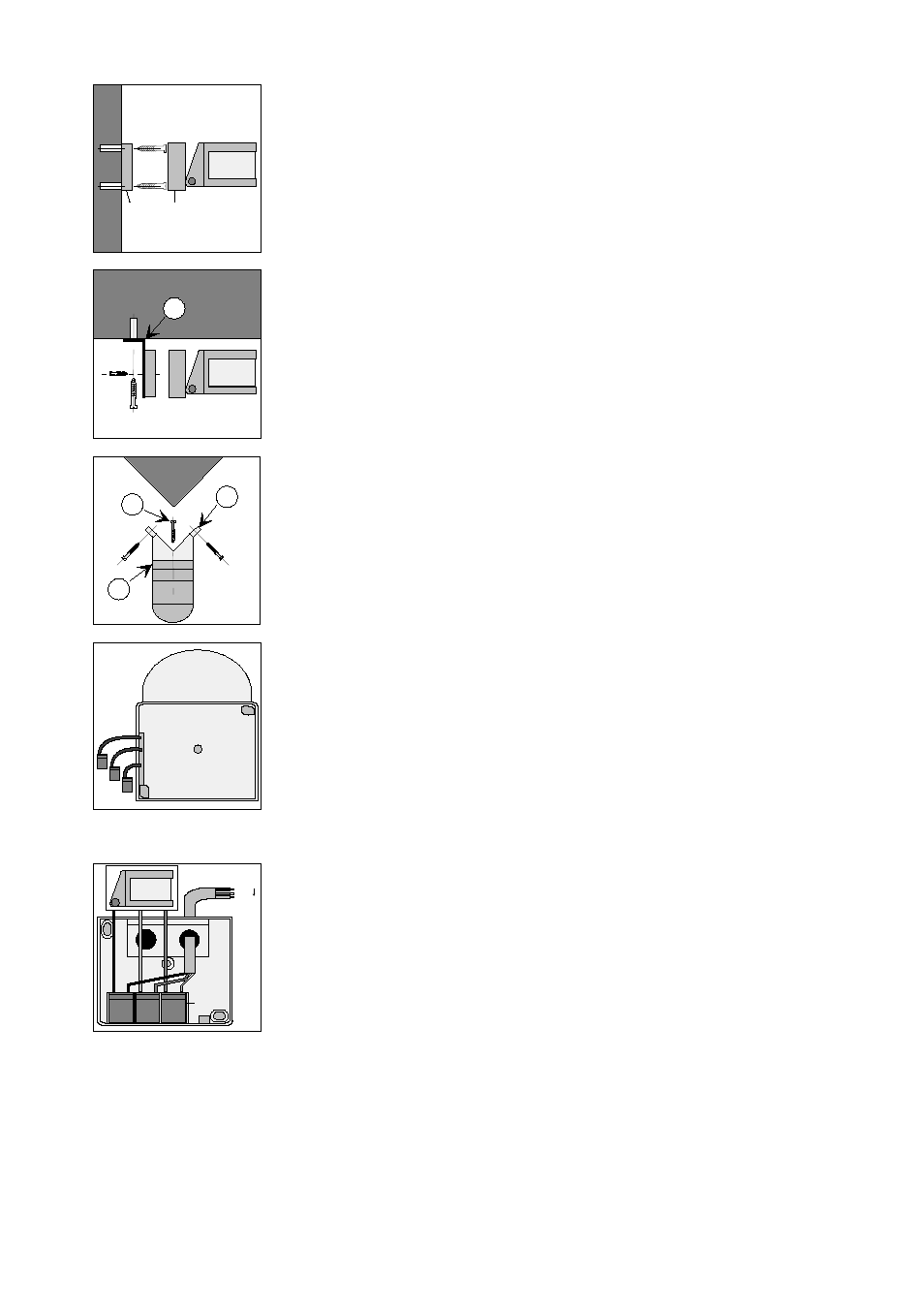

Wächter so montieren, daß Kondenswasserloch
und Bedienelemente ô unten liegen.
Gerät mit 2 Schrauben am Montageort befestigen.
Zur Montage unter Decken, separates Zubehörteil
‘Montagewinkel’
einsetzen.
Montagewinkel mit 2 Schrauben an der Decke befestigen und Wächter von hinten mit
zentraler Schraube befestigen.
Zur Montage an Hausecken, Zubehörteil ‘Eckstück’
ô einsetzen (Sonderzubehör).
Wächter-Anschlußgehäuse
mit Eckstück ô durch Zentralschraube í verbinden, dann
Eckstück mit 2 Schrauben an Hausecke montieren.
Die Anschlüsse sind werksseitig mit Steckklemmen ausgelegt.
Anschlußbelegung:
BK (schwarz):
L
BU (blau):
N
BN (braun):
↓
Leitungen nach Schaltbildern anschließen.
Anschlußklemmen in die Halterungen
im Gehäuseboden einrasten.
Gehäuseoberteil (Sensorkopf) aufstecken und mit Zentralschraube sichern.
