12
DCF77 Emulation
Die Satellitenfunkuhr GPS170 generiert an einem TTL-Ausgang Zeitmarken, die
kompatibel zu den Zeitmarken des deutschen Zeitzeichensenders DCF77 sind. Der
Langwellensender DCF77 steht in Mainflingen bei Frankfurt und dient zur Verbrei-
tung der amtlichen Uhrzeit der Bundesrepublik Deutschland, das ist die Mitteleuropä-
ische Zeit MEZ(D) bzw. die Mitteleuropäische Sommerzeit MESZ(D). Der Sender
wird durch die Atomuhrenanlage der Physikalisch Technischen Bundesanstalt (PTB)
in Braunschweig gesteuert und sendet in Sekundenimpulsen codiert die aktuelle
Uhrzeit, das Datum und den Wochentag. Innerhalb jeder Minute wird einmal die
komplette Zeitinformation übertragen. Die von GPS170 generierten Zeitmarken ge-
ben jedoch die Ortszeit wieder, wie in der Zeitzoneneinstellung des Setup-Menüs
konfiguriert. Enthalten sind auch Ankündigungen von Sommer-/Winterzeitumschal-

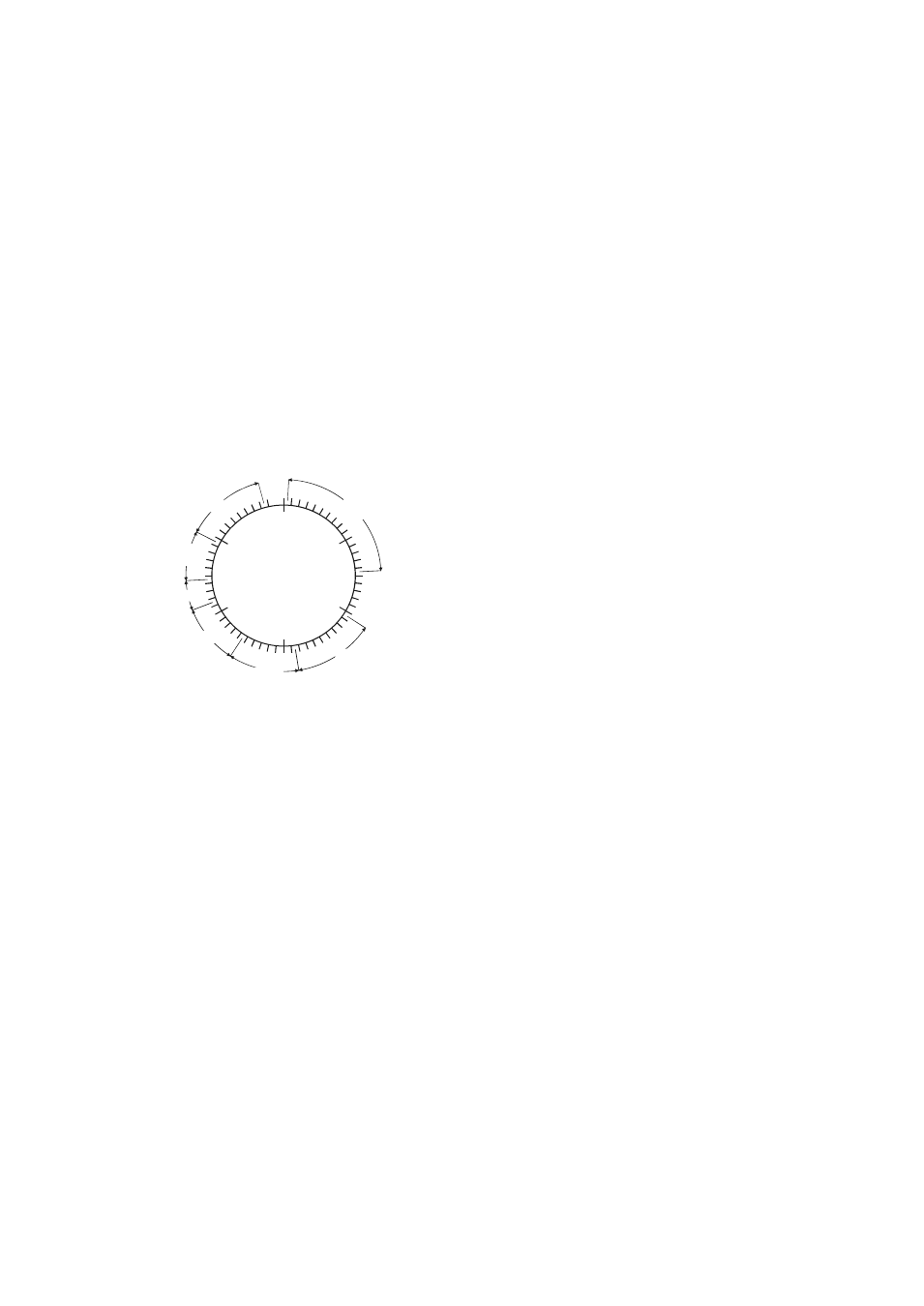

tungen sowie die Schaltsekundenwarnung. Das Kodierschema ist wie folgt:
0
10
20
30
40
50
R
M
1
4
2
1
20
10
8
4
2
1
P
2
2
0
1
0 8 4 2 1
2
4
8
10
1
2
4
8
10
2
0
4
0
8
0
P
3
A1
Z1
Z2
A2
S
1
2
4
8
1
0 2
0 4
0 P
1
Kodierung
nach Bedarf
Minute
Stunde
Kalendertag
Wochentag
Kalender-
monat
Kalenderjahr
M Minutenmarke (0.1 s)
R Aussendung über Reserveantenne
A1 Ankündigung Beginn/Ende der Sommerzeit
Z1, Z2 Zonenzeitbits
Z1, Z2 = 0, 1: Standardzeit (MEZ)
Z1, Z2 = 1, 0: Sommerzeit (MESZ)
A2 Ankündigung einer Schaltsekunde
S Startbit der codierten Zeitinformation
P1, P2, P3 gerade Paritätsbits
Sekundenmarken mit einer Dauer von 0.1 sec entsprechen einer binären “0” und
solche mit 0.2 sec einer binären “1”. Die Information über die Uhrzeit und das Datum
sowie einige Parity- und Statusbits finden sich in den Sekundenmarken 17 bis 58 jeder
Minute. Durch das Fehlen der 59. Sekundenmarke wird die Minutenmarke angekün-
digt. Die Zeitmarken sind mit TTL-Pegel (aktiv HIGH) an der Steckerleiste verfüg-
bar.
