8
Komplettsystem GPS170LCD-MP
Das System GPS170LCD-MP besteht aus der Satellitenfunkuhr GPS170 und dem
Netzteil Mean Well T-60B, betriebsbereit in einem 19´´ Einschub MULTIPAC der
Fa. Schroff montiert. Die Schnittstellen sowie die Ein-/Ausgangssignale der Baugrup-
pe GPS170 sind an der Rückwand des Systems über Steckverbinder herausgeführt.
Die einzelnen Baugruppen werden nachfolgend beschrieben.
LOCK
CLR/ACK NEXT INC
FAIL
MENU LIGHT
GPS170 LCDMP
satellite controlled

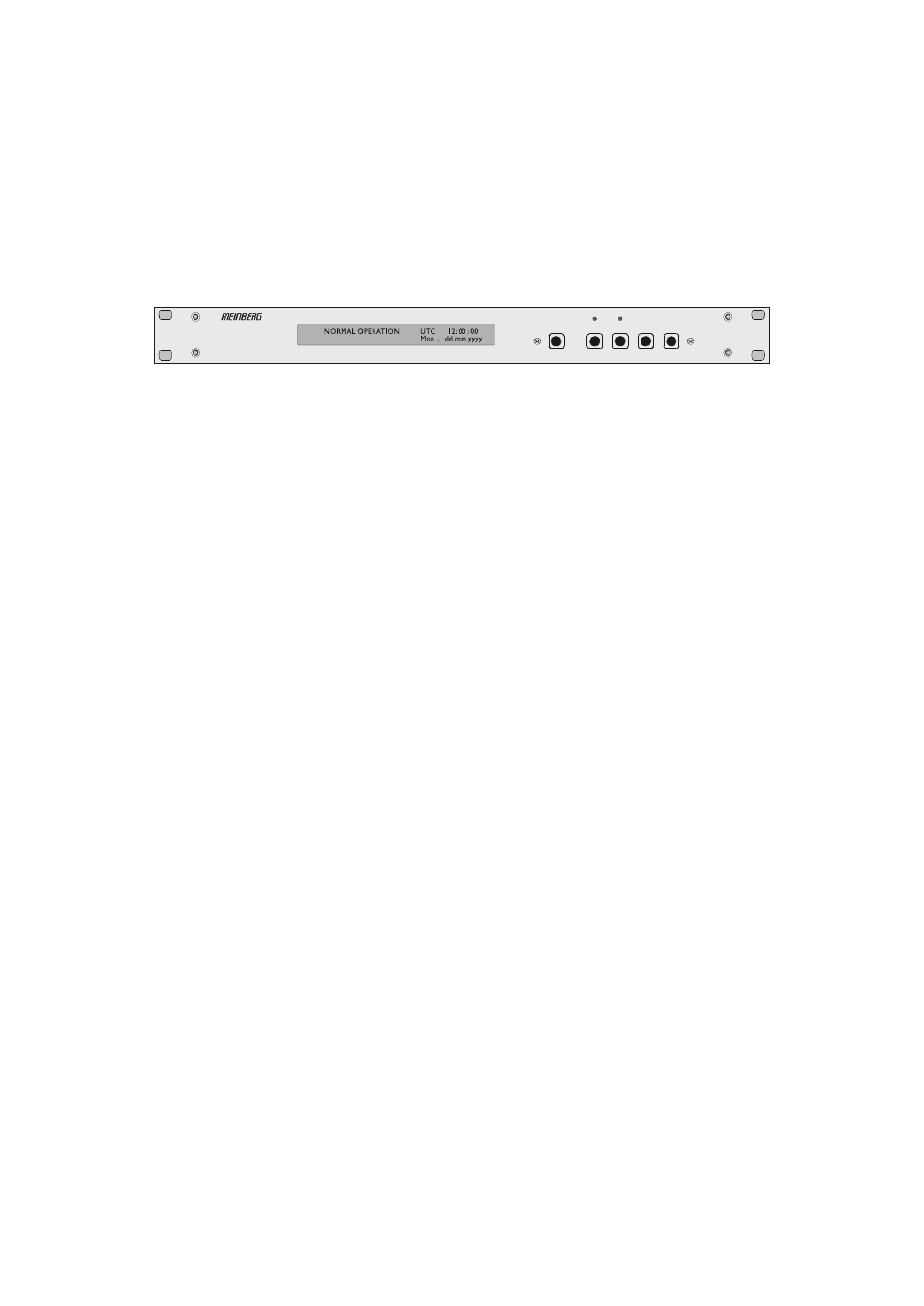

Frontansicht GPS170LCD im 19´´ Einschub MULTIPAC
