Wasserseitige Verbindungen der Kondensatpumpe
Das Reservoir wird mit dem Anschluß der Kondensat-
tropfwanne des Innengerätes über einem bauseits zu
stellenden Schlauch (20 mm Ø) verbunden. Der werk-
seitig montierte Flexschlauch der Kondensatwanne ist
zu demontieren.
Der im Lieferumfang enthaltene Entlüftungsschlauch ist
für die korrekte Funktion des Reservoirs zwingend er-
forderlich.
Das Ende des Entlüftungsschlauches muß mindestens
mit der Kondensatwanne auf einer Höhe sein, um ein
Überlaufen zu verhindern. Die beigefügte Metalldraht-
klammer dient zur vorgeschriebenen, senkrechten
Schlauchbefestigung.
Vermeiden Sie ein Durchhängen des Schlauches, um
einen Lufteinschluß zu verhindern.
32
- %
Nach erfolgreicher Druckprobe ist die Vakuumpumpe
an den Ventilanschlüssen des Außenteiles (siehe Kapi-
tel „Dichtigkeitkontrolle“) mittels der Manometerstation
anzuschließen und ein Vakuum zu erzeugen.
Vor der ersten Inbetriebnahme des Gerätes und nach
Eingriffen in den Kältekreislauf, müssen die folgenden
Kontrollen durchgeführt werden:
Prüfung der Kältemittelleitungen, des Außenteiles
und des Innengerätes auf völlige Beseitigung der
Restfeuchtigkeit.
Prüfung der Kältemittelleitungen und der Absperr-
ventile bei Gerätestillstand mit Lecksuchspray oder
Seifenwasser auf Dichtigkeit.
Prüfen der elektrischen Verbindungen zwischen
Innengerät und Außenteil auf korrekten Anschluß.
Überprüfen der elektrischen Steuerleitung auf festen
Anschluß in den Klemmen.
Lockere Leitungen in den Klemmen können zu Brän-
den führen.
Prüfung der Kältemittelleitungen und der Dämmung
auf Beschädigungen.
Prüfung aller Befestigungen, Aufhängungen etc. auf
ordnungsgemäßen Halt und korrektes Niveau.
Überschreitet die einfache Länge der Kälte-
mittelleitung eine Länge von 5 Meter, so ist der
Anlage zusätzlich Kältemittel hinzuzufügen.
Elektrischer Anschluß der Kondensatpumpe
Unter den Schlauchanschlüssen befindet sich der, durch
einen abschraubbaren Deckel verschlossen, elektrische
Anschlußraum.
Die Pumpe ist mit einem Alarmkontakt ausgerüstet, der
das Innengerät abschaltet und zusätzlich eine bauseits
zu installierende Stör-/ Alarmmeldung ansteuern kann.
Die elektrischen Anschlüsse sind nur durch autorisier-
tes Fachpersonal gemäß den einschlägigen Bestim-
mungen auszuführen.
Für die Aufstellung und Inbetriebnahme sind die örtlich
bedingten Richtlinien sowie die Vorschriften der örtli-
chen Energieversorgungsunternehmen zu beachten.
Inbetriebnahme der Kondensatpumpe
Bevor die Pumpe in Betrieb genommen wird, ist die
Funktion und Dichtigkeit der verlegten Leitungen zu prü-
fen.
1.
Schalten Sie die Spannungsversorgung der Pumpe
ein.
2. Gießen Sie destilliertes Wasser in die Kondensat-
auffangwanne, bis die Pumpe durch das Reservoir
eingeschaltet wird.
Bei der Erst– oder Wiederinbetriebnahme kann die
Pumpe hörbar arbeiten. Nach einer kurzen Betriebs-
zeit normalisiert sich das Geräusch.
3. Beachten Sie, daß die Pumpe selbsttätig abschaltet,
sobald das Wasser aus dem Reservoir gepumpt
worden ist.
4. Sollten Sie bei der Inbetriebnahme eine starke Ge-
räuschentwicklung aufgrund vibrierender Schläuche
feststellen, isolieren Sie die Schläuche durch Schaum-
stoffschläuche.
Bei Verwendung von diffusionsdichten Wärmedämm-
schläuchen wird eine Tropfwasserbildung vermieden.
5. Überprüfen Sie die Funktion des Alarmkontaktes,
indem Sie die eingefüllte Wassermenge drastisch
vergrößern.
Verwenden Sie in jedem Fall ein Schütz oder Relais
zur Abschaltung des Außenteiles!
Der 6 mm (Innendurchmesser) dicke Schlauch wird mit
einer max. Höhendifferenz von 6 Meter zum Ablauf verlegt.
Wird die Pumpe außerhalb des Gerätes installiert, so
darf eine Höhendifferenz von 3 m zwischen Unterkante
des Gerätes und der oberhalb montierten Pumpe nicht
überschritten werden. Die Führung der Kondensatleitung
sollte möglichst senkrecht erfolgen.
Reservoir und Pumpe werden mit dem langen Ansaug-
schlauch und der steckbaren Sensorleitung vom Reservoir
verbunden. Um einen geräuscharmen Pumpenbetrieb
sicherzustellen, sollte der Ansaugschlauch nicht ge-
kürzt werden.

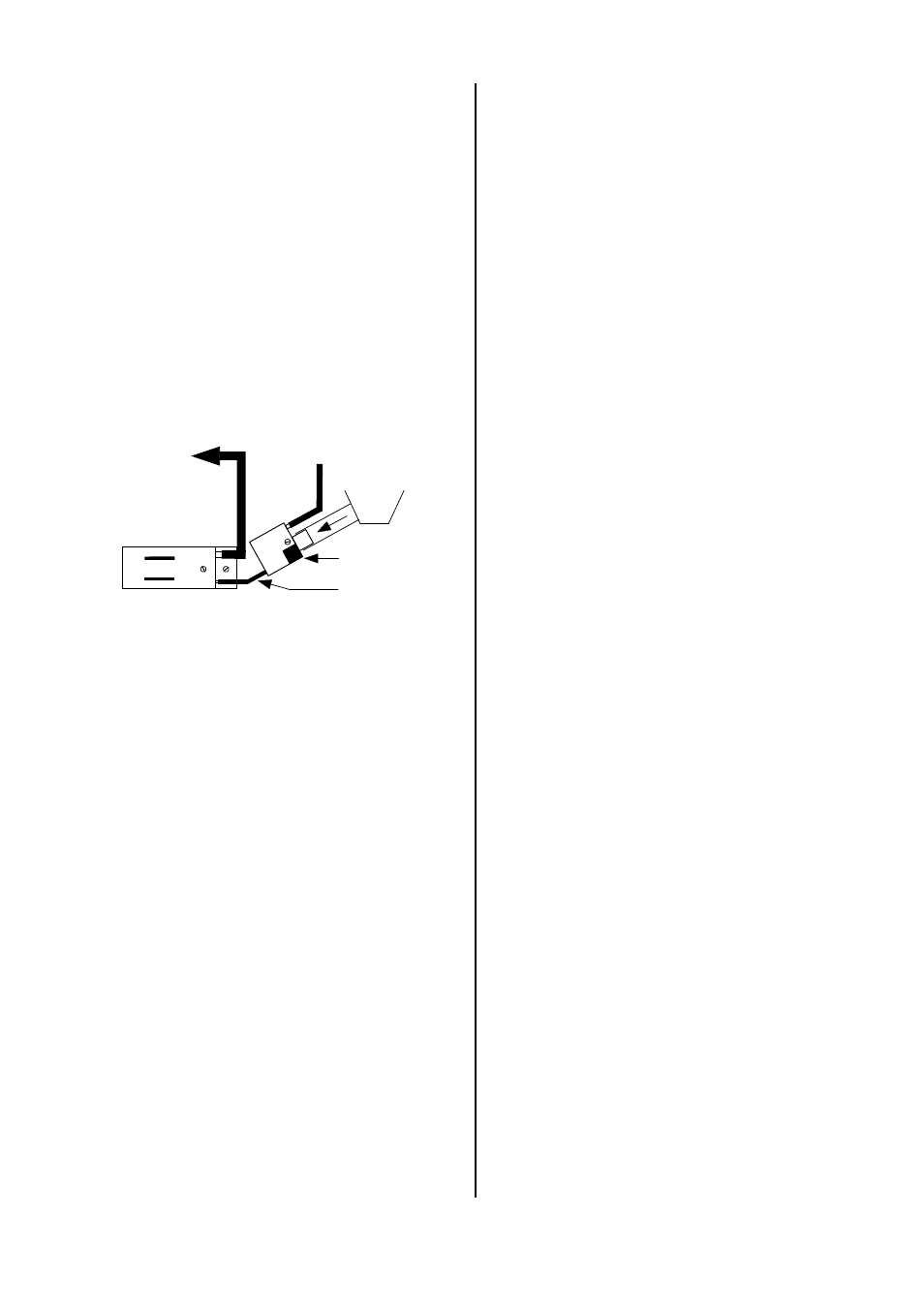

Kondensatab-
laufschlauch
Entlüftungsschlauch
(kurz)
Pumpe
Reservoir
Ansaugschlauch
(lang)
Tropfwanne
Kondensatab-
Entlüftungsschlauch
Pumpe
Tropfwanne
Reservoir
Ansaugschlauch
