18

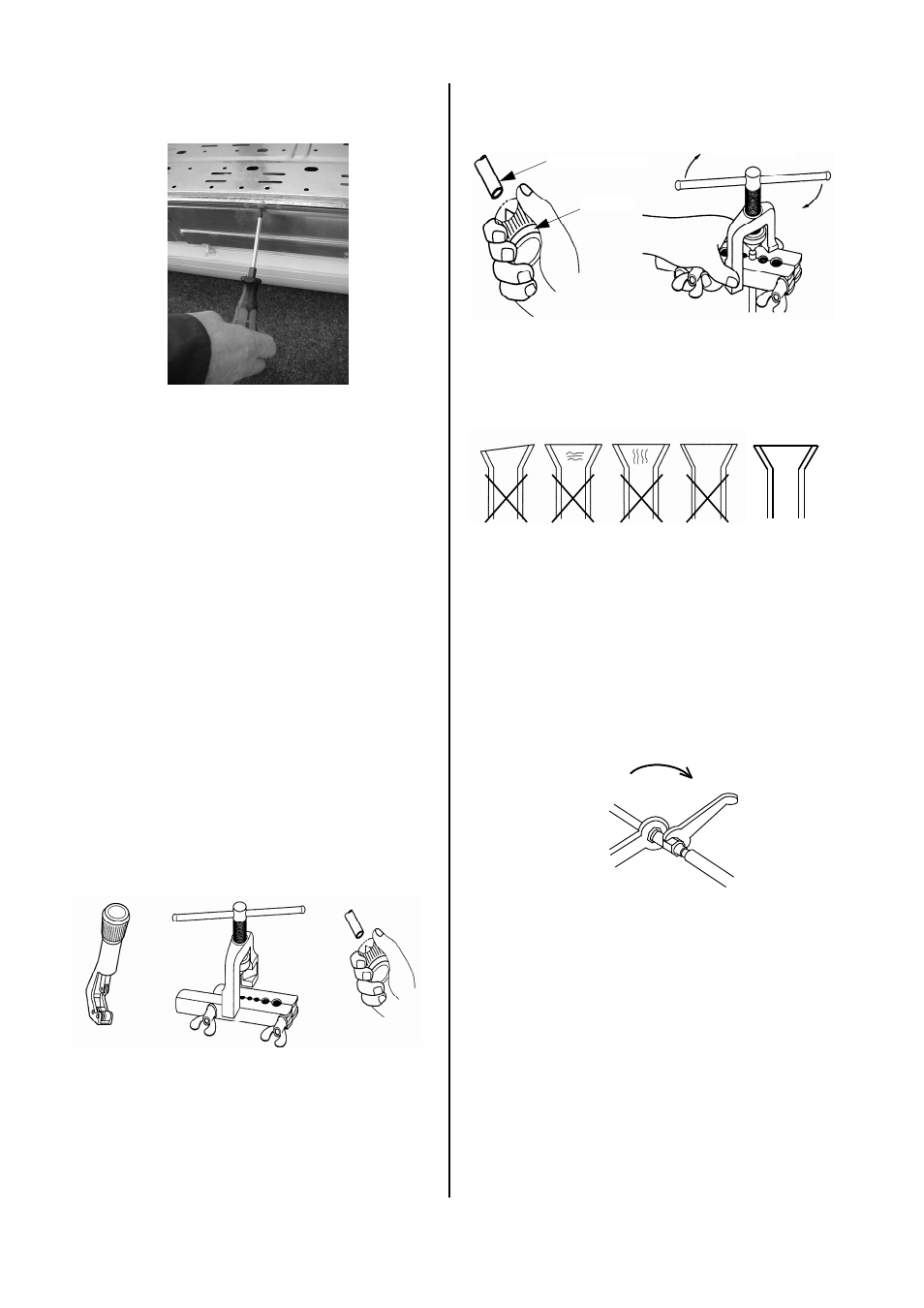

5. Entfernen Sie die werkseitigen Überwurfmuttern der
Geräte.
6. Verwenden ausschließlich die werksseitigen Über-
wurfmuttern zur weiteren Montage.
7. Vergewissern Sie sich, bevor Sie die Kältemittel-
leitungen aufbördeln, daß die Überwurfmutter auf
dem Rohr vorhanden ist.
ungleiche
Dicke
Riß-
bildungen
Riß-
bildungen
wellig KORREKT
9. Überprüfen Sie, ob der Bördel eine korrekte Form
aufweist.
10. Nehmen Sie zunächst die Verbindung der Kältemittel-
leitungen mit den Verschraubungen und den Ventilen
per Hand vor, um den richtigen Sitz zu gewährleisten.
11. Befestigen Sie nun endgültig die Verschraubungen
mit 2 Maulschlüsseln geeigneter Schlüsselweite.
12. Halten Sie während des Schraubens auf jeden Fall
mit einem Maulschlüssel gegen.
Siehe Abbildung.
- 2
Führen Sie die Installation folgendermaßen durch:
1. Entnehmen Sie die erforderlichen Rohrquerschnitte
bitte der Tabelle „Technische Daten“.
Verwenden Sie nur Kältemittelleitungen in Kühlschrank-
qualität.
2. Entscheiden Sie sich für eine Abgangsvariante des
Innengerätes und schneiden Sie die Rohre der
Kältemittelverbindungsleitungen entsprechend ab.
3. Beachten Sie bei der Montage die Biegeradien der
Kältemittelleitungen und biegen Sie nie eine Stelle des
Rohres zweimal.
Versprödung und Rißgefahr können die Folge sein.
4. Nutzen Sie zur Montage die folgenden Werkzeuge:
Es dürfen nur Werkzeuge zur Verwendung kommen,
die für den Einsatz im Kältebereich zugelassen sind.
13. Versehen Sie die installierten Kältemittelleitungen,
einschließlich Verbinder, mit einer entsprechenden
Wärmedämmung.
14. Verwenden Sie nur für den Temperaturbereich ein-
setzbare diffusionsdichte Isolationsschläuche.
15. Sollten Sie sich für die Abgangsvariante 2 oder 4
entschieden haben (Abgänge durch die Wand), füh-
ren Sie die Kondensatwasser- und Steuerleitung
durch den Wanddurchbruch in das Innengerät ein.
Benötigen Sie zusätzlich eine Kondensatpumpe, so
ist diese vorher zu montieren.
16. Hängen Sie das Innengerät leicht nach hinten ge-
kippt in die zuvor montierte Wandhalterung ein und
drücken dann mit der Unterseite das Gerät gegen
die Halterung.
Gegenhalten
1. Maulschlüssel
Gegenhalten
2. Maulschlüssel
4. Lösen Sie die Befestigungsschrauben und nehmen
Sie die Wandhalterung vom Gerät.
5. Montieren Sie die Wandhalterung und hängen Sie
das Gerät ein.
6. Sichern Sie das Gerät mit den Befestigungsschrauben
an der Wandhalterung.
7. Nach erfolgter Montage sind die demontierten Ver-
kleidungsblenden in umgekehrter Reihenfolge wieder
zu montieren.
8. Bearbeiten Sie die verlegten Kältemittelleitungen
wie im Folgenden dargestellt:
Entgrater
Kältemittelleitung
Bördelwerkzeug
