Beachten Sie die Bedienungsanleitung der Pumpe und
die folgenden Hinweise:
Schützen das Gehäuse vor einem direkten Kontakt
mit dem Kondensat.
Überprüfen Sie die Betriebsspannung der Pumpe
und die Netzspannung auf Übereinstimmung.
Schließen Sie die Pumpe fest an die Steuerleitung
an.
Verwenden Sie den Alarmkontakt nur in Verbindung
mit einem Schütz oder Relais zur Abschaltung des
Außenteiles.
Öffnen Sie nicht das Gehäuse der Pumpe.
Reservoir mit Sensor
Das Reservoir dient zur Aufnahme des Kondensates.
Ein Sensor schaltet die Pumpe bei Erreichen eines be-
stimmten Wasserstandes ein.
Der elektronische Sensor erlaubt eine Achsdrehung
des Reservoirs bis 30°.

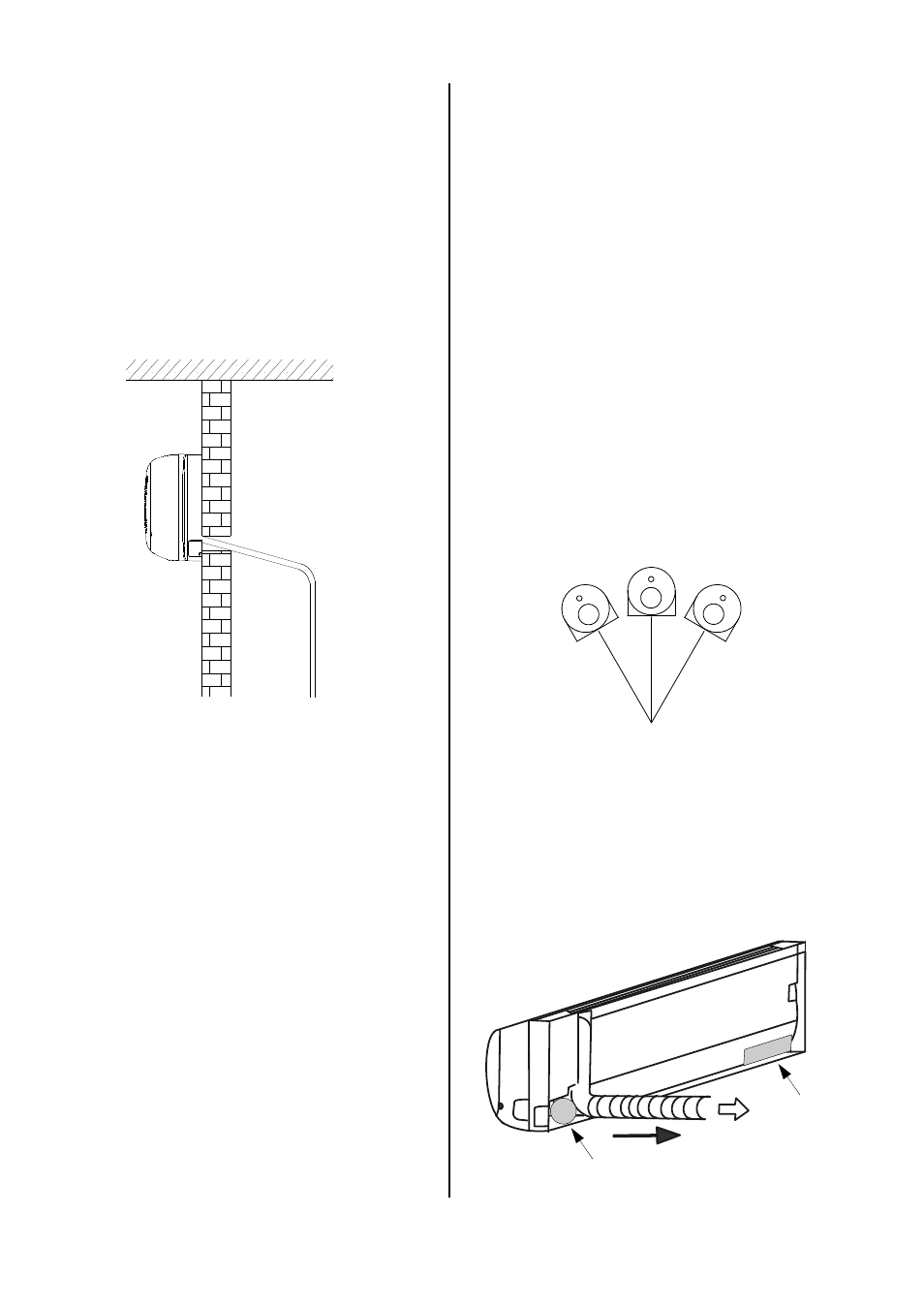

Drehung der Achse um bis zu 30°
nach rechts und links
Mögliche Montagelagen:
Pumpe
Die Befestigung der Pumpe erfolgt mit Hilfe der mitge-
lieferten selbstklebenden Klettbänder auf der, von hin-
ten gesehenen, rechten Geräterückseite.
Kondensatschlauch am Innengerät
Beachten Sie vor der Verlegung des Kondensat-
schlauches die folgenden Hinweise:
Der Kondensatablauf wird in der Regel zusammen
mit den Kältemittelleitungen verlegt.
Falls durch bauliche Gegebenheiten eine abweichende
Führung des Kondensatschlauches erforderlich ist,
kann der Schlauch auch durch einen anderen Ab-
gang des Innengerätes herausgeführt werden.
Achten Sie auf ein ausreichendes Gefälle zum
Abfluß.
Sehen Sie ein Gefälle von mindestens 2 % vor!
Falls das Kondensat in eine Abwasserleitung geführt
wird, sehen Sie bitte eine siphonartige Schlauchfüh-
rung als Geruchsverschluß vor.
Beim einem Gerätebetrieb unter 0°C Außentemperatur
ist auf eine frostsichere Verlegung zu achten.
Der im Lieferumfang enthaltene Kondensatschlauch
kann mit handelsüblichen Schläuchen von 17 mm
Innendurchmesser verlängert werden.
Verwenden Sie in jedem Fall geeignete Schlauch-
schellen.
Nach erfolgter Verlegung muß der freie Konden-
satablauf überprüft werden.
2 % Gefälle
Einsatz einer externen Kondensatpumpe
Die als Zubehör mit der EDV-Nr. 1613167 erhältliche
Kondensatpumpe fördert das im Innengerät anfallende
Kondensat, auch im steigenden Betrieb, zu ungünstig
gelegenen Abläufen. Die Pumpe kann innerhalb des
Gerätes installiert werden.
Die Kondensatpumpe besteht aus 2 Komponenten:
Dem Reservoir mit Sensor.
Der Pumpe.
Pumpe
Reservoir
