5
1 #
* !2 3 ! +
Die Geräte werden in einer stabilen Transportverpackung
aus Karton geliefert. Überprüfen Sie bitte sofort bei An-
lieferung die Geräte. Vermerken Sie eventuelle Schä-
den oder fehlende Teile auf dem Lieferschein und infor-
mieren Sie den Spediteur und Ihren Vertragspartner.
Für spätere Reklamationen kann keine Gewährleistung
übernommen werden.
)
Manueller Betrieb
Die Geräte können manuell in Betrieb genommen werden,
z. B. falls die ordnungsgemäße Funktion der Fernbedie-
nung nicht gewährleistet bzw. diese nicht vorhanden ist.
AUTO
REMOTE
CONTROL
COOL

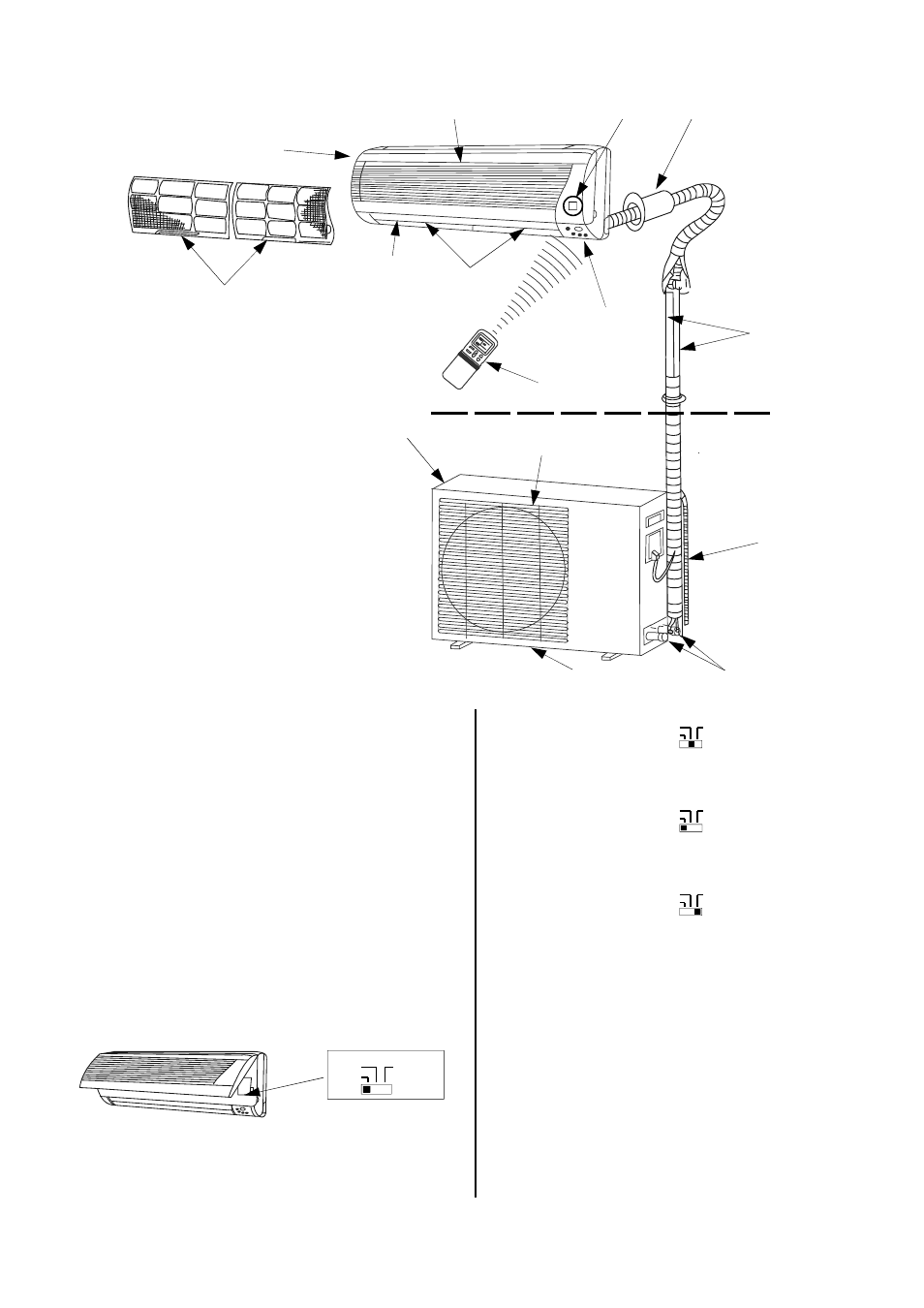

1 Innengerät RKS ... H-IT
2 Außenteil RKS ... H-AT
3 Infrarot-Fernbedienung
4 Verbindungsleitungen
5 Luftfilter
6 Ansauggitter
7 Ausblaslamelle mit Swingmotor
8 Manuelle Luftleitlamelle (verdeckt)
9 Anzeige– und Empfangsteil
10 Manuelles Bedientablau
11 Absperrventile
12 Verflüssigerlüfter
13 Wanddurchführung
14 Kondensatanschluß RKS ... H-AT
15 Kondensatanschluß RKS ... H-IT
11
3
4
7
8
15
9
5
Außenbereich
Innenbereich
2
1
14
AUTO HEAT (Heizen)
Im AUTO Betrieb erwärmt das Gerät die Raumtempe-
ratur auf die fest eingestellte Temperatur von 24 °C.
COOL (Kühlen)
Im COOL Betrieb kühlt das Gerät die Raumtemperatur
auf die fest eingestellte Temperatur von 24 °C.
REMOTE CONTROL
In der Stellung REMOTE
CONTROL kann die Re-
gelung über die Fernbedienung programmiert werden.
AUTO REMOTE
CONTROL
COOL
AUTO
REMOTE
CONTROL
COOL
AUTO
REMOTE
CONTROL
COOL
Anzeige- und Empfangsteil
Das Anzeige- und Empfangsteil zeigt die folgenden Be-
triebszustände an:
Operation LED: Status betriebsbereit
TIMER LED:
Status Timeraktivierung aktiv
PRE.-DEF. LED: Abtauzyklus / Heizmodus des Au-
ßenteiles aktiv
AUTO LED: Status Automatikbetrieb aktiv
12
10 13 6
Die Geräte RKS 335 bis RKS 371 verfügen über Tas-
ter, durch deren Betätigung die Betriebsart „Kühlen“,
o d e r
Öffnen Sie das Luftansauggitter und stellen Sie am Gerät
RKS 326 den Schalter des manuellen Bedientableaus
auf der rechten Seite in die entsprechende Stellung AU-
