Schnittstelle V.11/RS-422 1–5
1.2.2 Signalpegel

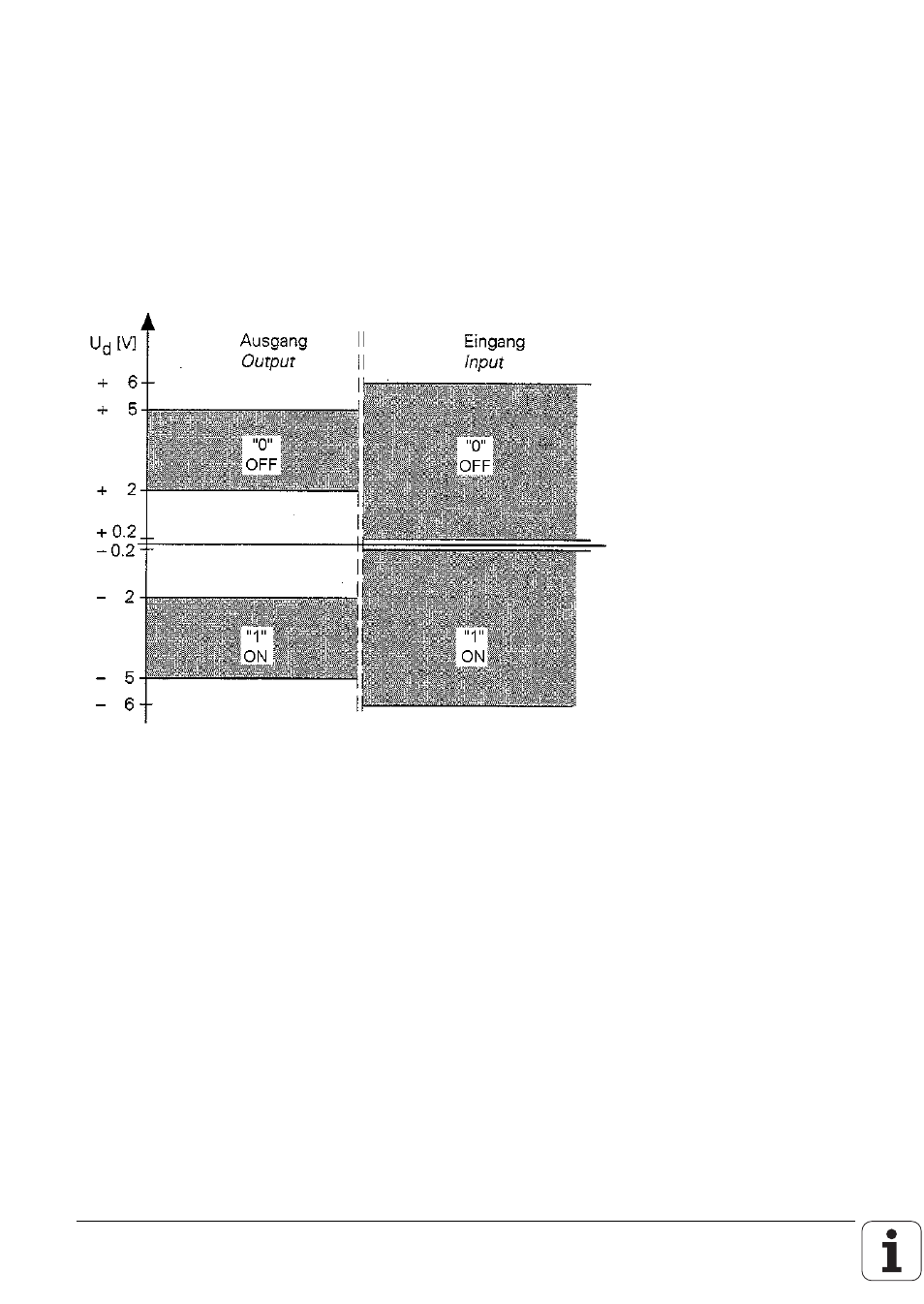

Bei der Schnittstelle V.11/RS-422 werden die Signale als Differenzspannung ausgegeben und wieder
eingelesen.
Dabei entspricht eine positive Differenzspannung einer logischen "0" (OFF) und eine negative Diffe-
renzspannung einer logischen "1" (ON).
Es werden Differenzspannungen zwischen
Udmin = 2V und Udmax = 5V ausgegeben und die Steuerung erkennt die Differenzspannungen
zwischen
Udmin = 0,2V und Udmax = 6V
als logisch definierte Pegel.
1.2.3 Datenübertragungssoftware von HEIDENHAIN
siehe Kap. 1.1.3
