1–4 Serviceanleitung Datenschnittstellen
1.2 Schnittstelle V.11/RS-422
Da die Möglichkeiten für die Schnittstelle V.24/RS-232-C eingeschränkt sind, wurde die Schnittstelle
V.11/RS-422 entwickelt. Auch diese ist standardisiert und arbeitet symmetrisch.
Die Schnittstelle V.11/RS-422 ist geeignet für Übertragungsraten bis zu 10 Mbit/sec.
Bei einer Baudrate von 38 400 Baud ist eine Übertragung über 1km Kabellänge möglich.
1.2.1 Hardware
Bei dem Standard V.11/RS-422 wird mit differentiellen Spannungen gearbeitet. Der Vorteil dieser
Technik ist die Tatsache, daß auf dem Übertragungsweg Einstrahlstörungen auf beide Signalleitun-
gen gleichzeitig und in gleicher Weise einwirken. Da beim Empfänger nur die Differenzspannungen
der beiden Signalleitungen ausgewertet werden, spielen die Einstrahlstörungen keine Rolle.
Auf diese Weise lassen sich wesentlich längere Leitungen einrichten und außerdem wird wegen der
Einschränkun-gen der Störeffekte auch die Übertragungsrate wesentlich höher.

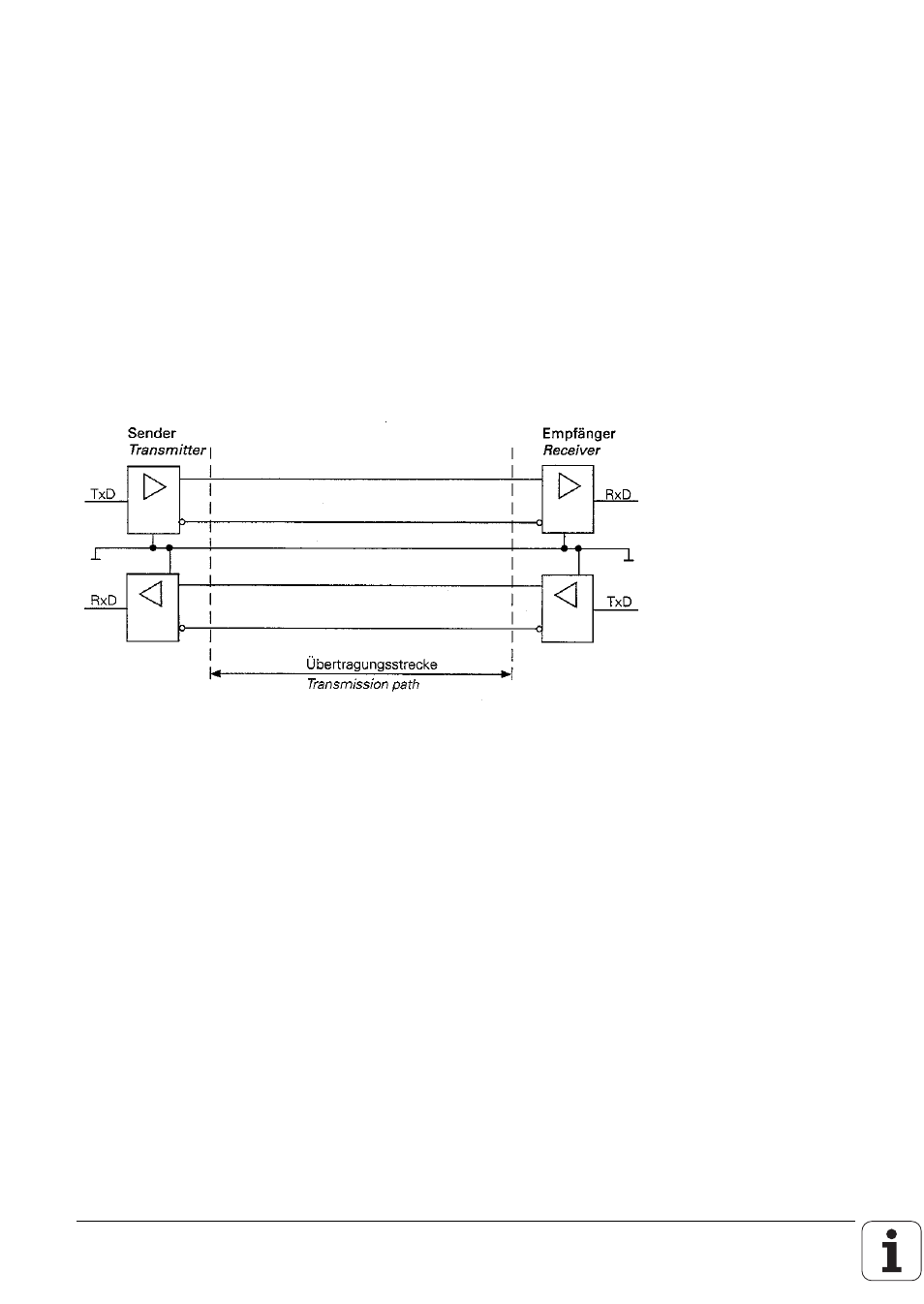

Prinzip der physikalischen Verbindung:
