6–2 Serviceanleitung Datenschnittstellen
Funktion der grünen LEDs auf der ETHERNET-Platine.
BS (D1), Bus-Select: Zugriff auf Ethernet-Controller durch CPU der TNC.
Diese LED muß beim Hochlaufen der Steuerung blinken!
LN (D2), Link: Link-Signal vom Server empfangen.
RX (D3), Received: Daten werden empfangen.
TX (D4), Transmitted: Daten werden gesendet.

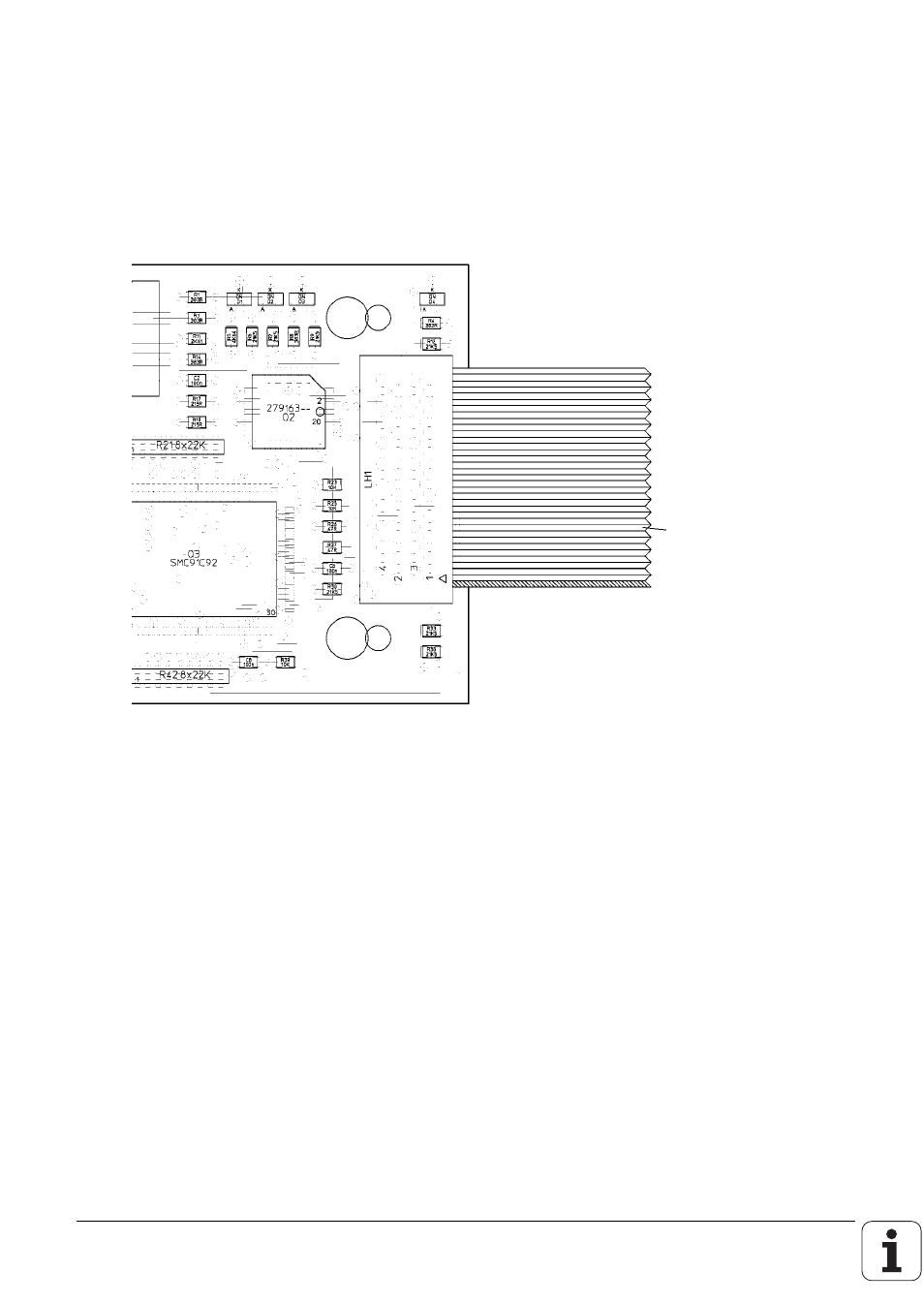

Flachbandleiter
zur Rechnerplatine
BS LN RX TX
