1–2

Serviceanleitung Datenschnittstellen

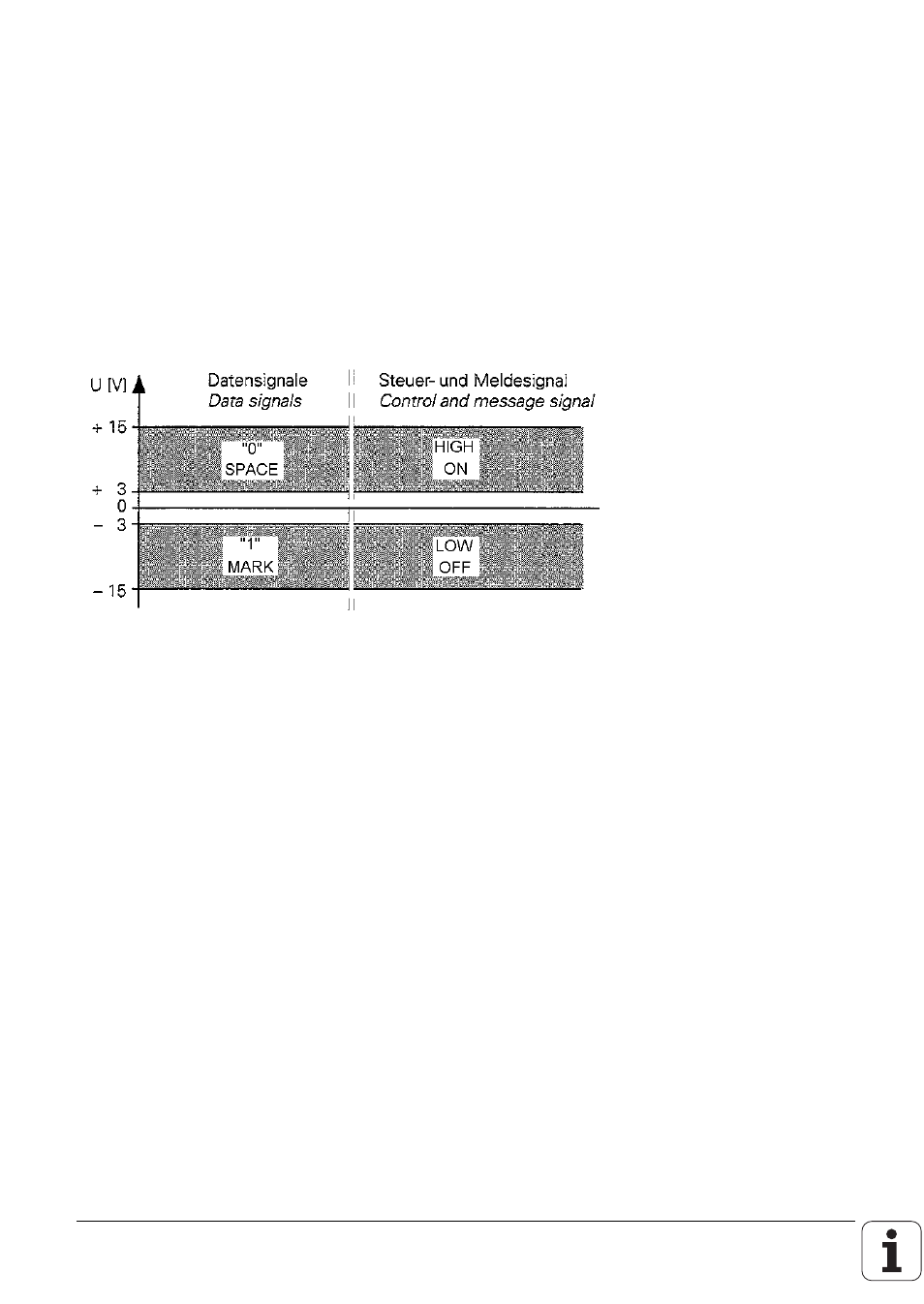

1.1.2 Signalpegel

Bei der Schnittstelle V.24/RS-232-C muß man zwei verschiedene Signalleitungen und deren Pegel
unterscheiden.
Datenleitungen:
Die Datensignale sind in einem Bereich von

3 bis

15V für logisch "1" (MARK) und in einem Bereich

von +3 bis+15V für logisch "0" (SPACE) definiert.
Steuer- und Meldeleitungen:
Diese Signale sind in einem Bereich von+3 bis +15V für ON (High) und in einem Bereich
von

3 bis

15V für OFF

(Low) definiert.

Für alle Signale gilt, daß der Spannungsbereich von

3 bis +3V nicht als Logikpegel definiert und

daher auch nicht auswertbar ist.
