Ethernet-Hardware-Anschluß 6–3
6.2 Ethernet-Hardware-Anschluß

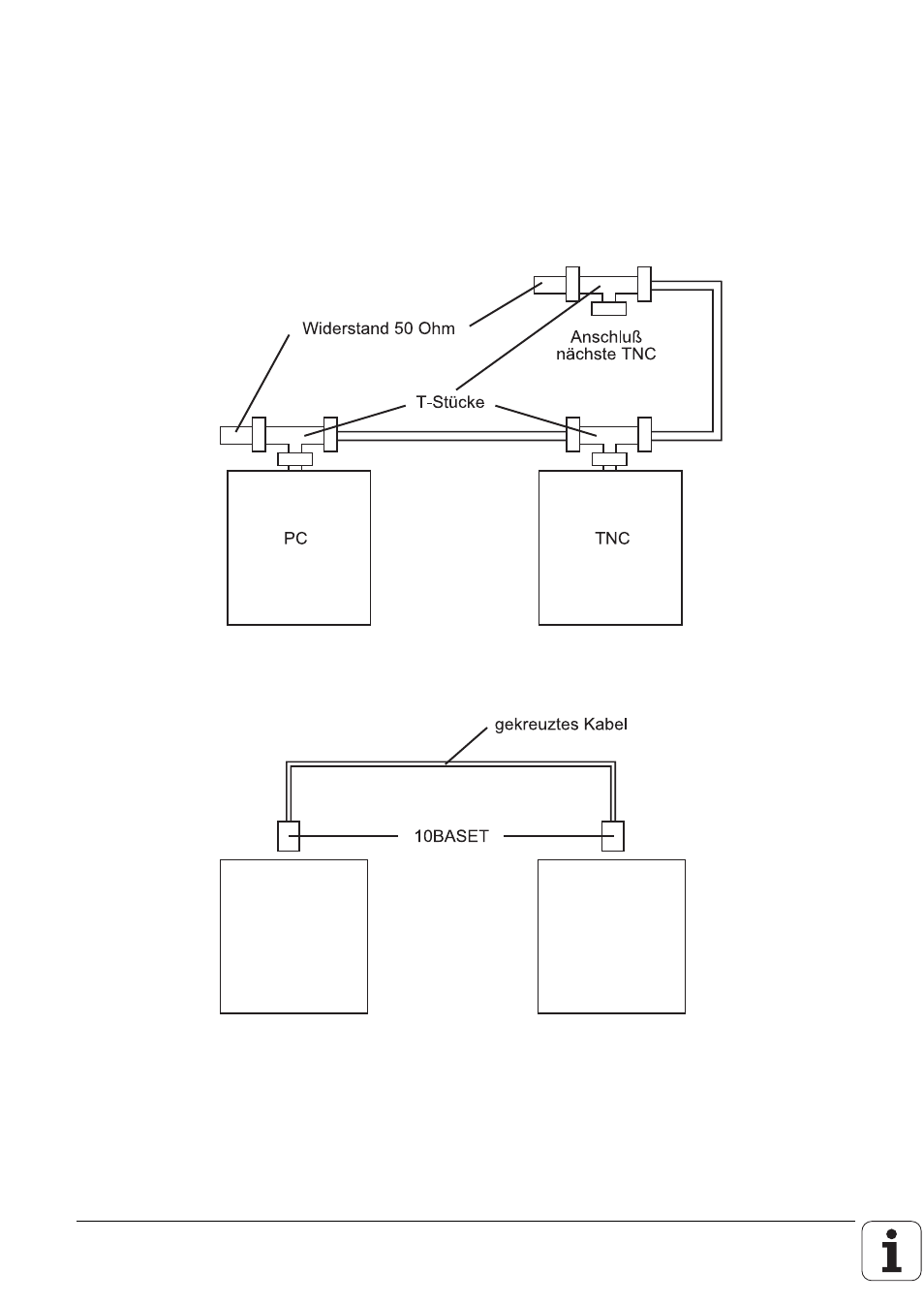

X26, 10Base2 Die Maximale Leitungslänge beträgt 185 m.
Bei längerer Leitungslänge muß ein zusätzlicher Verstärker verwendet werden.
Der Mindestabstand zwischen zwei T-Stücken beträgt 0.5 m.
Die Anzahl der T-Stücke ist auf maximal 30 Stück begrenzt.
Nicht verwendete Leitungsenden müssen mit 50 Ohm Widerständen
abgeschlossen werden.
X25, 10BaseT Wenn eine Direktverbindung von PC --> TNC mit 10BaseT realisiert wird, muß ein
gekreuztes Kabel verwendet werden.
PC TNC
Die Steckerbelegung des 10Base2- bzw. 10BaseT-Anschlusses finden Sie in Kapitel 2.2.
