Schnittstelle V.24/RS-232-C 1–1
1 Allgemeines zu den Datenschnittstellen
Je nach Ausführung der Geräte (Steuerungen, Zähler) stehen eine oder mehrere der nachfolgend
aufgeführten Datenschnittstellen zur Verfügung.
1.1 Schnittstelle V.24/RS-232-C
RS-232-C ist die Bezeichnung für eine serielle Schnittstelle nach dem gleichnamigen amerikani-
schen EIA-Standard für Übertragungsraten bis 19 200 Bit/sec. Die Datenübertragung erfolgt asyn-
chron mit einem Start-Bit vor, und einem oder zwei Stop-Bits nach jedem Zeichen.
Das Interface ist auf Übertragungsentfernungen bis zu 30 m ausgelegt.
Die Schnittstelle RS-232-C wurde mit unwesentlichen Änderungen übernommen und in Europa als
V.24-Schnittstelle eingeführt. Die deutsche Norm ist die DIN 66020.
1.1.1 Hardware
Die physikalische Verbindung zwischen zwei Schnittstellen V.24/RS-232-C ist eine unsymmetrische
Leitung d.h. die zentrale Masseverbindung zwischen Sender und Empfänger wird als Rückleitung
verwendet.

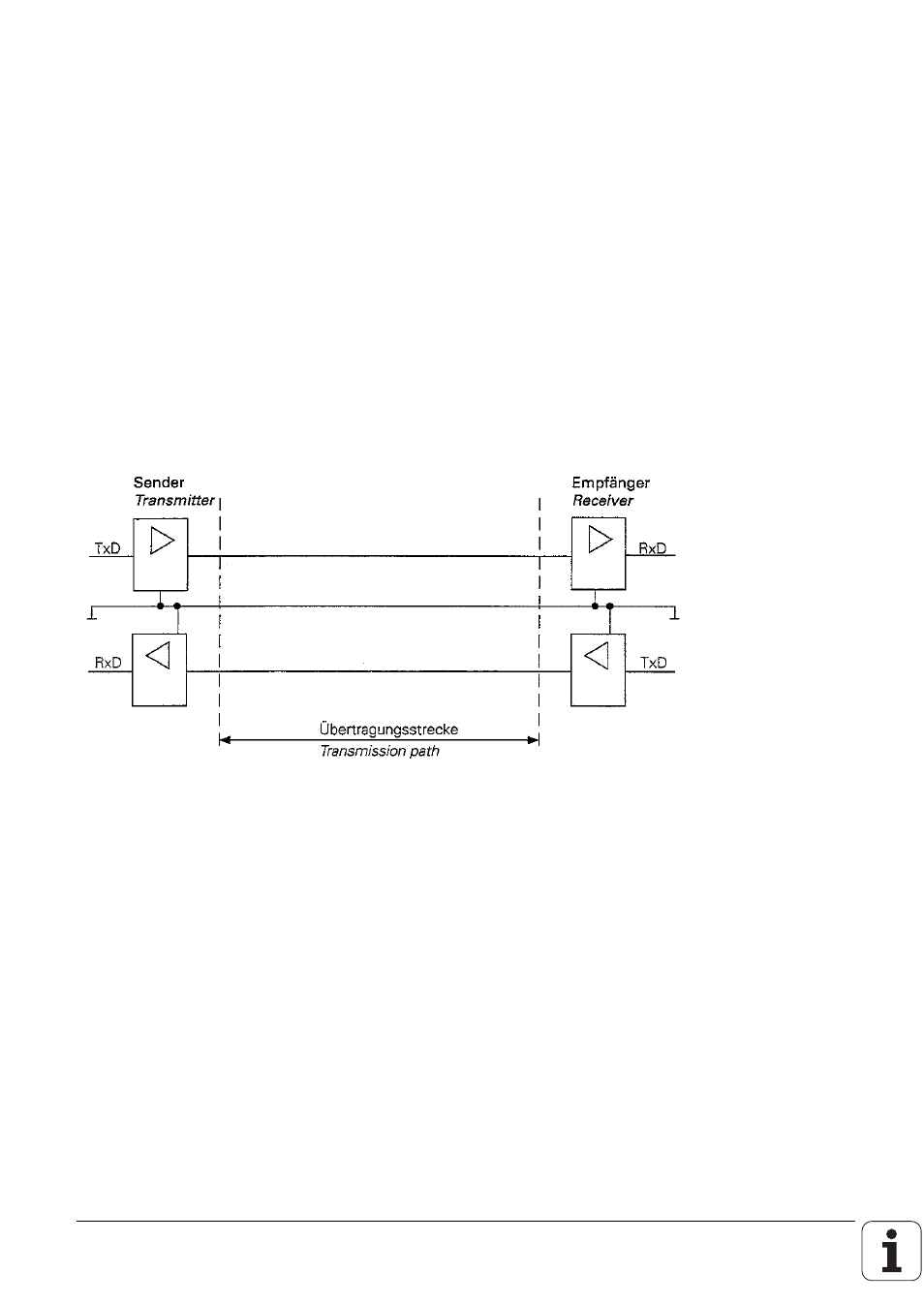

Prinzip der physikalischen Verbindung:
