3–10 Serviceanleitung Datenschnittstellen
Plan Nr.7

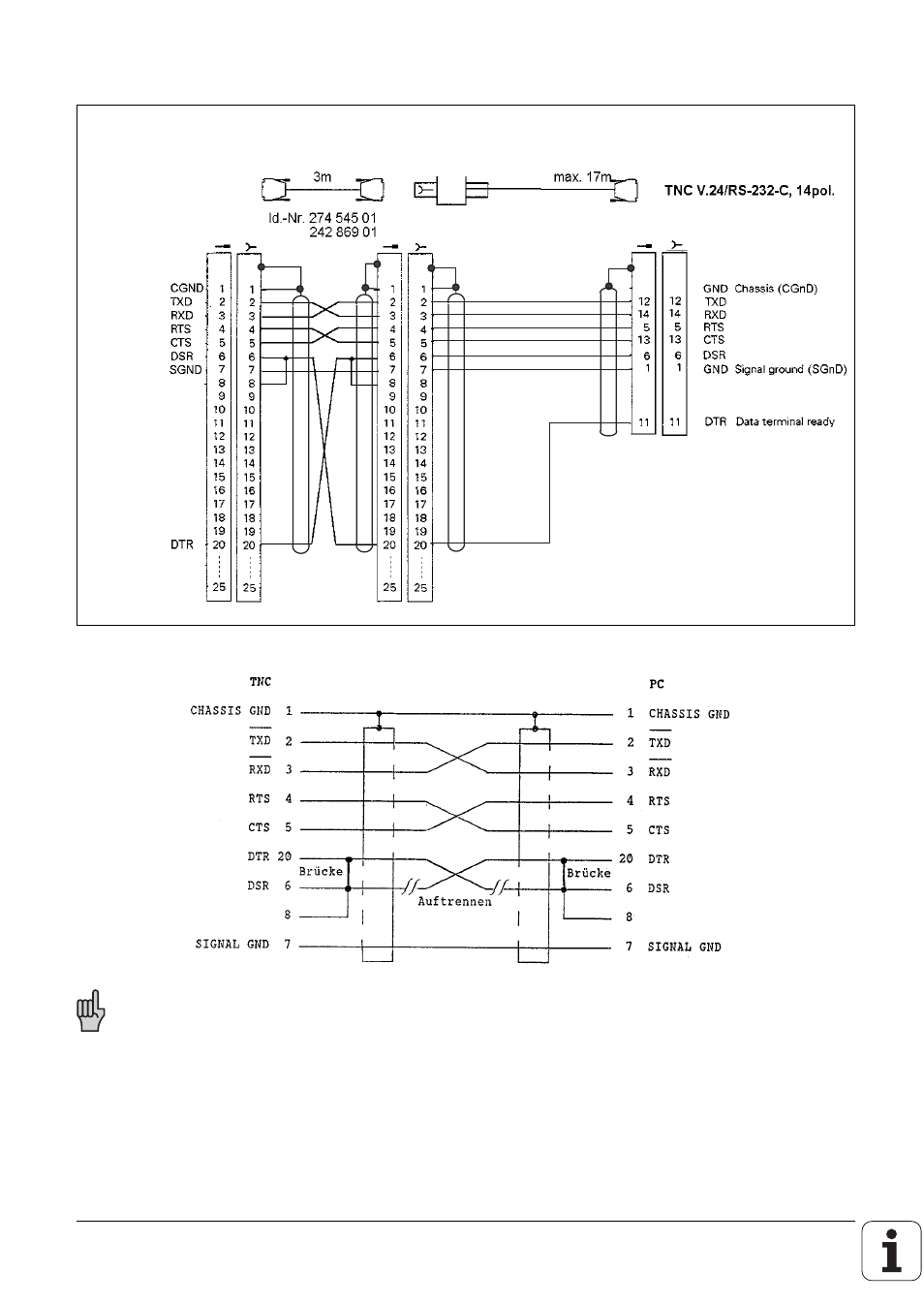

V.24/RS-232-C mit Adapterblock für Hardwarehandshake, TNC 14pol. / Peripheriegerät 25pol.
w s / b r w s / b r
b l
s w
V . 2 4 - A d a p t e r - B l o c k k o m p l e t t m i t K a b e l
V . 2 4 a d a p t e r b l o c k c o m p l e t e w i t h c a b l e
I d . - N r . 2 1 4 0 0 1 - 0 1
g n
b r
g e
g r
r s
w s
b l b l
b r
b n
g e y l
g n
g n
g r g y
r s
p k
r t r d
s w
b k
w s
w h
P e r i p h e r i e g e r ä t 2 5 p o l .
P e r i p h e r a l u n i t 2 5 - p i n
Achtung! Bei der TNC 145 bis TNC 155
B r i d g e B r i d g e
O p e n
Diese Änderung betrifft bei "Hardware-Handshake" die TNC 145 bis TNC 155. Es wurde bei
diesen Geräten die RTS-Leitung nicht herausgeführt, sondern fest auf "High" verdrahtet.
Bei Hardware-Handshake ist folgende Änderung durchzuführen:
Leitung zwischen "DSR" und "DTR" beidseitig auftrennen und "DSR" mit "DTR" (PC-seitig, Pin
6 mit Pin 20) brücken.
Ohne diese Änderung wird die Datenübertragung bei Hardware-Handshake nicht nur gestoppt
sondern direkt abgebrochen (wie Netz aus).
Bei der TNC 355 mit neuer Hardware können Sie diese Konfiguration nicht benutzen.
