10
BEZUGSPUNKTNR. =
1
Bezugspunkt-Setzen
Wenn Sie Bezugspunkte netzausfallsicher speichern wollen,
müssen Sie vorher die Referenzpunkte überfahren haben!
Nach dem REF-Fahren können Bezugspunkte neu gesetzt oder vor-
handene aktiviert werden.
Bezugspunkt-Setzen wählen.
Nummer des Bezugspunkts eingeben, z.B.12.
2
ENT
Bezugspunkt-Setzen
Für das Setzen der Bezugspunkte gibt es mehrere Möglichkeiten:
Ankratzen der Werkstückkante mit dem Werkzeug und anschlie-
ßend gewünschten Bezugspunkt setzen (siehe Beispiel), oder
Ankratzen zweier Kanten und Mittellinie als Bezugslinie setzen, oder
Ankratzen von vier Punkten eines Kreises und Mitte als Bezugspunkt
setzen. Die Werkzeugdaten des eingesetzten Werkzeugs werden dabei
automatisch berücksichtigt (siehe „Werkzeug-Korrekturen”).
Antasten der Werkstückkante mit dem Kantentaster und anschlie-
ßend den gewünschten Bezugspunkt setzen, oder Antasten zweier
Kanten und Mittellinie als Bezugslinie setzen (siehe Beispiele), oder
Ankratzen von vier Punkten eines Kreises und Mitte als Bezugspunkt
setzen. Taststift-Radius und -Länge werden automatisch berücksichtigt,
wenn die Werte in Parameter P25 und P26 eingetragen sind (siehe
„Betriebsparameter”).
Ein einmal gesetzter Bezugspunkt wird wie folgt aufgerufen: Y
X
2
1
Z
R=5mm

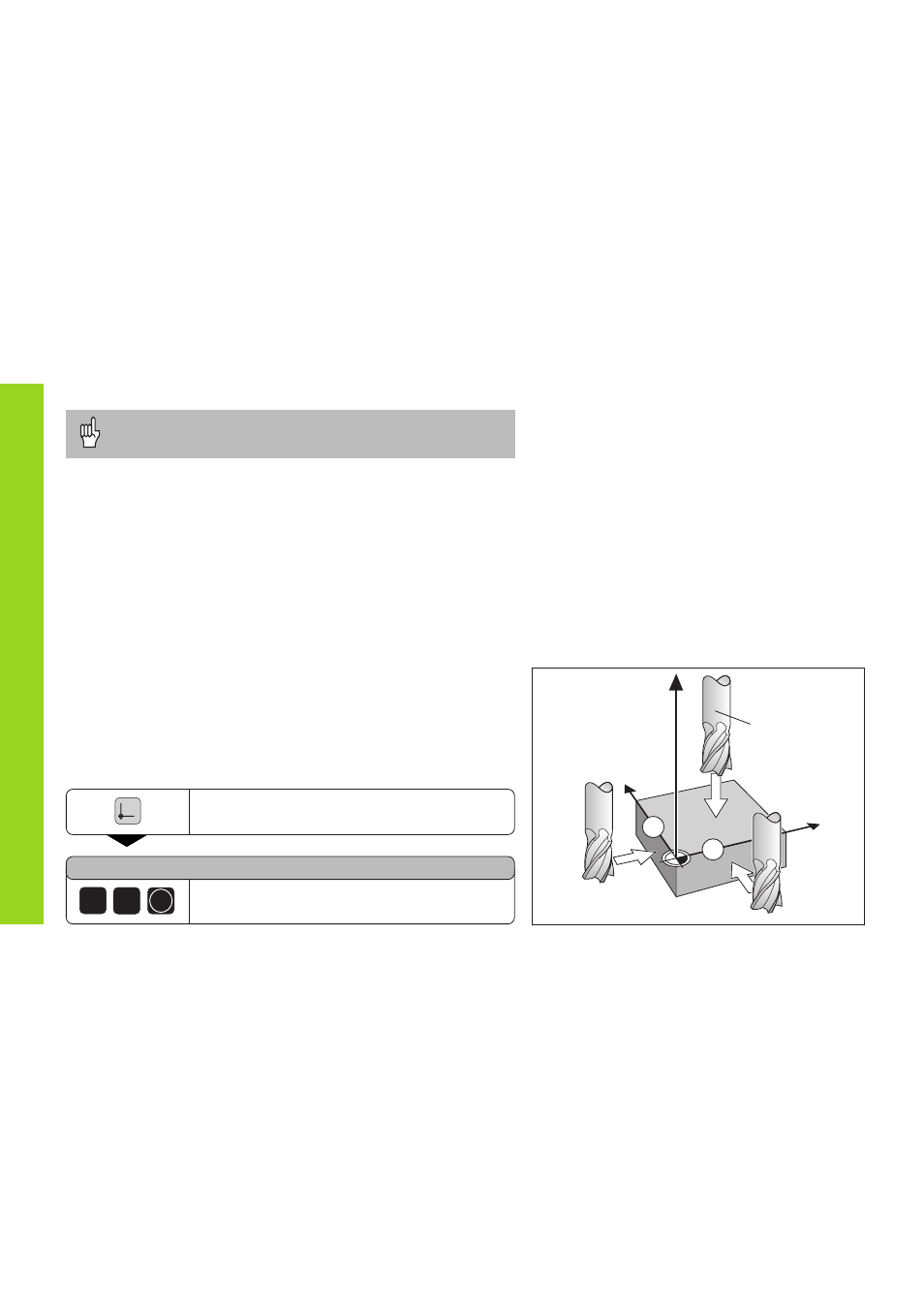

Bezugspunkt-Setzen mit dem Werkzeug
Beispiel:
Bearbeitungsebene X / Y
Werkzeug-Achse Z
Werkzeug-Radius R = 5 mm
Achsfolge beim X – Y – Z
Setzen der Bezugs-
punkte
