42
Netzanschluß/Aufstellen und Befestigen

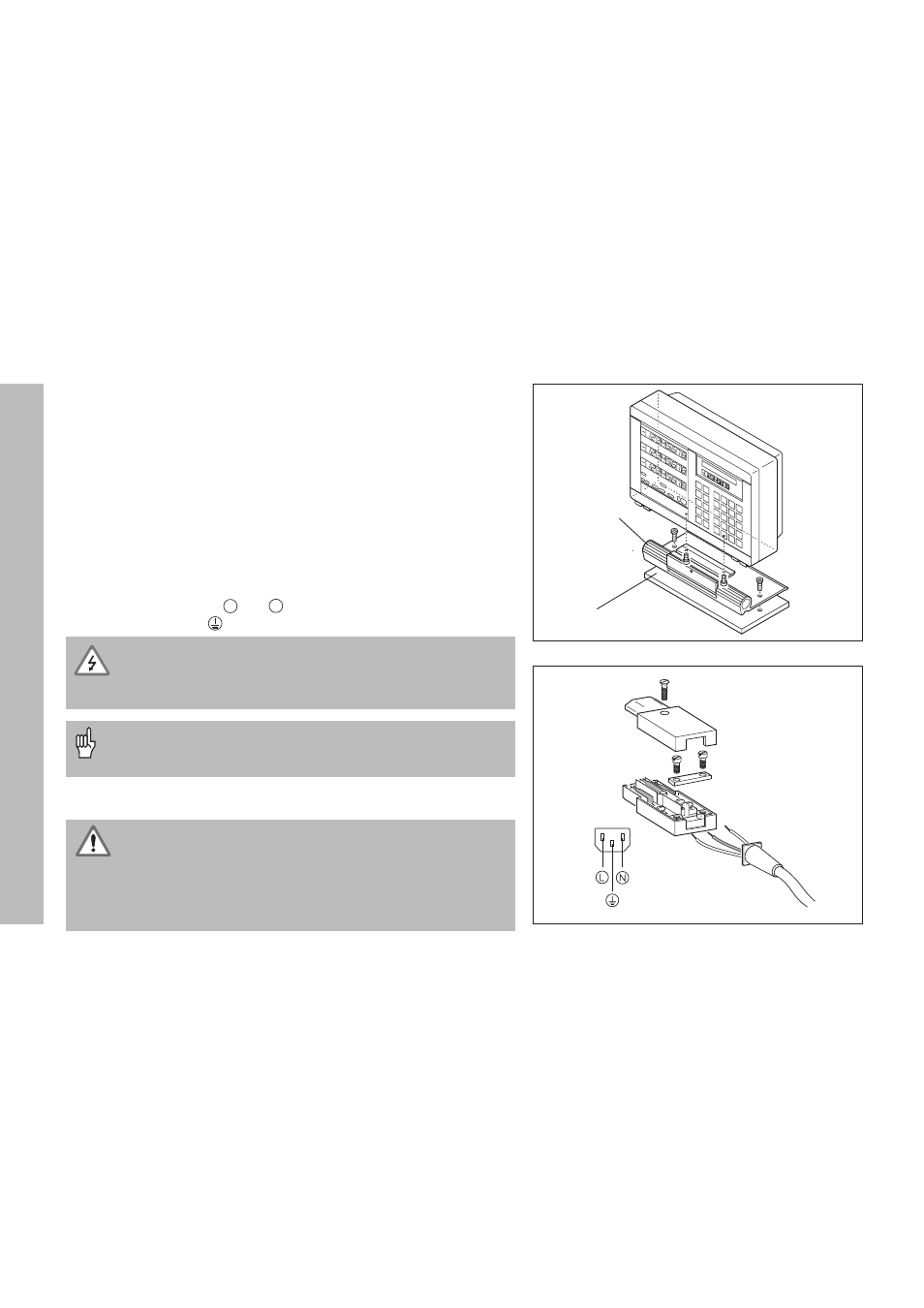

Aufstellen und Befestigen
ND 920/ND 960
Zum Festschrauben der Positionsanzeige auf einer Konsole verwenden
Sie die M4-----Gewinde in den Gummifüßen auf der Unterseite des
Gehäuses. Sie können die Positionsanzeige auch auf einen Schwenk-
fuß montieren, der als Zubehör lieferbar ist.
NDP 960
Der NDP 960 mit Einbaurahmen wird mit vier Schrauben in einem
Bedienpult befestigt (siehe „Abmessungen”).
Netzanschluß
Netzanschluß an Kontakt und ,
Schutzerde an Kontakt
anlegen!
• Stromschlag-Gefahr!
Schutzleiter anschließen!
Der Schutzleiter darf nie unterbrochen sein!
• Vor Öffnen des Gerätes Netzstecker ziehen!
Zur Erhöhung der Störfestigkeit den Erdungsanschluß auf der
Gehäuse-Rückseite mit dem zentralen Erdungspunkt der
Maschine verbinden (Mindestquerschnitt 6 mm
2 )!
Die Positionsanzeige arbeitet in einem Spannungsbereich von 100 V~
bis 240 V~ und benötigt daher keinen Netzwahlschalter.
Gefahr für interne Bauteile!
Nur Original-Ersatzsicherungen verwenden!
Im Gehäuse-Inneren befinden sich zwei Netzsicherungen und
eine Sicherung für die Schaltausgänge.
Typen:
Netz: F 2,5 A 250 V
Schaltausgänge: F 1 A
L N
HE IDE NH AIN
Schwenkfuß
Konsole
