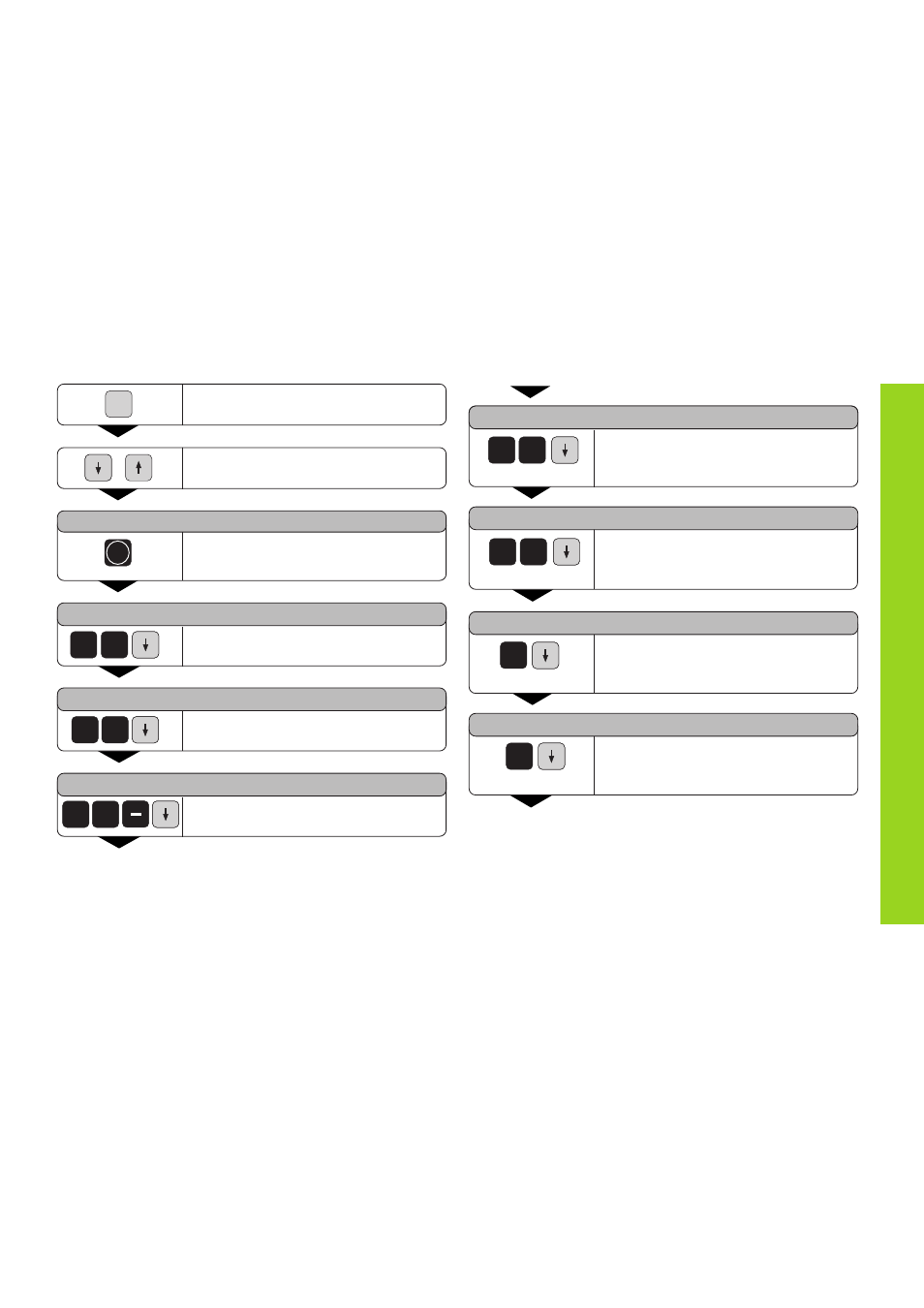

Sonderfunktionen wählen.
TASCHENMITTE X =
X-Koordinate der Taschenmitte ein-
geben z.B. 40, mit „Pfeil nach unten”
bestätigen.
0 4
TASCHENMITTE Y =
Y-Koordinate der Taschenmitte ein-
geben z.B. 26, mit „Pfeil nach unten”
bestätigen.
6 2
STARTPOS. Z =
Startposition für Werkzeugachse ein-
geben z.B 2, mit „Pfeil nach unten”
bestätigen.
SCHLICHTAUFMASS =
Schlichtaufmaß für letzten Bearbei-
tungsgang eingeben z.B. 1mm,
mit „Pfeil nach unten” bestätigen.
1
Funktion „Rechtecktasche” wählen.
SPEC
FCT
RECHTECKTASCHE ?
ENT
„Rechtecktasche” übernehmen.
SEITENLÄNGE X =
Seitenlänge in X-Richtung eingeben,
z.B. 60, mit „Pfeil nach unten” bestätigen.
SEITENLÄNGE Y =
Seitenlänge in Y-Richtung eingeben,
z.B. 45, mit „Pfeil nach unten” bestätigen.
TIEFE Z =
Tiefe der Tasche eingeben z.B. –15,
mit „Pfeil nach unten” bestätigen.
•
•
•
5 4
0 6
5 1
Rechtecktasche
•
•
•
