28

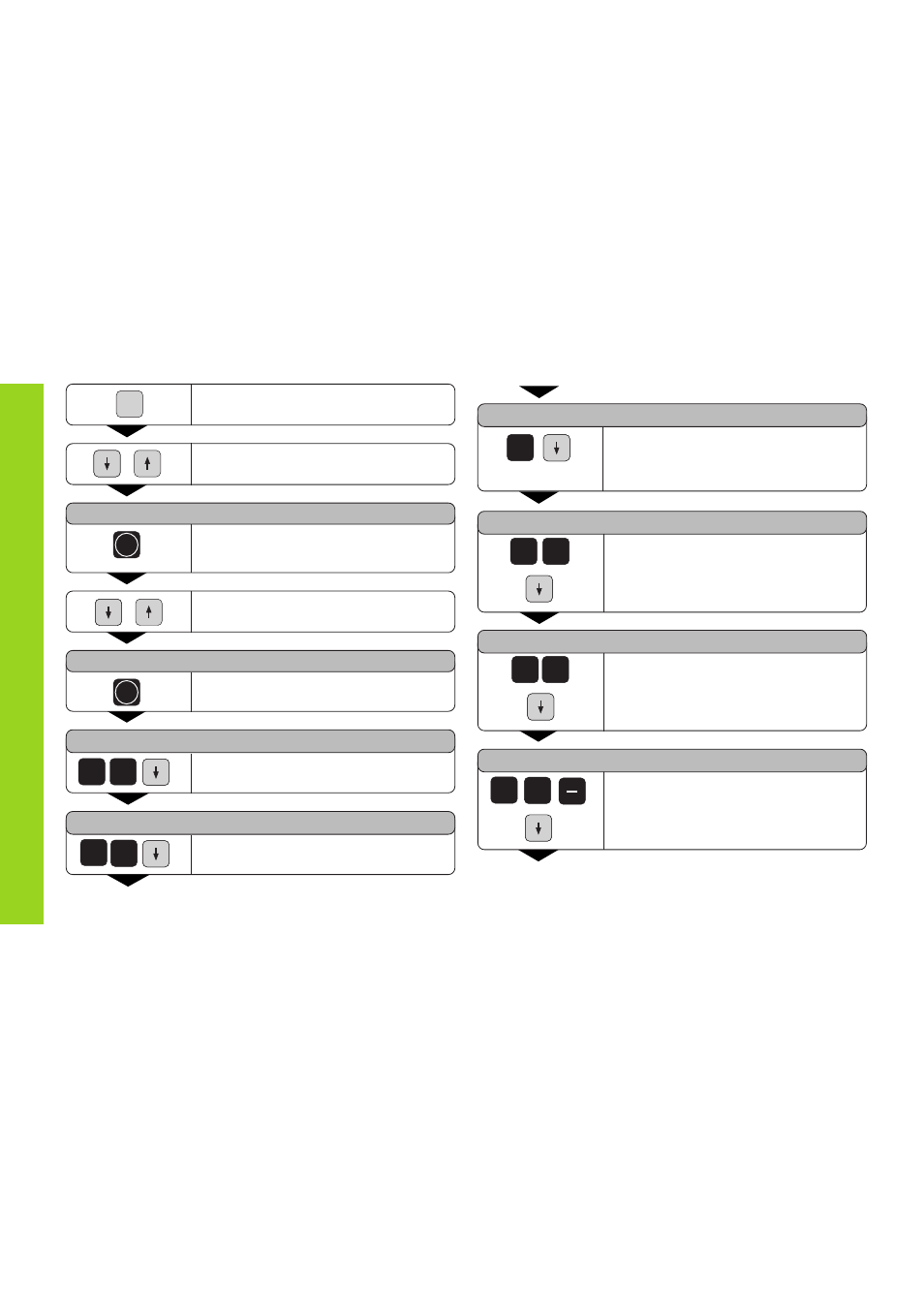

Sonderfunktionen wählen.
SPEC
FCT
Funktion „Bohrbilder” wählen.
BOHRBILDER ?
ENT
„Bohrbilder” übernehmen.
Funktion „Lochreihen” wählen.
LOCHREIHEN ?
ENT
„Lochreihen” übernehmen.
1.BOHRUNG X =
X-Koordinate der 1.Bohrungen eingeben,
z.B.20, mit „Pfeil nach unten” bestätigen.
BOHRUNGEN/REIHE =
Anzahl der Bohrungen in der Reihe ein-
geben z.B. 4 mit „Pfeil nach unten”
bestätigen.
0 2
1.BOHRUNG Y =
Y-Koordinate der 1.Bohrungen eingeben,
z.B.15, mit „Pfeil nach unten” bestätigen.
•
•
5 1
4
BOHRUNGSABSTAND =
Abstand der Bohrungen in der Reihe
eingeben, mit „Pfeil nach unten”
bestätigen.
WINKEL =
BOHRTIEFE =
Winkellage eingeben, z.B. 15 Grad, mit
„Pfeil nach unten” bestätigen.
Bohrtiefe eingeben, z.B. - 30 mm, mit
„Pfeil nach unten” bestätigen.
•
•
•
6 1
1 5
3 0
Lochreihen
