53
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Vereinfachte Verdrahtung
Vollständige Verdrahtung
Datenschnittstelle V.24/RS-232-C
(Option bei ND 920/ND 960)
An die Datenschnittstelle der Positionsanzeige ND kann für die
Meßwert- oder Programmausgabe ein Drucker, ein PC oder die
HEIDENHAIN-Disketten-Einheit FE 401 angeschlossen werden.
Die Datenschnittstelle ist fest auf folgendes Datenformat eingestellt:
1 Startbit
7 Datenbits
Even Parity Bit
2 Stop-Bits
Die Baudrate ist mit Parameter P50 einstellbar. Die Auswahl, ob auf
einen Drucker oder einen PC bzw. eine FE 401 übertragen wird, ist im
Kapitel Programm-Ein- und -Ausgabe beschrieben.

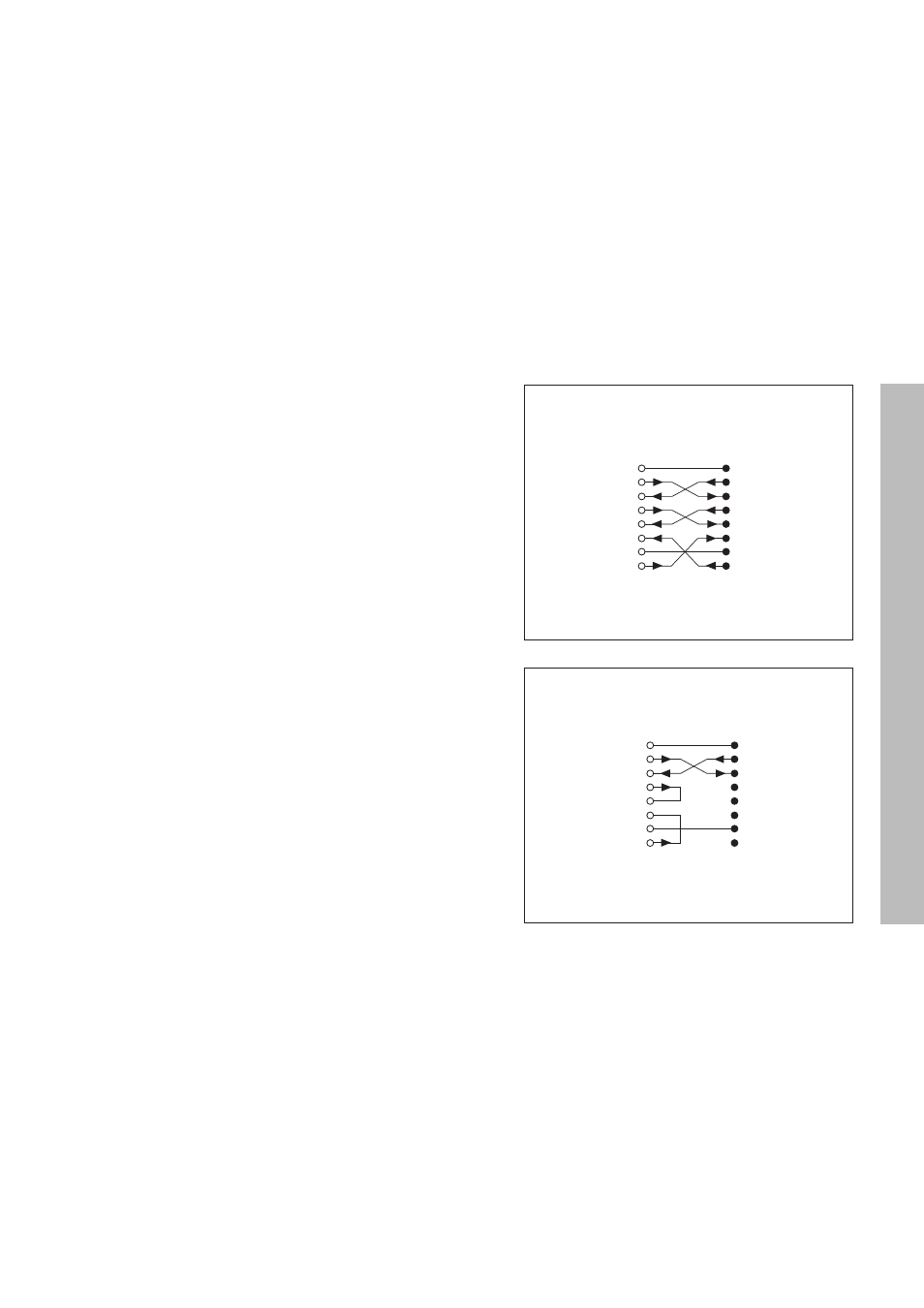

Für den Anschluß der Peripheriegeräte ist der Einsatz eines Kabels mit
voller Verdrahtung (Bild rechts oben) oder mit einfacher Verdrahtung
(Bild rechts unten) möglich.
Datenschnittstelle V.24/RS-232-C
1
GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
1
2
3
4
5
6
20
7
GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
CHASSIS
