24
Lochkreis/Lochkreissegment
Mit der Positionsanzeige ND können Lochkreise bzw. Lochkreis-
segmente schnell und einfach hergestellt werden. Die einzugebenden
Werte werden über die Hinweiszeile angefordert.
Jede Bohrung kann durch „Fahren auf Null” positioniert werden.
Dazu sind folgende Werte einzugeben:
• Anzahl der Bohrungen (max 999)
• Kreismittelpunkt
• Kreisradius
• Startwinkel für erste Bohrung
• Winkelschritt zwischen den Bohrungen (nur für Lochkreis-Segment)
• Bohrtiefe

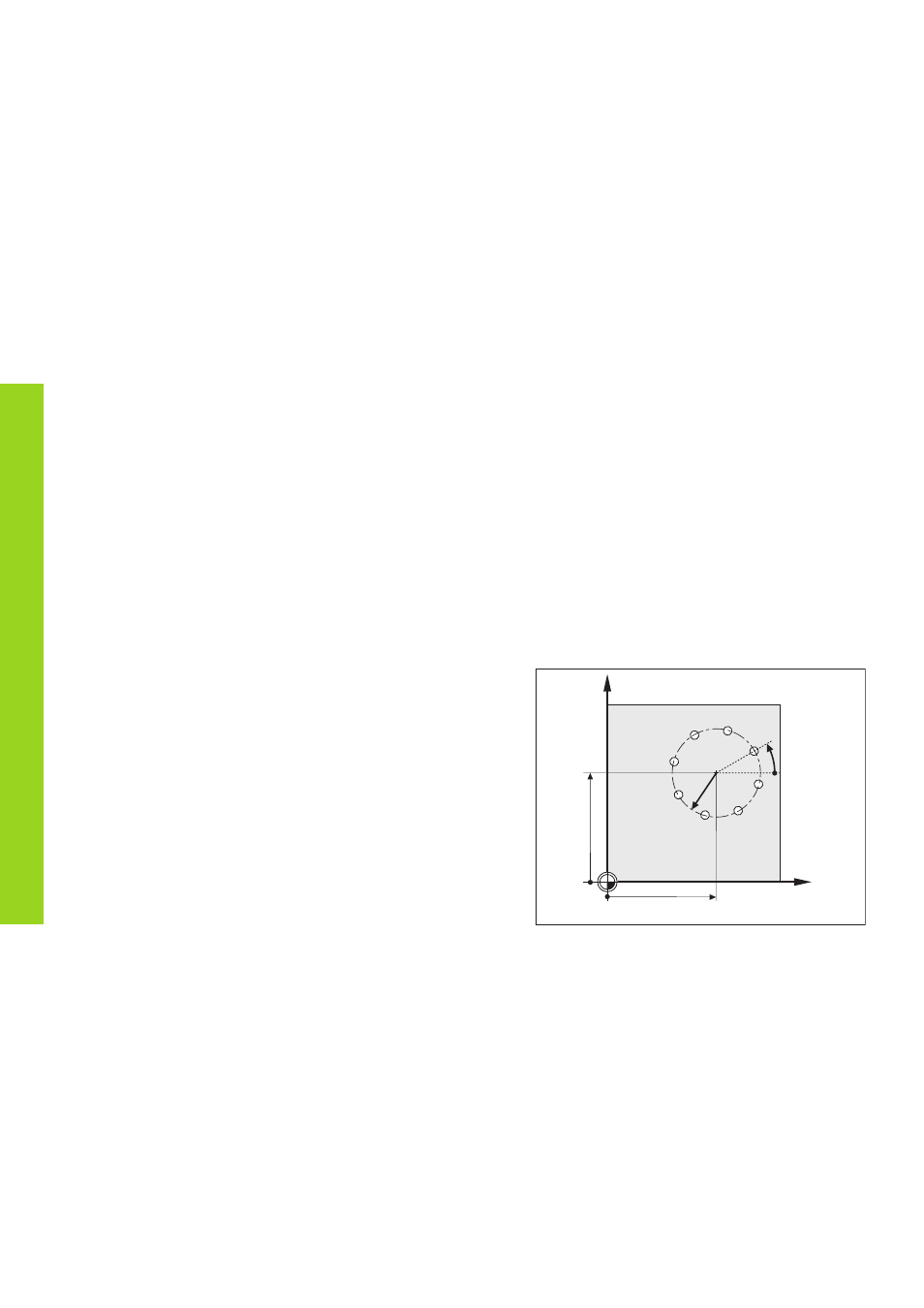

Beispiel:
Anzahl der Bohrungen 8
Koordinaten des Mittelpunktes X = 50 mm
Y = 50 mm
Lochkreis-Radius 20 mm
Startwinkel 30 Grad
Bohrtiefe Z = – 5 mm
Lochkreis/Lochkreissegment
Y
X
30
°
R20
50
50
0
0
