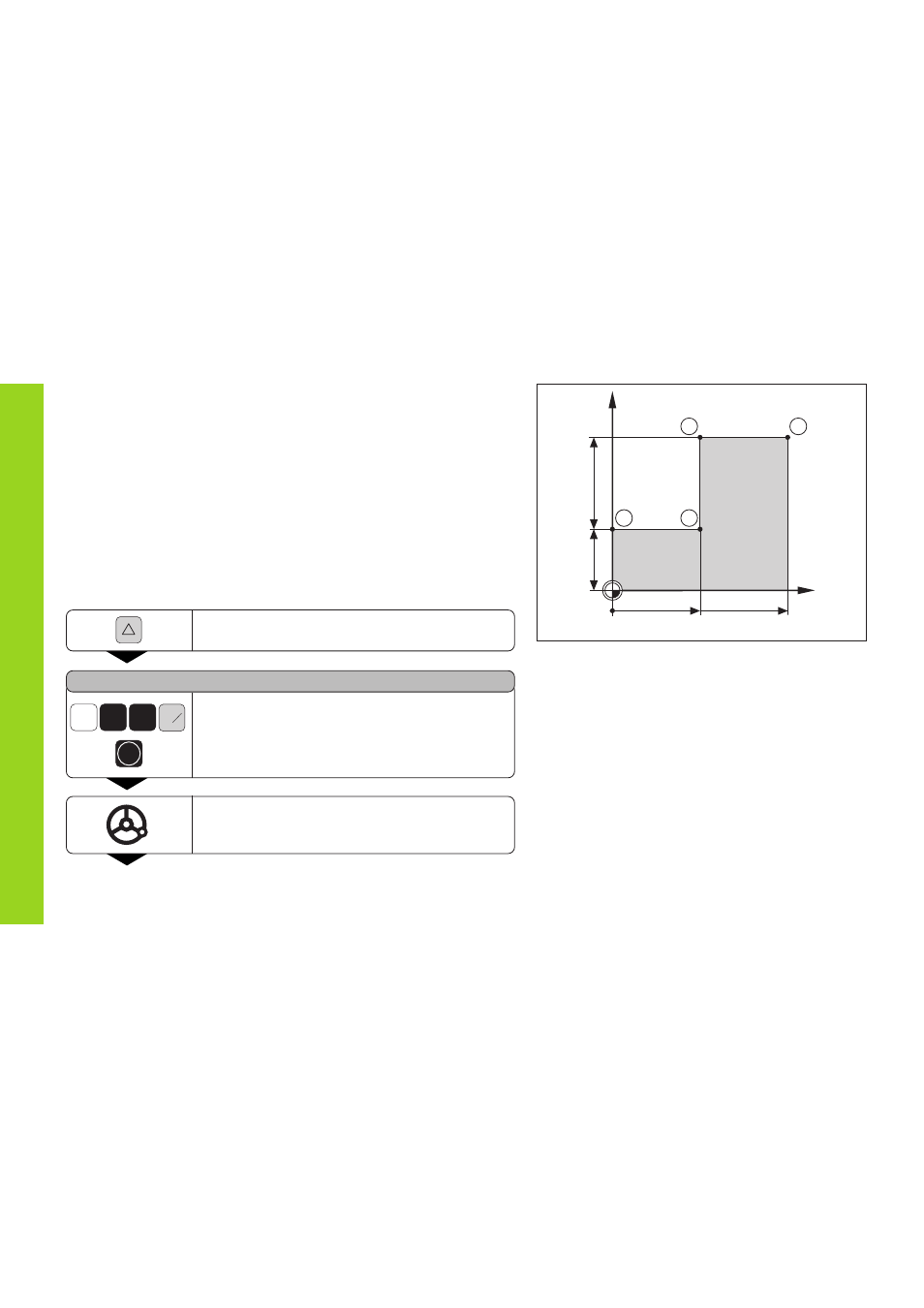

22
Achsen verfahren mit Restweg-Anzeige
R
+
-
Funktion Restweg-Anzeige wählen,
∆
in der Status-Anzeige leuchtet.
Achse wählen, Sollwert eingeben, z.B. 20 mm,
Radiuskorrektur R+ wählen, mit „ENT” bestätigen.
ENT
Y
0
2
Maschinen-Achse auf Null fahren
1.
•
•
•
Achsen verfahren mit Restweg-Anzeige
Standardmäßig steht in der Anzeige die Ist-Position des Werkzeugs.
Oft ist es jedoch günstiger, wenn Sie sich den Restweg zur Soll-
Position anzeigen lassen. Sie positionieren dann einfach durch Fahren
auf den Anzeigewert Null.
In der Restweg-Anzeige können Sie absolute oder relative
(inkrementale) Koordinaten eingeben. Eine aktive Radiuskorrektur wird
berücksichtigt.
Anwendungs-Beispiel: Stufe fräsen durch „Fahren auf Null”
Y
X
1
2
3
4
60
30
20
0
0
30
20
SOLLWERT X =
