Anschluß der Meßsysteme
Anschluß der Meßsysteme
Sie können alle HEIDENHAIN-Längenmeßsysteme mit sinusförmigen
Signalen (11 bis 40
µ
A
SS
) und abstandscodierten oder einzelnen
Referenzmarken anschließen.

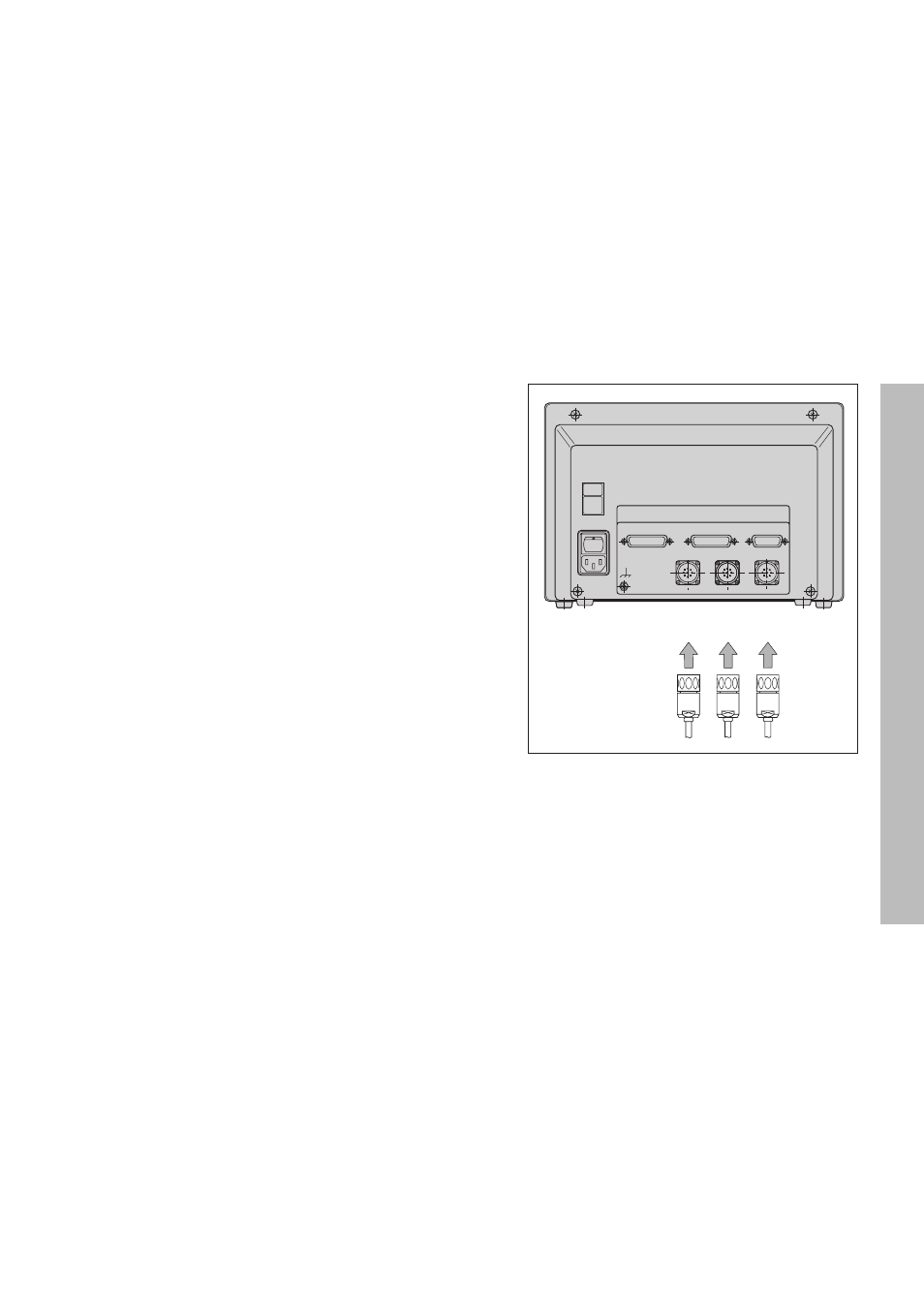

Zuordnung der Meßsysteme für die Positionsanzeigen:
Meßsystem-Eingang X1 für X-Achse
Meßsystem-Eingang X2 für Y-Achse
Meßsystem-Eingang X3 für Z-Achse (nur ND 960)
Meßsystem-Überwachung
Die Anzeigen verfügen über eine Meßsystemüberwachung, die
Amplitude und Frequenz der Signale überprüft. Ggf. wird eine der
folgenden Fehlermeldung ausgegeben:
AMPL.X ZU KLEIN
AMPL.X ZU GROSS
FRQ. ÜBERSCHR. X
Die Überwachung aktivieren Sie mit Parameter P45.
Falls Sie Längenmeßsysteme mit abstandscodierten Referenzmarken
verwenden, wird überprüft, ob der im Parameter P43 festgelegte
Abstand mit dem tatsächlichen Abstand der Referenzmarken überein-
stimmt. Ggf. wird folgende Fehlermeldung ausgegeben.
FEHLER: REF X
1)
Option bei ND 920/ND 960
X3
X2
X1
X10
X31(V.24 RS-232-C)
1)
X41(EXT)
1)
Z
X
Y
