30
Rechtecktasche
Die Positionsanzeige ND erleichtert auch das Fräsen von Rechteck-
taschen. Die einzugebenden Werte werden über die Hinweiszeile
angefordert.
Eine Bearbeitung beginnt in der Mitte der Tasche. Über die Restweg-
anzeige wird dann die weitere Bearbeitung spiralförmig nach außen
geführt, bis das Endmaß erreicht ist. Der letzte Bearbeitungsschritt ist
der Schlichtvorgang.
Die Zustellung ist abhängig vom Werkzeugradius und wird automatisch
berechnet. Zwei Bedingungen unter denen eine Bearbeitung nicht
gestartet werden kann, erzeugen die Fehlermeldung „FEHLER
WERKZEUG”.
Werkzeugdurchmesser = 0 oder
≥
Seitenlänge - 2 • Schlichtaufmaß
Jede Position wird durch „Fahren auf Null” erreicht.
Für eine vollständige Beschreibung der Rechtecktasche sind folgende
Werte einzugeben:
• 1. und 2. Seitenlänge
• Tiefe der Tasche
• Koordinaten der Startposition (Taschenmitte)
• Schlichtaufmaß
• Fräsrichtung (Gleichlauf/Gegenlauf)

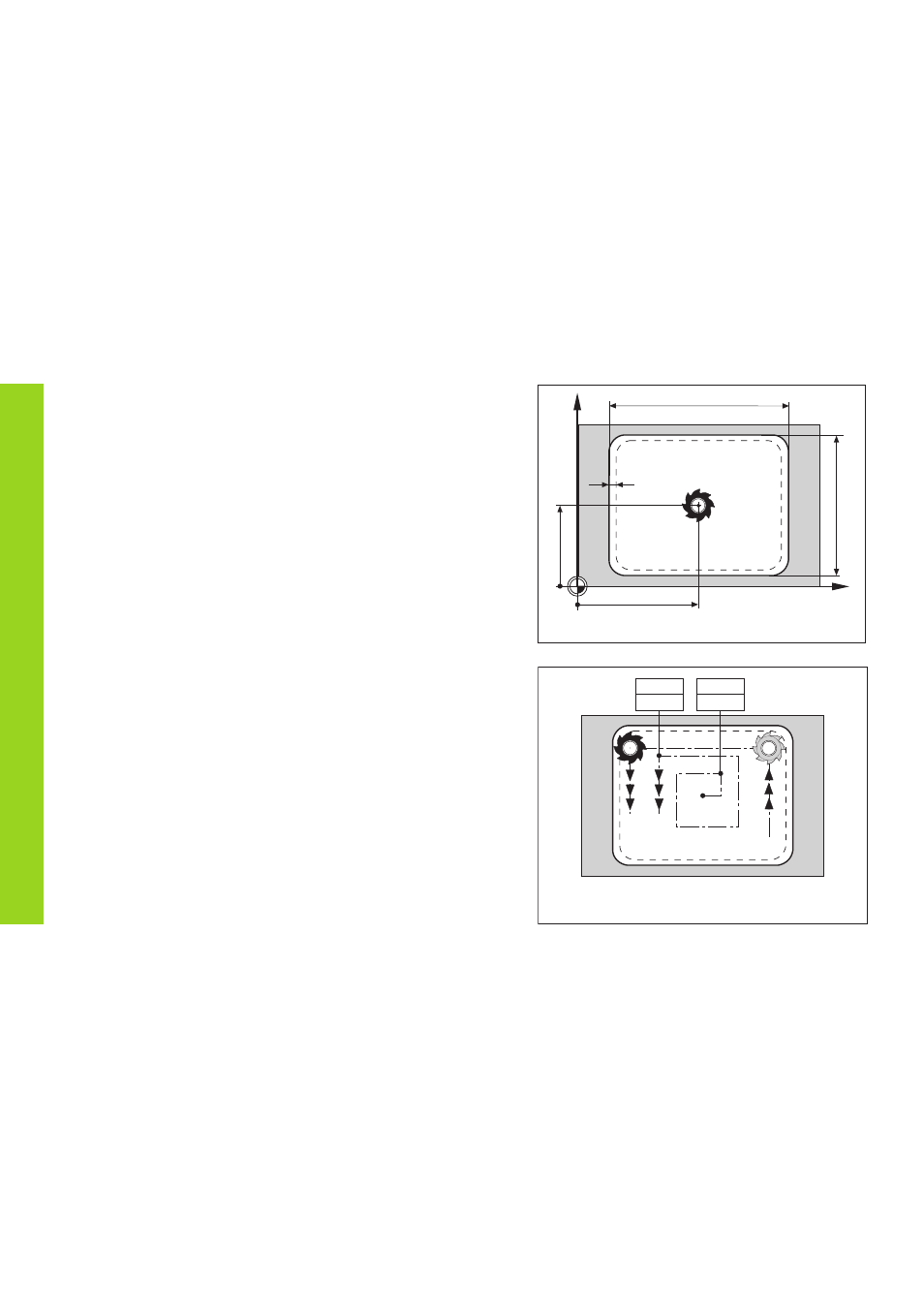

Rechtecktasche
26
0
45
60
1
Y
X
0
40
Beispiel:
Abmessungen der Tasche
X = 60 mm
Y = 45 mm
Tiefe Z = -15 mm
Mittelpunktskoordinaten X = 40 mm
Y = 26 mm
Startposition Z = 2 mm
Schlichtaufmaß 1 mm
Fräsrichtung Gleichlauf
Step 7
0.000 Step 2
0.000
