1.2 Bildschirm und Bedienfeld
Bildschirm

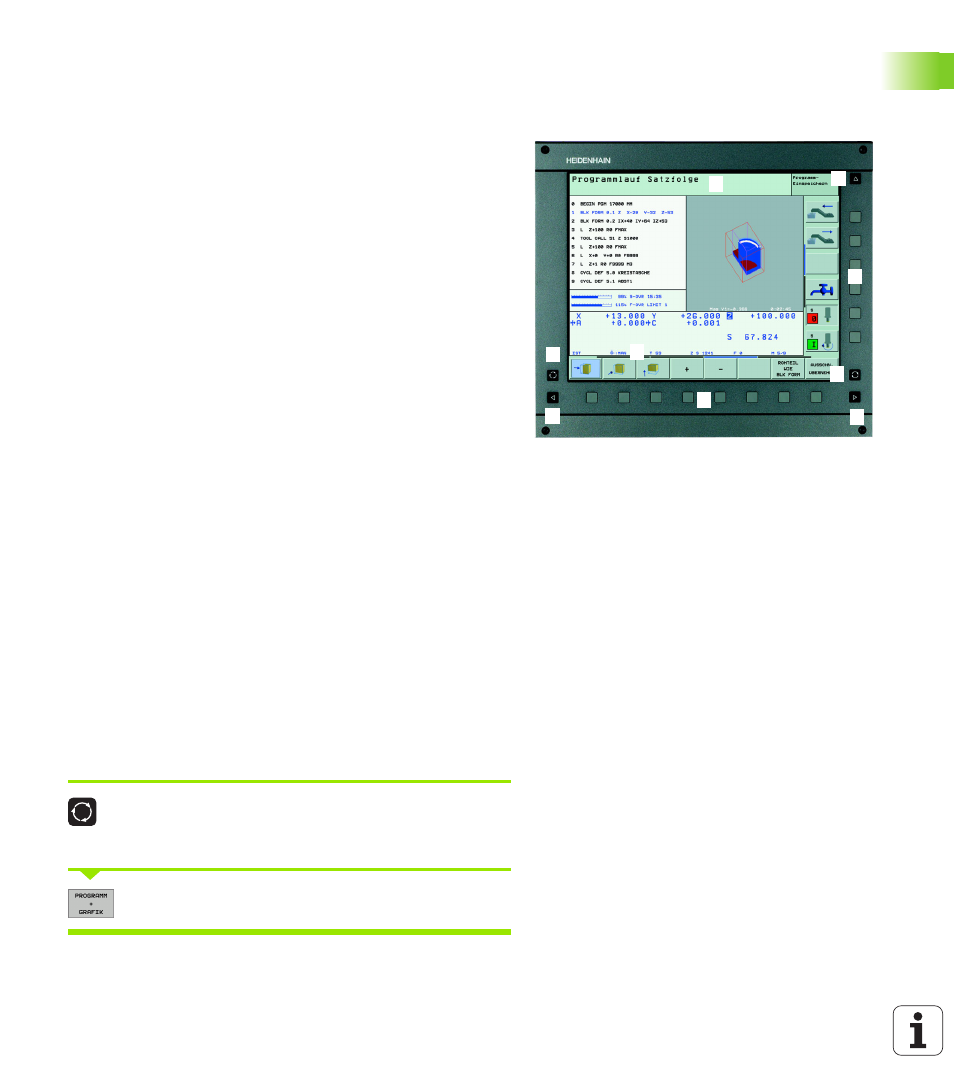

Die TNC wird mit dem Farb-Flachbildschirm BF 150 (TFT) geliefert
(siehe Bild).
Bildschirm-Aufteilung festlegen
Der Benutzer wählt die Aufteilung des Bildschirms: So kann die TNC
z.B. in der Betriebsart Programm-Einspeichern/Editieren das Pro-
gramm im linken Fenster anzeigen, während das rechte Fenster
gleichzeitig z.B. eine Programmier-Grafik darstellt. Alternativ lässt sich
im rechten Fenster auch die Programm-Gliederung anzeigen oder aus-
schließlich das Programm in einem großen Fenster. Welche Fenster
die TNC anzeigen kann, hängt von der gewählten Betriebsart ab.
Bildschirm-Aufteilung festlegen:
Bildschirm-Umschalttaste drücken: Die Softkey-Lei-
ste zeigt die möglichen Bildschirm-Aufteilungen an,
siehe „Betriebsarten”, Seite 41
Bildschirm-Aufteilung mit Softkey wählen
1 Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die
angewählten Betriebsarten an: Maschinen-Betriebsarten links und
Programmier-Betriebsarten rechts. Im größeren Feld der Kopfzeile
steht die Betriebsart, auf die der Bildschirm geschaltet ist: dort
erscheinen Dialogfragen und Meldetexte (Ausnahme: Wenn die
TNC nur Grafik anzeigt).
2 Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer Softkey-
Leiste an. Diese Funktionen wählen Sie über die darunterliegen-
den Tasten. Zur Orientierung zeigen schmale Balken direkt über
der Softkey-Leiste die Anzahl der Softkey-Leisten an, die sich mit
den außen angeordneten schwarzen Pfeil-Tasten wählen lassen.
Die aktive Softkey-Leiste wird als aufgehellter Balken dargestellt.
3 Softkey-Wahltasten
4 Softkey-Leisten umschalten
5 Festlegen der Bildschirm-Aufteilung
6 Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
7 Softkey-Wahltasten für Maschinenhersteller-Softkeys
8 Softkey-Leisten für Maschinenhersteller-Softkeys umschalten
1 3
1 1
4 4
5
1 6
7
8
2
