HEIDENHAIN iTNC 530
47
1
.4 Stat
us-Anz
eig
e
n

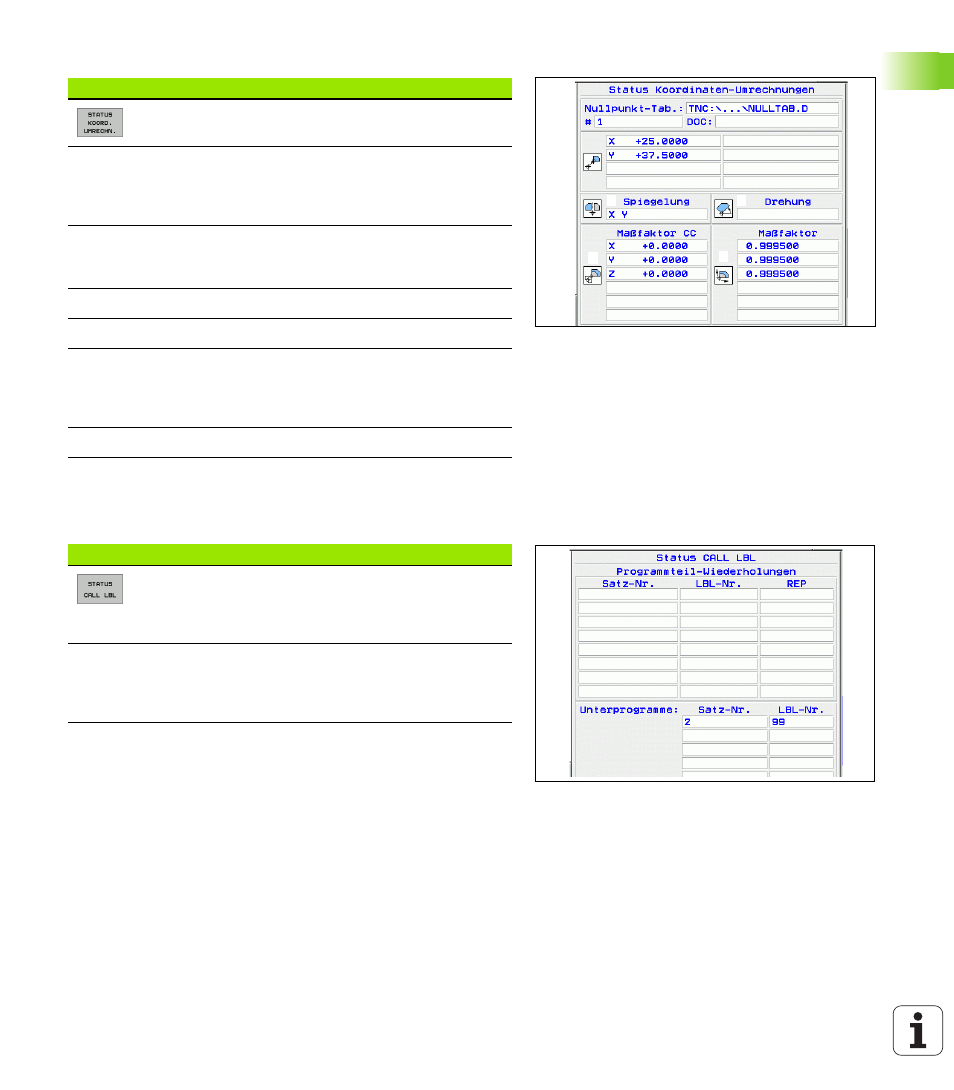

Koordinaten-Umrechnungen
Siehe “Zyklen zur Koordinaten-Umrechnung” auf Seite 459.
Programmteil-Wiederholung/Unterprogramme
Softkey
Zuordnung
Bedeutung
1
Name der aktiven Nullpunkt-Tabelle
2
Aktive Nullpunkt-Nummer (#), Kom-
mentar aus der aktiven Zeile der akti-
ven Nullpunkt-Nummer (DOC) aus
Zyklus 7
3
Aktive Nullpunkt-Verschiebung (Zyklus
7); Die TNC zeigt eine aktive Nullpunkt-
Verschiebung in bis zu 8 Achsen an
4
Gespiegelte Achsen (Zyklus 8)
5
Aktiver Drehwinkel (Zyklus 10)
6
Aktiver Maßfaktor / Maßfaktoren
(Zyklen 11 / 26); Die TNC zeigt einen
aktiven Maßfaktor in bis zu 6 Achsen
an
7
Mittelpunkt der zentrischen Streckung
Softkey
Zuordnung
Bedeutung
1
Aktive Programmteil-Wiederholungen
mit Satz-Nummer, Label-Nummer und
Anzahl der programmierten/noch aus-
zuführenden Wiederholungen
2
Aktive Unterprogramm-Nummern mit
Satz-Nummer, in der das Unterpro-
gramm gerufen wurde und Label-Num-
mer die aufgerufen wurde
6
7
5
4
3
1
2
1
2
