482 8 Programmieren: Zyklen
8.1
0
Sond
er
-Z
yklen
TOLERANZ (Zyklus 32, Software-Option 2)

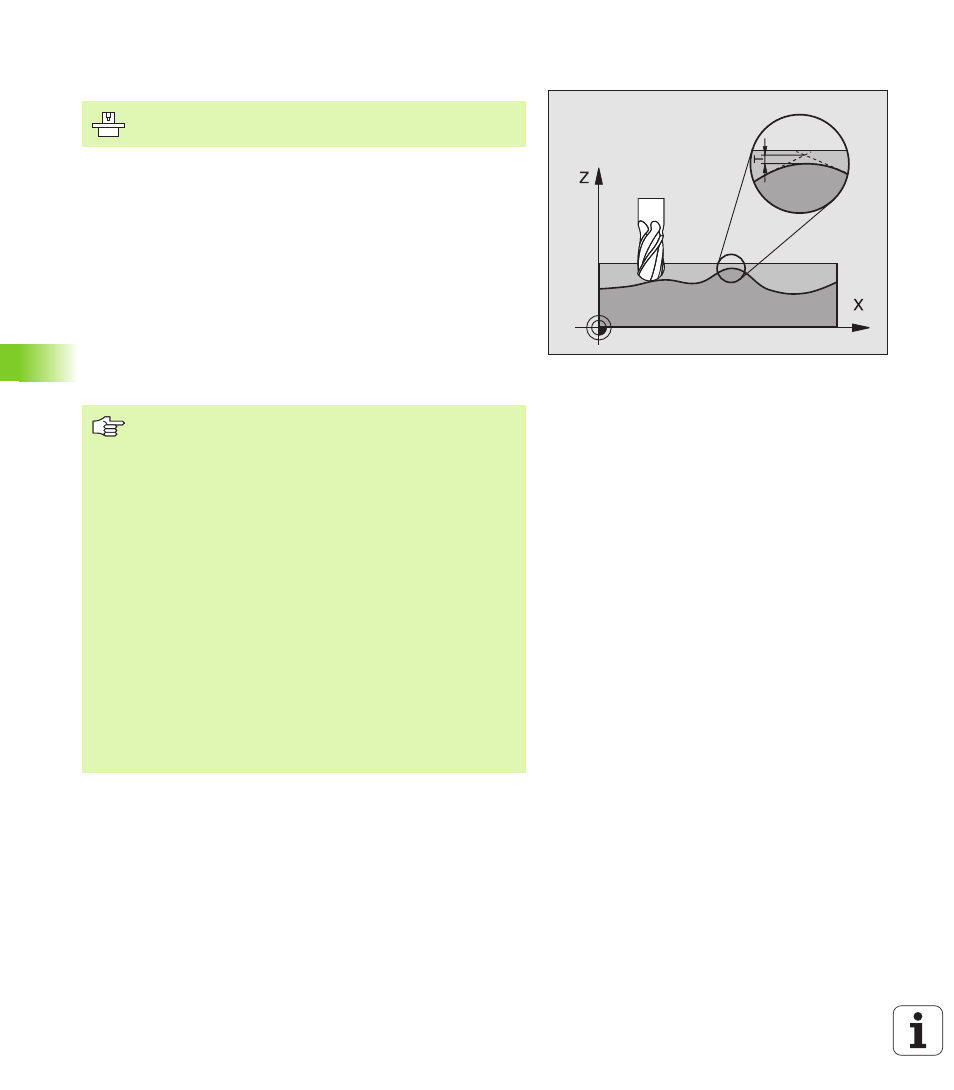

Die TNC glättet automatisch die Kontur zwischen beliebigen (unkorri-
gierten oder korrigierten) Konturelementen. Dadurch verfährt das
Werkzeug kontinuierlich auf der Werkstück-Oberfläche. Zusäztlich
wirkt die Toleranz auch bei Verfahrbewegungen auf Kreisbögen. Falls
erforderlich, reduziert die TNC den programmierten Vorschub automa-
tisch, so dass das Programm immer „ruckelfrei“ mit der schnellst-
möglichen Geschwindigkeit von der TNC abgearbeitet wird. Die defi-
nierte Toleranz wird von der TNC immer eingehalten, so dass die
Oberflächengüte erhöht und die Maschinenmechanik geschont wird.
Durch das Glätten entsteht eine Konturabweichung. Die Größe der
Konturabweichung (Toleranzwert) ist in einem Maschinen-Parameter
von Ihrem Maschinenhersteller festgelegt. Mit dem Zyklus 32 können
Sie den voreingestellten Toleranzwert verändern und unterschiedliche
Filtereinstellungen wählen.
Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
Beachten Sie vor dem Programmieren
Zyklus 32 ist DEF-Aktiv, das heißt ab seiner Definition im
Programm wirksam.
Sie setzen Zyklus 32 zurück, indem Sie den Zyklus 32
erneut definieren und die Dialogfrage nach dem Toleranz-
wert
mit NO ENT bestätigen. Die voreingestellte Toleranz
wird durch das Rücksetzen wieder aktiv.
Der eingegebene Toleranzwert T wird von der TNC in MM-
programm in der Maßeinheit mm und in einem Inch-Pro-
gramm in der Maßeinheit Inch interpretiert.
Wenn Sie ein Programm mit Zyklus 32 einlesen, dass als
Zyklusparameter nur den Toleranzwert T beinhaltet, fügt
die TNC ggf. die beiden restlichen Parameter mit dem
Wert 0 ein.
Bei zunehmeder Toleranzeingabe verkleinert sich bei
Kreisbewegungen im Regelfall der Kreisdurchmesser.
Wenn an Ihrer Maschine der HSC-Filter aktiv ist (ggf. beim
Maschinenhersteller nachfragen), kann der Kreis auch grö-
ßer werden.
