486 9 Programmieren: Sonderfunktionen
9.1 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ung-sebene
(Sof
tw
ar
e-Option
1) 9.1 Die PLANE-Funktion:
Schwenken der Bearbeitung-
sebene (Software-Option 1)
Einführung
Mit der PLANE-Funktion (engl. plane = Ebene) steht Ihnen eine lei-
stungsfähige Funktion zur Verfügung, mit der Sie auf unterschiedliche
Weisen geschwenkte Bearbeitungsebenen definieren können.
Alle in der TNC verfügbaren PLANE-Funktionen beschreiben die
gewünschte Bearbeitungsebene unabhängig von den Drehachsen,
die tatsächlich an Ihrer Maschine vorhanden sind. Folgende Möglich-
keiten stehen zur Verfügung:
Die Funktionen zum Schwenken der Bearbeitungsebene
müssen von Ihrem Maschinenhersteller freigegeben sein!
Die PLANE-Funktion können Sie grundsätzlich nur an
Maschinen einsetzen, die über mindestens zwei
Schwenkachsen (Tisch oder/und Kopf) verfügen.

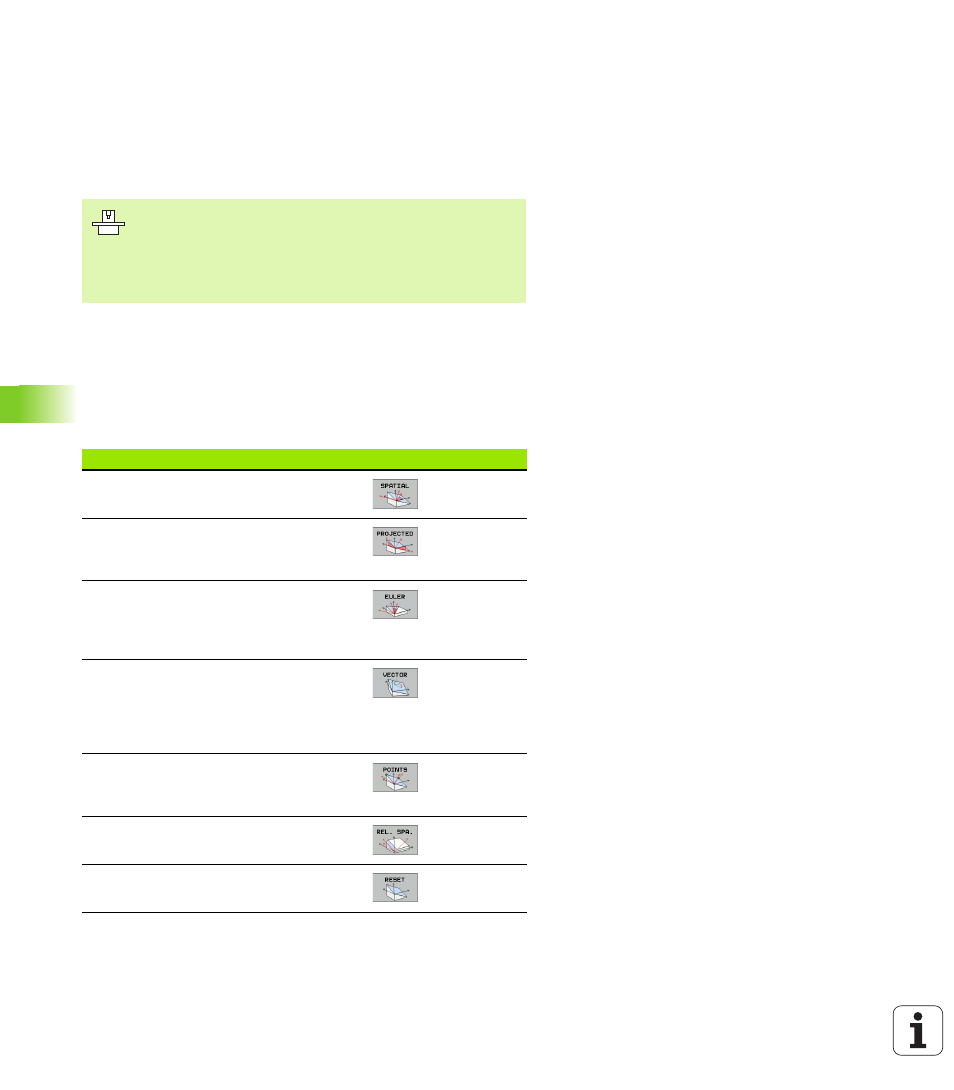

Funktion Erforderliche Parameter Softkey Seite
SPATIAL Drei Raumwinkel SPA, SPB,
SPC Seite 490
PROJECTED Zwei Projektionswinkel
PROPR
und PROMIN sowie
ein Rotationswinkel ROT
Seite 492
EULER Drei Eulerwinkel Präzes-
sion (EULPR), Nutation
(EULNU) und Rotation
(EULROT), Seite 494
VECTOR Normalenvektor zur Defini-
tion der Ebene und Basis-
vektor zur Definition der
Richtung der geschwenk-
ten X-Achse Seite 496
POINTS Koordinaten von drei belie-
bigen Punkten der zu
schwenkenden Ebene Seite 498
RELATIV Einzelner, inkremental wir-
kender Raumwinkel Seite 500
RESET PLANE-Funktion rückset-
zen Seite 489
