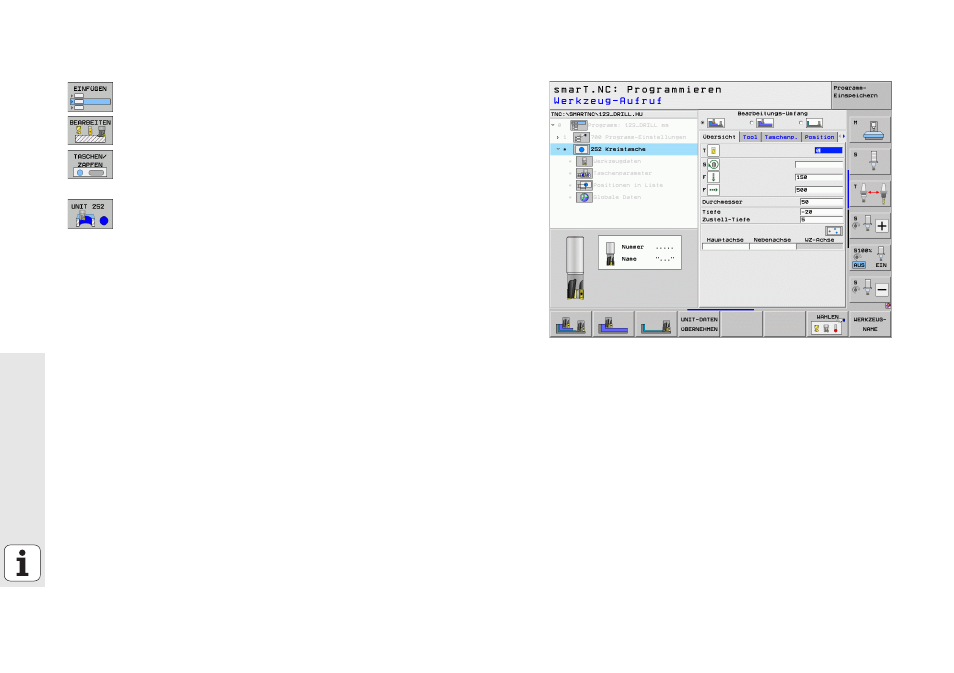

Kreistasche definieren
U Bearbeitungsabschnitt einfügen: Softkey EINFÜGEN
drücken
U Bearbeitung einfügen
U Taschenbearbeitung einfügen: Softkey TASCHEN/ZAPFEN
drücken, die TNC zeigt eine Softkeyleiste mit den
verfügbaren Fräsbearbeitungen an
U Kreistasche wählen: Softkey UNIT 252 drücken, die TNC
zeigt das Formular für eine Kreistaschenbearbeitung an. Der
Bearbeitungsumfang steht auf schruppen und schlichten
U Werkzeug festlegen: Softkey WÄHLEN drücken, die TNC
zeigt in einem Überblendfenster den Inhalt der Werkzeug-
Tabelle TOOL.T an
U Hellfeld mit den Pfeiltasten auf den Schaftfräser bewegen
und mit Taste ENT ins Formular übernehmen
U Spindeldrehzahl eingeben, mit Taste ENT bestätigen
U Eintauchvorschub eingeben, mit Taste ENT bestätigen
U Fräsvorschub eingeben, mit Taste ENT bestätigen
U Durchmesser der Kreistasche eingeben, mit Taste ENT
bestätigen
U Tiefe, Zustell-Tiefe und Schlichtaufmaß Seite eingeben,
jeweils mit Taste ENT bestätigen
U Mittelpunktskoordinaten der Kreistasche in X und Y
eingeben, jeweils mit Taste ENT bestätigen
U Formular mit Taste END speichern. Die
Kreistaschenbearbeitung ist vollständig definiert
U Das erstellte Programm wie zuvor beschrieben testen und
abarbeiten
