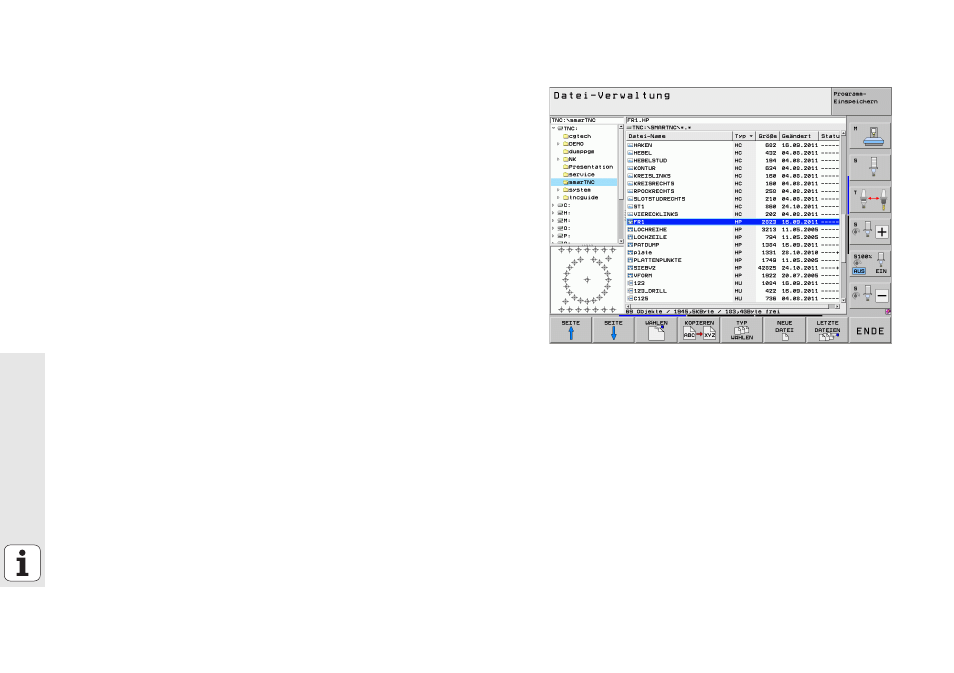

Datei-Verwaltung in smarT.NC
Wie zuvor bereits erwähnt, unterscheidet smarT.NC die drei Datei-Typen
Unit-Programme (.HU), Konturbeschreibungen (.HC) und Punkte-Tabellen
(.HP). Diese drei Datei-Typen lassen sich über die Datei-Verwaltung in der
Betriebsart smarT.NC wählen und editieren. Das Editieren von
Konturbeschreibungen und Punkte-Tabellen ist auch dann möglich, wenn
Sie gerade eine Bearbeitungseinheit definieren.
Zusätzlich können Sie innerhalb von smarT.NC auch DXF-Dateien öffnen,
um daraus Konturbeschreibungen (.HC-Dateien) und
Bearbeitungspositionen (.HP-Dateien) zu extrahieren (Software-Option).
Die Datei-Verwaltung in smarT.NC ist ohne Einschränkungen auch per
Mouse bedienbar. Insbesondere können Sie die Fenstergrößen innerhalb
der Datei-Verwaltung mit der Mouse verschieben. Klicken Sie dazu auf
die horizontale bzw. vertikale Trennlinie und verschieben diese mit
gedrückter Mouse-Taste auf die gewünschte Position.
