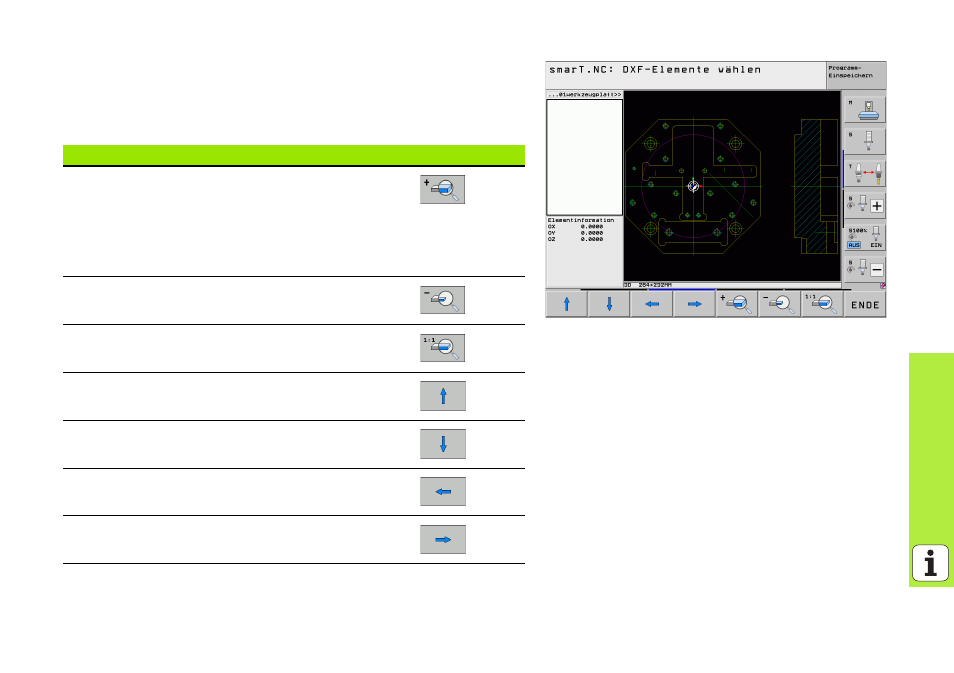

Zoom-Funktion
Um bei der Kontur- oder Punkteauswahl auch kleine Details leicht
erkennen zu können, stellt die TNC eine leistungsfähige Zoom-Funktion
zur Verfügung:
Funktion Softkey
Werkstück vergrößern. Die TNC vergrößert
grundsätzlich so, dass die Mitte des momentan
dargestellten Ausschnittes jeweils vergrößert wird.
Ggf. mit den Bildlaufleisten die Zeichnung so im
Fenster positionieren, dass das gewünschte Detail
nach Betätigung des Softkeys direkt sichtbar ist.
Werkstück verkleinern
Werkstück in Originalgröße anzeigen
Zoombereich nach oben verschieben
Zoombereich nach unten verschieben
Zoombereich nach links verschieben
Zoombereich nach rechts verschieben
