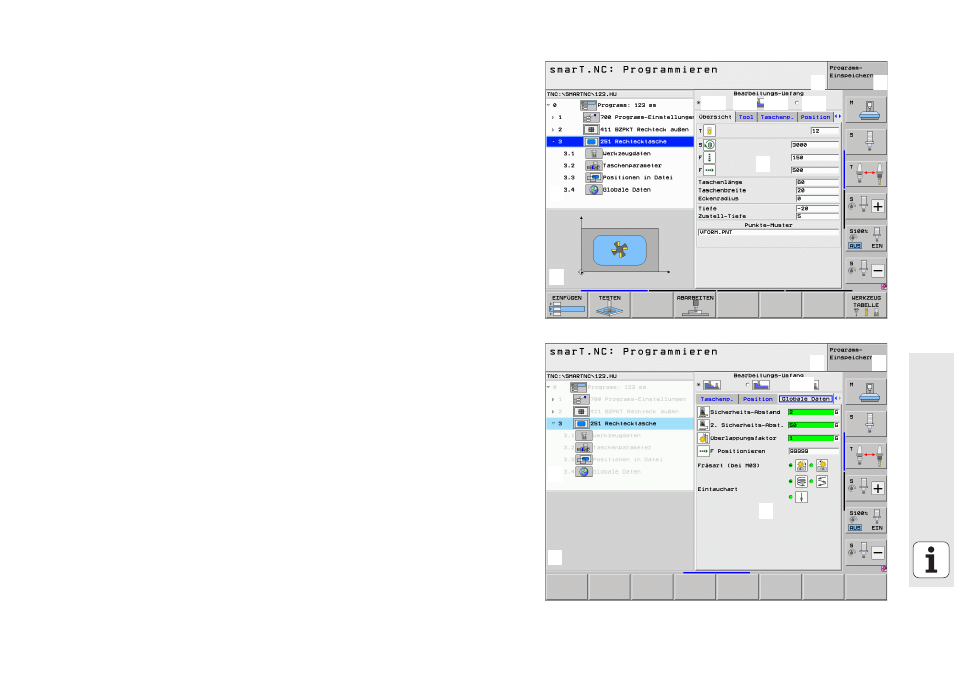

Bildschirm-Aufteilung beim Editieren
Der Bildschirm beim Editieren in smarT.NC hängt vom Datei-Typ ab, den
Sie gerade zum Editieren angewählt haben.
Unit-Programme editieren
1 1 2
1 3
1 4
1 4.1 1 4.2 1 4.3 1 4.4
1 5
1 1 2
1 3
1 4
1 4.5
1 5
1 Kopfzeile: Betriebsartentext, Fehlermeldungen
2 Aktive Hintergrund-Betriebsart
3 Baumstruktur (Treeview), in dem die definierten
Bearbeitungseinheiten strukturiert dargestellt werden
4 Formularfenster mit den jeweiligen Eingabeparametern: In
Abhängigkeit vom gewählten Bearbeitungsschritt, können bis zu
fünf Formulare vorhanden sein:
„ 4.1 : Übersichtsformular
Die Eingabe der Parameter im Übersichtsformular genügt, um den
jeweiligen Bearbeitungsschritt mit Grundfunktionalität
auszuführen. Die Daten des Übersichtsformulars sind ein Auszug
der wichtigsten Daten, die auch in den Detailformularen eingebbar
sind
„ 4.2 : Detailformular Werkzeug
Eingabe zusätzlicher werkzeugspezifischer Daten
„ 4.3 : Detailformular optionale Parameter
Eingabe von zusätzlichen, otionalen Bearbeitungsparametern
„ 4.4 : Detailformular Positionen
Eingabe von zusätzlichen Bearbeitungspositionen
„ 4.5 : Detailformular Globale Daten
Liste der wirksamen globalen Daten
5 Hilfsbildfenster, in dem der im Formular jeweils aktive
Eingabeparameter grafisch dargestellt ist
